1、环境温度传感器:志高空调故障(志高变频空调常见故障维修学习)

志高空调故障(志高变频空调常见故障维修学习)高智空调节故障(高智变频空调节常见故障维修研究)

(一)高智变频空电控故障代码汇总

室内机可显示故障列表

(2)高智空可以显示故障排除步骤和解决方案。

一、F1(室内外通讯故障)

1.故障现象:室内显示面板显示F1或室内机运行灯闪烁一次。

2.故障范围:室内电控板、室外电控板。

3.故障诊断:

第一步:首先确认室内外机在线线路的接线是否正确?如果接线错误,请调整接线顺序并验证。

第二步:请确认带控制板的插件是否松动?如果电线插头松动,请重新组装并验证。

第三步:用万用表DC档测量端子板通信线S和中性线N之间的电压是否在0-24V之间变化?如果在0-24V之间没有变化,可以更换室内电控板;如果不是,那就是户外板的问题。切断室外主控通讯电路上的30V齐纳二极管,然后测量N和S之间的电压是否变化。如果仍然不正常,更换室外主控板。

Ii .F2(室内环境温度传感器故障)

1.故障现象:室内显示面板显示F2或室内机运行灯闪烁两次。

2.故障范围:室内电控板

3.故障诊断:

第一步:确认温度传感器的电缆插头是否松动?如果电线插头松动,请重新组装并验证。

第二步:取下温度传感器,测试其电阻是否正常。开路、短路和电阻异常都表明传感器损坏。请更换温度传感器。

第三步:加热/冷却传感器,测试电阻值是否变化。温度不能变化,或者变化规律异常。请更换温度传感器。

第四步:如果以上内容全部判断为OK,请直接更换室内主板控制板。

三.F3(室内盘管温度传感器故障)

1.故障现象:室内显示面板显示F3或室内机运行灯闪烁3次。

2.故障范围:室内电控板

3.故障诊断:

第一步:确认温度传感器的电缆插头是否松动?如果电线插头松动,请重新组装并验证。

第二步:取下温度传感器,测试其电阻是否正常。开路、短路和电阻异常都表明传感器损坏。请更换温度传感器。

第三步:加热/冷却传感器,测试电阻值是否变化。温度不能变化,或者变化规律异常。请更换温度传感器。

第四步:如果以上内容全部判断为没有问题,请直接更换室内主控板。

四.F4(室内风扇故障)

1.故障现象:室内显示面板显示F4或室内机运行灯闪烁4次。

2.故障范围:室内电控板

3.故障诊断:

第一步:通电启动,测试室内控制板对应的风扇输出端是否有电压输出。如果没有电压输出,请直接更换室内控制面板。

第二步:取下室内风扇端子,测试风扇绕组电阻是否正常。如果不正常,说明风扇坏了。请直接更换。

第三步:用手转动横流风扇,用万用表测试风扇反馈部分是否有信号。如果没有,电机的霍尔就坏了。请更换风扇。

第四步:用手操作横流风机,看是否有运转不畅、卡轴、转动受阻等现象。如果存在上述问题,请重新组装。

第五步:以上步骤全部确认没有问题后,请更换室内控制面板。

室内机EEPROM错误

1.故障现象:室内显示面板显示FH。

2.故障范围:室内电控板

3.故障诊断:

第一步:首先确认室内控制面板上E2PROM的装配情况,看是否有漏插、走脚、假插、反插等装配不良现象?如果是,请拆卸并重新组装进行验证。

第二步:更换正确的E2PROM,再次开机,看能不能正常工作?如果故障排除能正常工作,则说明E2PROM的数据有误;如果还是不行,请直接更换室内控制面板。

6.F5(室外模块故障)

1.故障现象:室内显示面板显示F5或室内机运行灯闪烁5次。

2.故障范围:室外电控板

3.故障诊断:

首先确认室外主控室和传动室的连接部位是否松动或接触不良?如果松动,请重新组装并验证。如果没有松动,请更换室外驱动板。

七、F7(室外盘管温度传感器故障)

1.故障现象:室内显示面板显示F7。

2.故障范围:室外电控板

3.故障诊断:

第一步:确认温度传感器的电缆插头是否松动?如果电线插头松动,请重新组装并验证。

第二步:取下温度传感器,测试其电阻是否正常。开路、短路和电阻异常都表明传感器损坏。请更换温度传感器。

第三步:加热/冷却传感器,测试电阻值是否变化。电阻值无法改变,或变化规律异常。请更换温度传感器。第四步:排除传感器插好,传感器没有失效后,请检查室外主控板对应的电路器件是否损坏或缺失。请直接更换。

八、F6(室外环境温度传感器故障)

1.故障现象:室内显示面板显示F7。

2.故障范围:室外电控板

3.故障诊断:

请参考F7故障处理方法。

九、F8(压缩机吸气温度传感器故障)

1.故障:F8显示在室内显示面板上。

2.故障范围:室外电控板

3.故障诊断:

请参考F7故障处理方法。

X.F9(压缩机排气温度传感器故障)

1.故障现象:室内显示面板显示F9,室外面板LED行车灯闪烁5次。

2.故障范围:室外电控板

3.故障诊断:

请参考F7故障处理方法。

XI。压缩机驱动异常故障

1.故障现象:室内显示面板显示FC

2.故障范围:室外电控板

3.故障诊断:

第一步:首先确认驱动板的相关连接线是否连接可靠。如果连接不可靠,请在重新组装后验证。

第二步:确认驱动板固定螺丝是否拧紧(不影响电源设备散热)?如果没有,请将螺钉逐个拧紧到位。应该注意的是,在紧固过程中不应该施加太大的力来防止模块被挤压。

第三步:测试驱动板的输入电压。

比如PN之间是否有300V左右的电压;有5V和15V输入吗?如果没有,请直接更换控制面板;如果是,请直接更换驱动板(室外控制板与驱动板分开;例如,仅一个板作为整体被直接替换)。

十二.P1(蒸发器温度保护)

1.故障现象:室内显示面板显示P1。

2.故障范围:室外电控板、室内电控板。

3.故障诊断:

第一步:断电后等待3分钟重启机器,看印刷机能否正常启动。

媒体无法启动。

第二步:请确认室内盘管温度传感器是否松动?如果松动,请在重新组装后进行验证。

第三步:取下温度传感器,测试温度传感器电阻值是否正常。开路、短路和电阻异常都表明传感器损坏。请更换温度传感器。

第四步:加热/冷却传感器,测试电阻值是否变化。温度不能变化,或者变化规律异常。请更换温度传感器。

第五步:如果以上第二步-第四步的内容全部判断为OK,请更换室内控制面板。

如果印刷机可以重新启动

第六步:首先确认是否满足保护条件。如果是,请确认系统;如果不能满足保护条件,只需重复步骤2-步骤4的相关内容即可。

PA进行这种保护处理。

十三.P2(变频模块过热和过流保护)

1.故障现象:室内显示面板显示P2。

2.故障范围:室外电控板

3.故障诊断:参考故障F5处理方法。

十四.P4(压缩机排气温度保护)

1.故障现象:室内显示面板显示P4

2.故障范围:室外电控板

3.故障诊断:

第一步:断电后等待3分钟重启,看是否可以开机。

如果印刷机不能启动:

第二步:首先请确认温度传感器的电缆插头是否松动?如果电线插头松动,请重新组装并验证。

第三步:取下温度传感器,测试其电阻值是否与相应温度一致。如果不匹配,则表示传感器有故障。请直接更换温度传感器。如果传感器正常,请更换室外控制面板。

如果印刷机可以启动:

第二步:判断是否满足以上描述的停机保护条件?如果是,说明对新闻界的保护是正常的。请检查是否缺氟。如果你缺氟,请补上。如果不应进行保护,请确认温度传感器的相关信息。重复第二步和第三步。

十五.P5(压缩机外壳顶部过热保护)

1.故障现象:室内显示面板显示P5。

2.故障范围:室外电控板

3.故障诊断:

第一步:断电时,从控制面板断开后,测量保护器连接器端子两端是否开路。如果测试打开,压机顶部的保护器有故障,更换保护器;如有短路,保护器正常。

第二步:请确认温度是否因系统缺氟过高?如果是,请填写氟;否则,请更换室外控制面板。

十六.P7(电源过压欠压保护)

1.故障现象:室内显示面板显示P7。

2.故障范围:室外电控板

3.故障诊断:

通电通电后,始终测量空调节端子板的交流输入电压,看电压值是否在整机的电压工作范围内。如果电压不在此范围内,则属于超出空规定适用范围的用户家庭电压,请与用户说明;如果用户电压正常,更换室外驱动板。

十七、P3(交流输入电流保护)

1.故障现象:室内显示面板显示P3,室外面板LED行车灯闪烁11次。

2.故障范围:室外电控板

3.故障诊断:

空关机三分钟后可以重启,属于过流保护,稳定后会释放,空可以调整,没有任何问题;如果空调节没有启动,请更换室外驱动板(外板)。

十八、PC(室外环境温度超温保护)

1.故障现象:室内显示面板显示PC。

2.故障范围:室外电控板

3.故障诊断:

这个问题是正常现象,因为室外温度过低(过高),导致压缩机无法启动。如果检测到温度没有超过这个范围,说明室外环境温度传感器有故障,可以直接更换。

十九.FF、PH、PF(其他故障):

如果出现此故障,从系统开始,如检查四通阀是否换向,制冷剂是否充足。

(3)高智空不显示故障排除步骤及解决方案

由于一些新开发的存储器中的部分保护被屏蔽,只能通过室外LED运行灯的闪烁来判断故障类型,第二部分描述的现有故障解决方案可以用于故障处理!

上述电控可以直接更换!

2、温度问题为您解决(一)温度传感基本原理

在个人电子产品、工业或医疗应用的设计中,工程师必须应对同样的挑战,即如何提升性能、增加功能并缩小尺寸。除了这些考虑因素外,他们还必须仔细监测温度以确保安全并保护系统和消费者免受伤害。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

众多行业的另一个共同趋势是需要处理来自更多传感器的更多数据,进一步说明了温度测量的重要性:不仅要测量系统或环境条件,还要补偿其他温度敏感元件,从而确保传感器和系统的精度。另外一个好处在于,有了精确的温度监测,无需再对系统进行过度设计来补偿不准确的温度测量,从而可以提高系统性能并降低成本。

温度设计挑战分为三类

温度监测:温度传感器提供有价值的数据来持续跟踪温度条件,并为控制系统提供反馈。此监测可以是系统温度监测或环境温度监测。在一些应用中,我们可以看到设计挑战的特点是需要在控制回路中同时实现这两种监测。这些监测包括系统温度监测、环境温度监测以及身体或流体温度监测。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

温度保护:在多种应用中,一旦系统超过或低于功能温度阈值,便需要采取措施。温度传感器在检测到事先定义的条件时提供输出警报以防止系统损坏。在不影响系统可靠性的情况下提升处理器吞吐量是可行的。系统经常过早启动安全热关断,结果造成高达5°C甚至10°C的性能损失。当系统超过或低于功能温度阈值时,工程师可以自主启动实时保护措施。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

温度补偿:温度传感器可以在正常工作期间随温度变化最大限度提高系统性能。监测和校正其他关键组件在发热和冷却时的温漂可降低系统故障的风险。

本系列文章将提供一些TI应用简介,由此说明使用不同温度传感技术的各种应用的设计注意事项。首先介绍主要的温度挑战,然后重点说明各种应用的设计注意事项,评估温度精度和应用尺寸之间的权衡,同时讨论传感器放置方法。

温度传感器基本原理

在嵌入式系统中,总是需要更高的性能、更多的功能和更小的外形尺寸。鉴于这种需求,设计人员必须监测整体温度以确保安全并保护系统。在应用中集成更多传感器进一步推动了对温度测量的需求,不仅要测量系统条件或环境条件,还要补偿温度敏感元件并保持整体系统精度。

温度设计注意事项

实现高效温度监测和保护的注意事项包括:

•精度。传感器精度表示温度与真实值的接近程度。在确定精度时,必须考虑所有因素,包括采集电路以及整个工作温度范围内的线性度。

•尺寸。传感器的尺寸会对设计产生影响,而分析整个电路有助于实现更优化的设计。传感器尺寸还决定了热响应时间,这对于体温监测等应用非常重要。

•传感器放置。传感器的封装和放置会影响响应时间和传导路径;这两个因素都对高效温度设计至关重要。

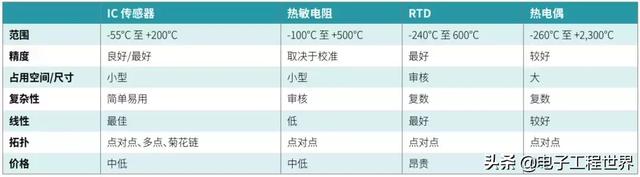

工业中常见的温度传感器技术包括集成电路 (IC) 传感器、热敏电阻、RTD和热电偶。下表比较了在为设计挑战评选适合的技术时参考的主要特性。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

IC传感器

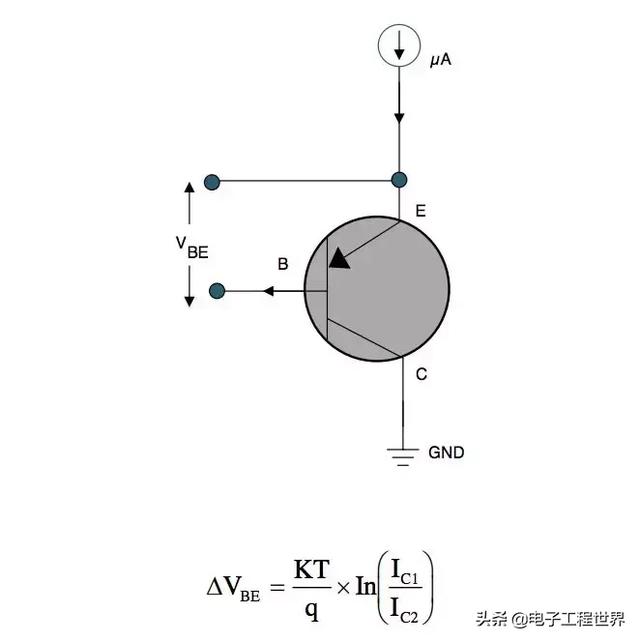

IC温度传感器取决于硅带隙的预测温度依赖性。如下图和公式所示,精密电流为内部正向偏置P-N结提供电源,从而产生对应于器件温度的基极-发射极电压变化 (ΔVBE)。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

硅带隙的温度依赖性

鉴于硅的可预测行为,IC可在宽泛的温度范围内提供高线性度和精度(高达 ±0.1°C)。这些传感器可以集成系统功能,例如模数转换器 (ADC) 或比较器,最终可以降低系统复杂性并减小整体占用空间。这些传感器通常采用表面贴装和穿孔封装技术。

热敏电阻

热敏电阻是无源组件,其电阻很大程度上取决于温度。热敏电阻分为两类:正温度系数 (PTC) 和负温度系数 (NTC)。

虽然热敏电阻针对板载和非板载温度传感方式提供了多种封装选择,但与IC传感器相比,其实现方案通常需要更多的系统组件。硅基PTC热敏电阻具有线性特征,而NTC热敏电阻具有非线性特征,通常会增加校准成本和软件开销。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

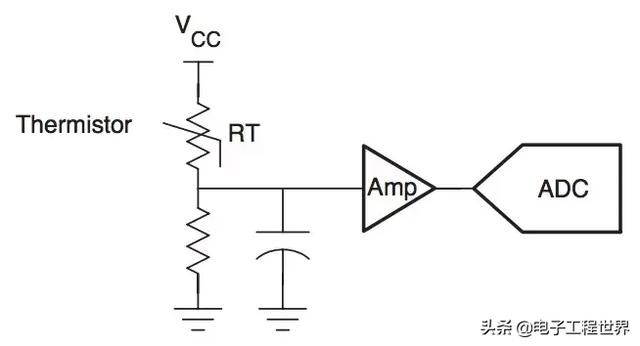

典型的热敏电阻实现方案

上图显示了典型的热敏电阻实现方案。通常很难确定热敏电阻的真实系统精度。NTC系统误差的影响因素包括NTC容差、偏置电阻器(易受温漂影响)、ADC(可能导致量化误差)、NTC固有的线性化误差以及基准电压。

RTD

RTD是由铂、镍或铜等纯净材质制成的温度传感器,具有高度可预测的电阻/温度关系。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

复杂的四线RTD电路

铂RTD可在高达600°C的宽泛温度范围内提供高精度和高线性度。如上图所示,一个采用模拟传感器的实现方案中包括复杂的电路和设计挑战。最终,为了实现精确的系统,需要进行复杂的误差分析,这是因为产生影响的组件数量较多,而这也会影响系统的整体尺寸。RTD还需要在制造期间进行校准,而后每年进行现场校准。

RTD 系统误差的影响因素包括RTD容差、自发热、ADC量化误差和基准电压。

热电偶

热电偶由两个不同的电导体组成,这两个电导体在不同的温度下形成电结。由于热电塞贝克效应,热电偶产生与温度相关的电压。该电压转换为热端和冷端之间的温差。

环境温度传感器,志高空调故障(<一>温度传感基本原理)

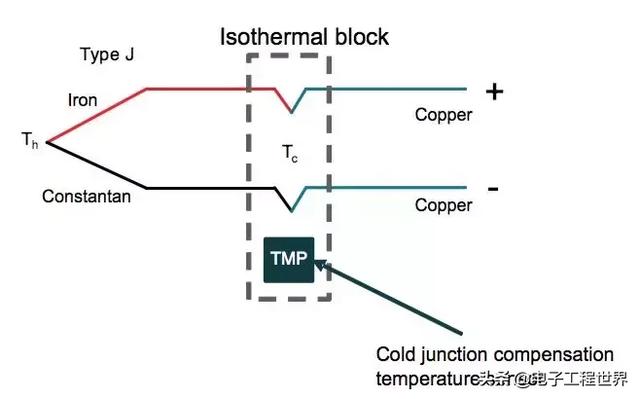

带有冷端补偿 (CJC) 温度传感器的热电偶

必须知道冷端的温度才能获得热端温度。由于有两个系统具有相互影响的单独容差和能力,这里的精度将受到限制。上图显示了一个典型的CJC实现方案,其中采用热电偶和外部传感器来测定热端温度。

热电偶不需要外部激励,因此不会受到自发热问题的影响。它们还支持极端温度 (>2,000°C)。

虽然热电偶坚固耐用且价格低廉,但它们却需要额外的温度传感器来支持CJC。热电偶往往具有非线性特征,并且对于热电偶与电路板连接处的寄生结非常敏感。对热电偶进行数字化容易受到先前讨论的 ADC 误差的影响。
