1、如何通过elink云网关，远程连接三菱Fx系列PLC控制器？

一、操作实例准备

1.1 所需产品型号

1. 三菱Fx3U 32MT PLC ，一个。
2. 三菱Fx3U-485ADP-MB通信模块，一个。
3. eLink GW-16网关模块，一个。
4. SIM卡一张，有流量(移动或联通或电信)。
5. 电脑一台（WinXP/Win7/Win8操作系统）。
6. 电工工具，DC24V开关电源，螺丝刀，线材、网线若干。

1.2 把网关模块插上手机卡

我们需要把eLinkGW-16网关模块连接天线、插上SIM卡（移动/联通流量卡）。

1.3 硬件485接线

1. 全部设备不通电，接好开关电源，接好三菱FX3U 32MT PLC电源AC 220V，接好eLink GW-16网关模块电源 DC 24V。

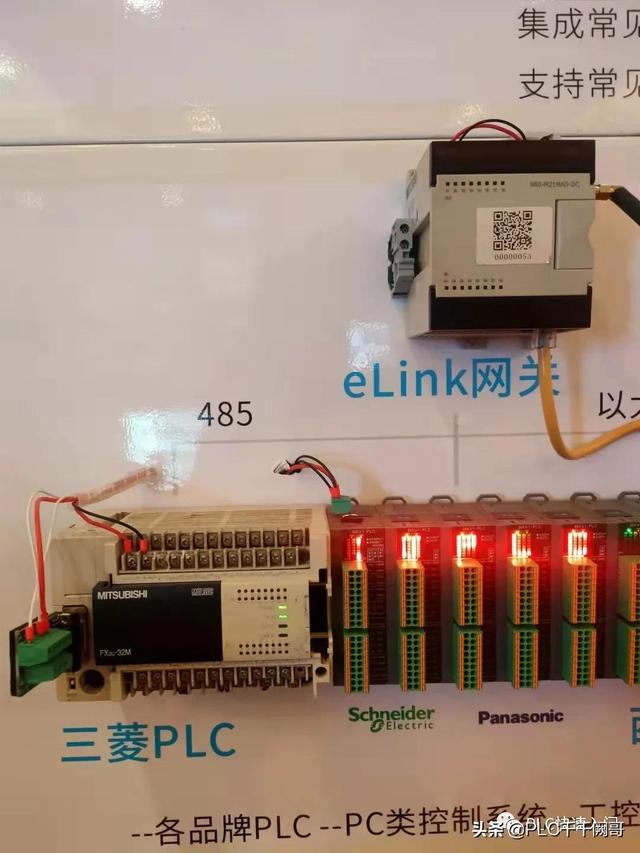

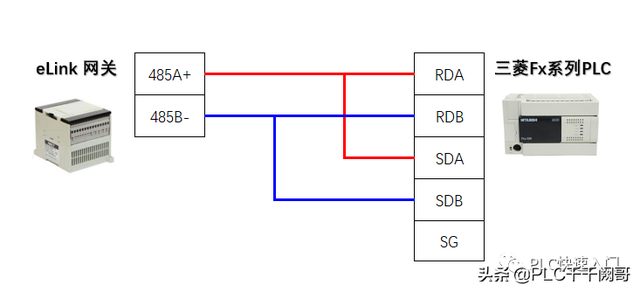

2. 三菱Fx3U 32MT PLC与eLink GW-16网关模块采用485连接，连接如下图所示，即，三菱Fx3U-485ADP-MB的RDA和SDA短接，然后接到eLink GW-16网关模块的485A+端子；三菱Fx3U-485ADP-MB的RDB和SDB短接，然后接到eLink GW-16网关模块的485B-。
3. 将三菱Fx3U 32MT PLC上电（AC220V），eLink GW-16网关模块上电（DC24V）。

二，设置三菱Fx3U 32MT的Fx3U-485ADP-MB通信扩展模块工作于Modbus RTU从站模式

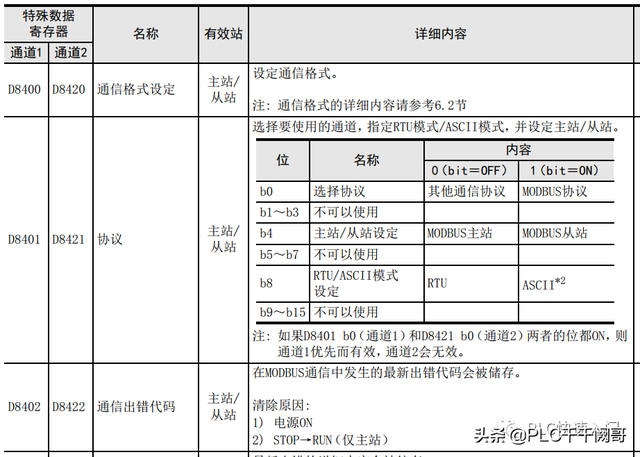

第一步，查询三菱用户手册-MODBUS通信篇，需要设置相关参数，具体含义如下图：

第二步，使用三菱Gx Works2 PLC编程软件，对Fx3U-485ADP-MB进行编程，设置485口工作于Modbus RTU 从站模式，波特率19200，8个数据位，1个停止位，偶校验，从站地址1，如下图：

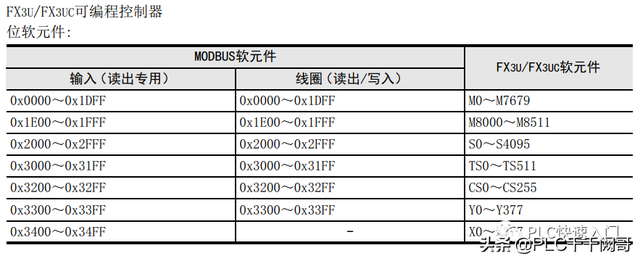

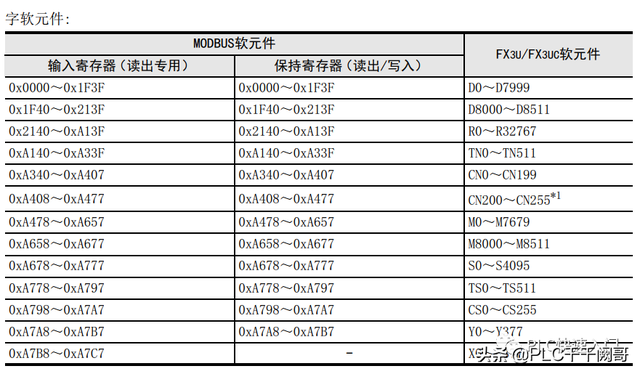

第三步，将修改好的程序下载到PLC中。此时，三菱PLC工作在modbus RTU从站模式下，其内部软元件和Modbus地址的映射关系，查询手册可知，如下图所示：

三，PLC云管家平台设置

打开电脑浏览器，登录PLC云管平台http://console.n80.rectcloud.com/（建议使用谷歌浏览器、360浏览器），注册帐号并激活以后，输入帐号密码登录。

3.1 把eLink GW-16网关模块绑定到用户名下

拿出手机打开微信，搜索微信小程序“Cloud PLC”，或者直接点击下面的图标进入，输入用户名和密码登录。

可以在微信搜索小程序名称：Cloud PLC

点击扫一扫，对着eLink GW-16网关模块上盖的二维码扫一扫，即可添加绑定到用户名下。

3.2 配置读写数据模板

和组态软件类似，用户需要先建立想要读写的数据变量表，点击左侧数据管理栏目下面的数据模板，然后点击添加。

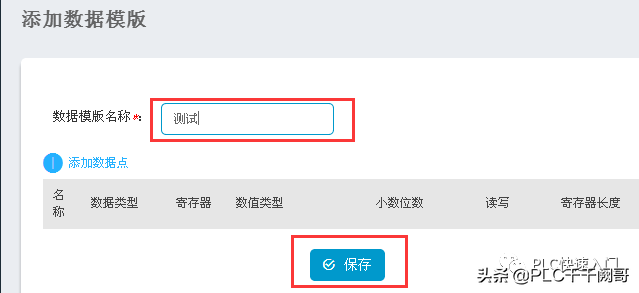

输入模板名字，然后点击保存。

然后点击刚刚建立的模板名字“测试”，进入数据地址设置页面。

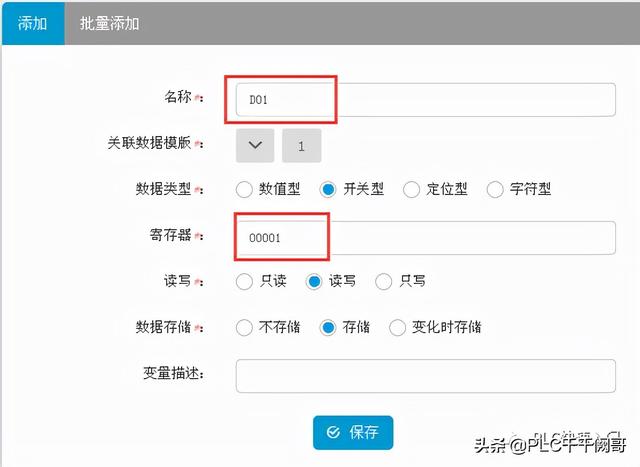

点击添加，输入变量名称，选择好数据类型、寄存器地址、读写、数据存储，点击保存。

在这里，用户可以根据自己的需要，添加各种变量地址，建立数据模板。

注意：如果用户想要查看数据的历史记录，这里必须选择存储。

结合上文三菱Fx系列PLC modbus通信手册中的，三菱Fx PLC软元件地址和modbus地址的对应换算列表，用户按自己的需求填写即可。

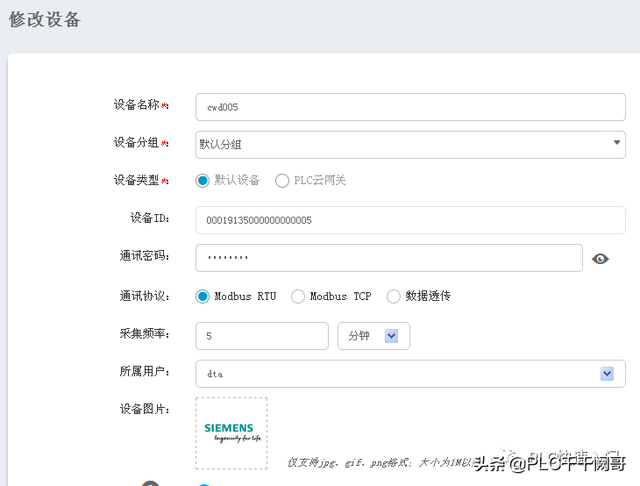

3.3 修改设备的名称、采集频率和通讯协议

注意：这里可以修改设备名称、采集频率、设备图片，但必须选择ModbusRTU协议。

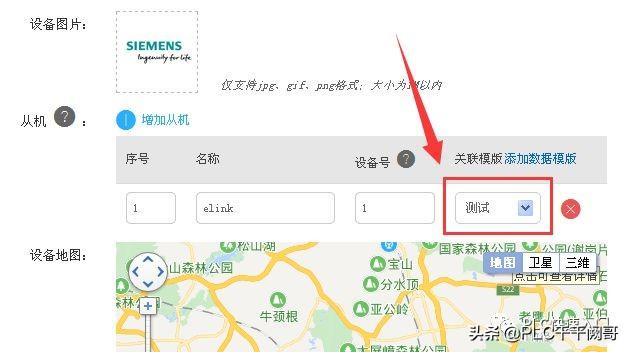

3.4 绑定数据模板、修改设备定位

注意：设备号必须选择1，关联模板可以用户选择之前建立的模板。

四，测试结果

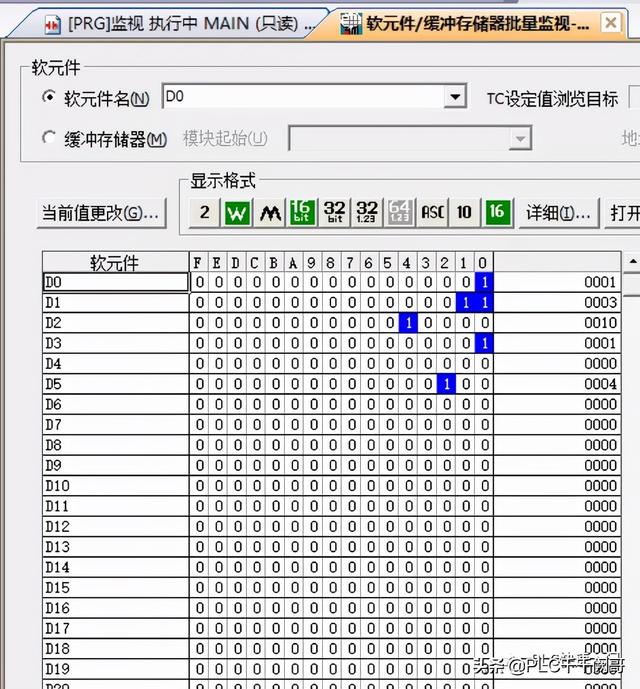

打开三菱PLC的编程软件，将PLC转至在线，从软元件/缓冲存储器批量监视观察数据，如下图：

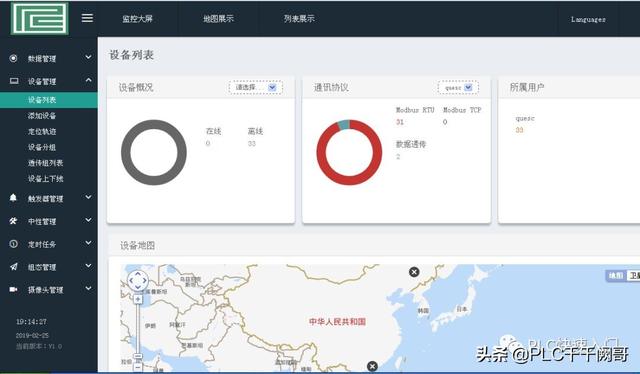

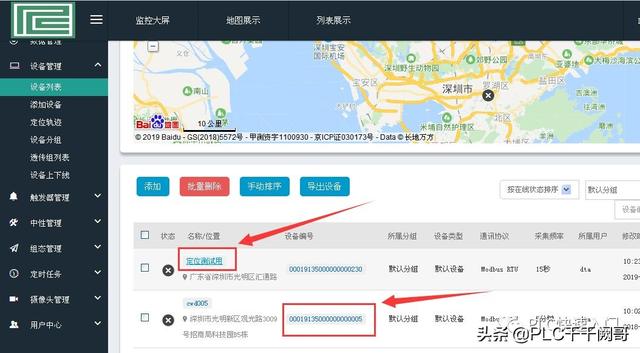

用户登录PLC云管家平台（http://console.n80.rectcloud.com/），点击左侧的设备列表，找到设备ID或者设备名称进入设备。

1. 数据点概括，可以显示PLC采集数据（有更新时间显示），点击“历史查询” 查看这个数据的历史数据报表，点击“更多”选择主动采集，可以实时操作刷新数据。
2. 可读写的数据，如DO点、AO点和寄存器数值，可以直接点击更改数值。
3. 不可读写的数据，如DI点、AI点，只能显示不能修改。

五，辅助功能介绍

5.1 画面组态

具体操作见《eLink云管家的画面组态说明》

5.2微信报警功能

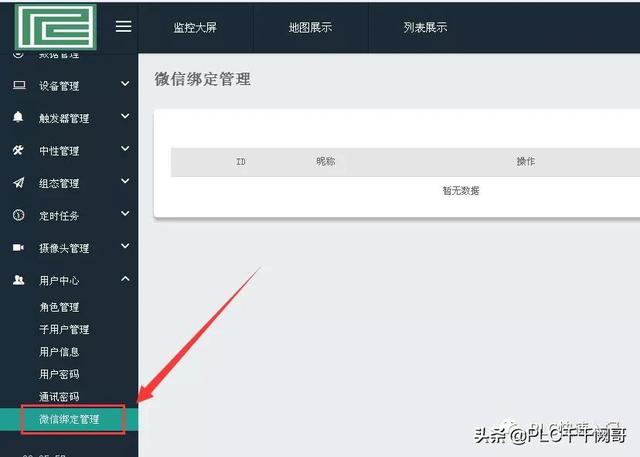

微信关注公众号，按照提示绑定账号，即可接收微信报警信息。为了便于对设备的管理建议将公众号“置顶”。

5.3 多用户管理

管理员账号创建完设备后，可以通过“子用户”选项为用户创建一个单独的账号供其访问所属的设备。此功能主要为用户开通一个专属的账号，用户查看自己所属的设备。

具体操作见《eLink云管家的画面组态说明》

5.4 视频监控

eLink云管家可实现萤石云摄像头的接入，从而实现web、APP、微信等终端对现场视频监控功能。详情请浏览《eLink云管家视频使用说明》

六，故障分析。

6.1 设备离线的原因

1. 设备没有上电。
2. SIM欠费，请确保所用的手机卡可以正常上网。
3. SIM卡安装接触不良。
4. 网络信号差，在信号强度低于15或误码率高于3时会出现掉线或无法联网的情况，最好保证信号强度在20以上误码率为0（可通过改变天线的安放位置调整信号强度，信号强度可通过配置软件或平台模块远程配置中获得。）

6.2 eLink云管家平台无法读取PLC数据的原因

1. PLC的Modbus从站没有创建成功。此时我们可以通过Modscan32主站软件对PLC进行通讯测试，如果无法读取PLC的数据那么说明PLC的Modbus从站没有创建成功。
2. 接线错误，请参照本文接线部分说明，或者参考三菱手册，确认是否接线无误。
3. 采集的设备地址或者485通讯参数设置不一致，要求PLC和网关的波特率，奇偶校验，数据位，停止位等参数必须一致。

参考文章：

2、天翼网关怎么设置上网（天翼网关怎么设置上网账号密码）

　　选择网络设置进入。
　　3、在出现的网络设置界面中点击连接模式，选择路由。
　　4、然后继续在该网络设置界面的用户名和密码中输入网络服务商提供的账号以及密码。
　　5、当该设置完成以后即可看到电脑已经通过该设备自动拨号连接上了网络。
　　

3、天翼家庭网关如何设置WIFI?

　　您好，天翼网关修改wifi密码方法如下:1、首先查看下网关的后台地址和登录帐号密码 2、打开电脑浏览器，在地址栏输入网关的登录地址以及登录帐号和密码 3、登录后选择wifi设置 4、然后在密码栏输入新的密码，最后点击保存即可 。

4、天翼网关怎么设置

　　天翼网关怎么设置天翼网关怎么设置步骤：1、首先打开天翼网关app（网关与app绑定方法详见扩展资料），找到家庭wifi旁边的【更多】。
　　2、点击【wifi设置】就能看到wifi密码了。
　　3、点击后即可设置新的wifi密码。
　　尽量字母数字组合比较复杂一点不容易被。

5、天翼家庭网关“网络设置”怎么设置?

　　天翼家庭网关“网络设置”方法：1、得要知道默认终端配置地址和默认终端配置密码。
　　可以从无线路由器背面标签得知。
　　如果不知道密码了，可以通过复位将其改为默认密码（用插针捅一下复位孔）2、用网线连接无线路由器（已插电源）。
