1、1秒让你读懂手机的充电电路

手机目前基本成为了生活的标配,给手机充电是现在我们每天都要做得事情,有的时候甚至要充个两三次,可大家知道手机是怎么充电的吗?今天以iphone8给大家简单的科普下!

充电的过程:蓄电池从外电路接受电能,转化为电池的化学能的工作流程,蓄电池在其能量经过放电消耗后,通过充电恢复,又能重新放电,构成充放循环。

HYDRA(USB控制管) TO(到) TIGRIS(充电IC)

VBUS(充电电压)

VALID_L(低电平有效的)

IKTARA(无线充电)

ALWAYS(维持)

SYSTEM(系统) INT(中断)

ALIVE(激活) PMU(主电源)

SENSE(检测) DETECT(检测)

BATTERY(电池) NTC(温度检测)

LDO(低压差线性) DIODE(二极管)

PP_BATT_VCC (电池电压)

PP_VDD_MAIN (主供电电压)

I2C(双向二线制同步串行总线)

SDA(串行数据) SCL(串行时钟)

pmid是什么意思,yesstyle(1秒让你读懂手机的充电电路)

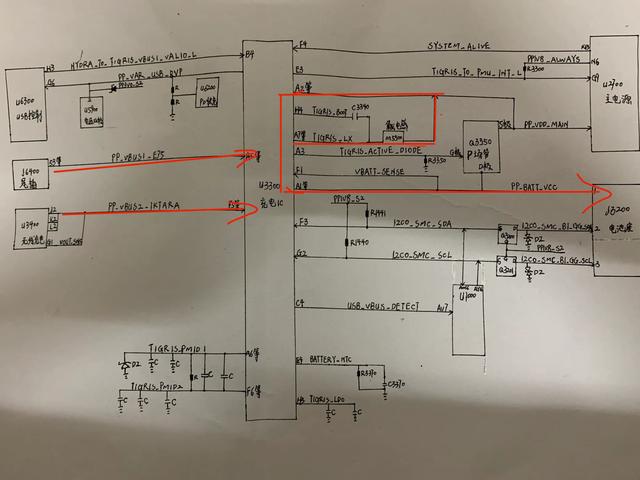

  1. J3200(电池座)1脚发出PP_BATT_VCC电池电压兵分两路,一路送往U3300(充电IC)A1等脚位作为供电,另一路VBATT_SENSE送到U3300的F1脚作为电池电压检测。
  2. 此时Q3350的D极也得到PP_BATT_VCC电池电压,G极低电平导通后S极产生了PP_VDD_MAIN主供电电压然后供给部分芯片以及U3300的A2等脚位。
  3. U3300(充电IC)得到供电后会自产出TIGRIS_LDO与TIGRIS_PMID的5伏左右的电压。
  4. 当我们插入充电线5伏电压会通过J6400(尾插座)的53等脚位送到U3300(充电IC)PP_VBUS1_E75
  5. 这时U2700(主电源)会发出SYSTEM_ALIVE(系统激活信号)给U3300的F4脚
  6. U3300的A4脚发出PP_VAR_USB_RVP送给了U6300(USB控制管)G6脚,U6300在得到这路电压后从H3发出了HYDRA_TO_TIGRIS_VBUS_VALID_L(开关充电信号)又送回给了U3300的B3脚。
  7. U3300的E3发出TIGRIS_TO_PMU_INT_L(中断信号)给U2700的G9脚
  8. U3300的C4脚发出USB_VBUS_DETECT(充电的检测信号)给U1000(CPU)的AV7脚
  9. CPU在通过I2C_SMC_BI_GG_SDA与SCL(开机状态下作为电量检测以及电池数据)同时控制U3300充电
  10. U3300(充电IC)的H4与A7等脚位会发出充电电压经过M5500(集成电感)调整后又送回了充电IC的A2等脚位
  11. U3300在从A1等脚位把调整好的充电电压送给J3200(电池座)的1脚正极完成充电。

以上是我自己分析的,也有哪里理解不对的请大家帮我提出来,谢谢了。

朋友是交的,技术是分享的。

2、pmid是什么意思:pmid是什么(yesstyle)

PMID号是什么

  文献的PMID号是什么?一般在哪可以查到?我下载的英文文献怎么找不到呀?PMID(PubMed唯一标识码,PubMed Unique Identifier),是PubMed搜索引擎中收录的生命科学和医学等领域的文献编号。
   截至2010年,超过1千9百万有关生命科学和医学的文献、书籍等已被PMID标识,从编号PMID:1开始,每年约有1百万新条目被加入。
   PM。

3、pmid号和doi号区别是什么?

  PMID(PubMed唯一标识码,PubMed Unique Identifier),是PubMed搜索引擎中收录的生命科学和医学等领域的文献编号。
  doi是国际数字对象识别号基金会是成立于1998年的非营利组织。
   际数字对象识别号基金会(International DOI Foundation)是成立。

4、医学论文doi/pmid是什么意思

  PMID(PubMed Unique Identifier) 是PubMed唯一标识码,是PubMed数据库中收录的生命科学和医学等领域的文献编号,每一个PMID都对应着唯一一篇文献。
   DOI(digital object identifier) 具有唯一性,被喻为“互联网上的条形码”、“科技论文的身份。

5、电子技术中PMID指的是什么,英文全称是什么

  英文缩写: PMID 中文全称: PubMed-Indexed为“网上医学资料库” 英文全称: PubMed-Indexed for MEDLINE

6、充电电路中PMID表示什么意思?

  充电电路中的这个表示的是它的一些协议寄它满足了快充协议,所以的话你的充电器就是能够支持快充的。
