关于【电磁炉电路】:电磁炉电路（电磁炉特征电路简介！），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电磁炉电路（电磁炉特征电路简介！）
- 2、电磁炉各主要元件名词，符号及功能解析
1、电磁炉电路（电磁炉特征电路简介！）
电磁炉电路(电磁炉特性电路简介)
1、电磁炉开机保护电路
电磁炉启动保护电路的作用是保证电磁炉的IGBT在待机状态下不工作，防止电磁炉一启动就发热(不用按发热按钮)。该电路主要由主集成电路(局部)和晶体管Q1组成。具体工作原理如下:
1)电磁炉开机时，主控IC自动向晶体管Q1的基极发出高电平控制信号，晶体管导通，降低IGBT的栅极电位，使1GBT无法工作，从而保证了电磁炉在待机状态下无法加热的工作状态。
2)按下加热键后，主控IC向晶体管Q1的基极输出低电平信号，使晶体管截止。IGBT的栅极电位由功率控制模块控制，根据同步信号和PWM调节信号工作，如下图所示。
2.电磁炉整流滤波电路
电磁炉整流滤波电路是交流-DC转换的集成电路，核心部件是整流桥组。具体工作原理如下:
1)它将输入的220伏交流电转换成脉动直流电。
2)通过L型滤波电路(由电感L和电容C2)滤波，输出平滑的DC功率。
3)由于电感对脉动电流产生反电动势，对交流的电阻很大，但对DC的电阻很小。整流电路中串联的L型滤波电路可以使电路中大部分交流分量落在电感上，而DC分量则从电感线圈流向负载，从而起到进一步滤波的作用。相关电路如下图所示。
3.电磁炉浪涌保护电路
电磁炉浪涌保护电路用于感应和保护浪涌冲击，主要由电阻、电容、齐纳二极管和电压比较器组成。具体工作原理如下:
1)整流电路的电压由分压电阻器R1和R2降压，由电容器C1滤波，然后送到电压比较器IC1。
2)将电压比较器IC1与稳压器ZD1提供的稳定参考电压进行比较，当浪涌电压大于参考电压时，比较器将输出低电平信号，使箝位二极管VD1和VD2导通，从而停止IGBT工作，保护IGBT不被烧坏。
4.电磁炉的复位电路
电磁炉复位电路用于电磁炉开始工作时对其程序进行复位。大多数电磁炉使用低电平复位。电路主要由晶体管、电阻、电容和稳压器组成。复位工作原理如下:
1)在上电瞬间，由于晶体管Q1未导通，从集电极发送到主IC的RESET引脚的电平较低。
2)当主集成电路检测到Q1集电极低电平时，程序复位。然后，晶体管Q1导通后，晶体管Q1的集电极发送给主IC的复位电平由低电平变为高电平，复位完成，如图所示。
5.电磁炉电流测试电路
电磁炉电流测试电路用于对电磁炉的工作电流进行采样，并将电流信号发送给电磁炉的检锅电路和功率调节电路，作为电流调节的依据。电路主要由电流互感器、二极管、电阻、电容和可调电阻组成。其工作原理如下:
1)电流互感器CT300次级线圈感应的电压由可调电阻RP1分压。
2)电流信号经二极管VD4~VD7整流，经电阻R30、R31分压后得到。
3)将此信号发送到主控芯片，可作为电磁炉检测锅体、调节输出功率的电流采样信号，如图所示。
6.电磁炉过流保护电路
电磁炉过流保护电路是一种用于保护电磁炉电流不过载的电路。该电路主要由两个齐纳二极管和箝位二极管、电阻、晶体管和电容组成。具体工作原理如下:
1)电磁炉电流正常时，由于没有偏压，晶体管Q1截止。
2)电磁炉电流过大时，齐纳二极管Z1击穿，晶体管Q1得到偏置电压，导通。与此同时，晶体管Q1集电极上的齐纳二极管Z2也被击穿，信号被送到主控制IC。
3)主控IC收到控制信号后，控制IGBT开关间隙，降低电磁炉输出功率，相应降低整机电流，达到过流保护的目的，如图。
7.电磁炉的液晶振荡电路
电磁炉的LC振荡电路是电磁炉的核心电路。其工作原理是LC并联谐振原理，通过对电感和振荡电容不断充放电产生振荡波形。其中l是电感线圈，c是振荡电容。其工作原理如下:
1)当IGBT的C极电压为0V时，IGBT接通(当监控电路检测到C极电压为0V时，IGBT接通)。这时，电感线圈开始储存能量。
2)当IGBT从开到关时，由于电感线圈的作用，电流将沿着先前的方向流动。因为IGBT关断，电感只能给电容C充电，导致C极上的电压不断升高，C极上的电压达到最高值，直到充电电流降到零。
3)此时，电容C开始通过线圈放电，C极电压下降。当C极电压降至0V时，监控电路动作，IGBT再次接通，循环重复，如图。
8.电磁炉的高压保护电路
电磁炉高压保护电路的作用是保护IGBT的C极电压不超过其耐受电压值，防止IGBT被过电压损坏。该电路主要由电压比较器、外围电阻和外围电容组成。其工作原理如下:
1)来自IGBT的C极电压由电阻R1限制，C2滤波，R4和R5分频后输入电压比较器的正输入端(②引脚)，外接电压比较器①引脚的R2、R3和C1为参考电压形成电路。
2)电路首先检测IGBT的C极电压，并将其与外部参考电压进行比较。
3)当检测电压超过比较电压时，电压比较器向主控芯片输出低电平信号，降低主控芯片输出的功率调节信号(PWM)的幅度(电平)，从而降低IGBT的功率和IGBT的C极电压，保护IGBT。
9.电磁炉的电压检测电路
电磁炉电压检测电路的作用是检测输入交流电压是否正常。该模块主要由整流二极管、电阻、电容和晶体管组成。具体工作原理如下:
1)交流电源由整流二极管VD1和VD2进行全波整流，然后由电阻R3降压，然后送到晶体管Q1的基极。
2)由于晶体管Q1由共发射极输出，当输入电压变化时，发射极电压也会相应变化。
3)电压检测模块将晶体管的发射极电压输入主控芯片进行比较。当电压过高或过低时，主控芯片会发出相应的控制信号来控制电磁炉的工作状态，同时通过显示电路显示相应的故障码。电磁炉电压检测电路如下图所示。
10.电磁炉的电源控制电路
电磁炉电源控制电路的作用是控制IGBT的开、关，从而控制电磁炉的加热功率。电源模块的内部电路主要由电压比较器、外围电阻、外围电容、箝位二极管、齐纳二极管和外围驱动晶体管组成。其工作原理如下:
1)当电压比较器接收到控制信号时，控制信号被分别发送到电压比较器的反相输入端2和4的参考电压端。
2)由于参考电压恒定，当发射波形为高电平时，由于反相器的反相作用，电压比较器输出低电平，驱动晶体管Q3导通，Q2截止，VCC (18V或12V)电压通过导通的晶体管和限流电阻流向IGBT的栅极G，使IGBT导通。
3)相反，当发送的波形为低电平时，由于反相器的反相作用，电压比较器输出高电平，驱动晶体管Q3截止，Q2导通，VCC电压不通过限流电阻流向IGBT的栅极G极，此时IGBTT截止。
4)反复通过控制IGBT的G极电压达到功率控制的目的。
11.电饭煲锅检电路
电磁炉的灶具检测电路的功能是检测电磁炉上是否有灶具，通过检测振荡电路输出的脉冲数和电流大小来判断是否有灶具。该电路主要由电压比较器IC1和外围电阻R1组成。其工作原理如下:
1)电压比较器通过分压器R1对振荡电路(C1和L1)的振荡波形进行采样，并从引脚③输出脉冲信号。
2)脉冲信号发送到主控芯片，主控芯片统计脉冲数。当脉冲数大于9(不同电磁炉参数不完全相同)时，认为锅没有放，当脉冲数小于5时，认为锅放了，从而判断锅是否放在电磁炉上。
3)有些电磁炉不仅能检测脉冲数，还能检测电流大小。两者结合后，做出综合判断。当检测到的电流大于2A时(不同的电磁炉参数不同)，则认为有锅，如果小于2A，则认为没有锅。综合判断，当脉冲数大于9或电流小于2A时，认为没有锅。
12.电磁炉的温度检测电路
电磁炉的温度检测电路分为锅温检测和IGBT温度检测两种。锅检测电路和IGBT温度检测电路由热敏电阻、电阻、电容和主控芯片组成。具体工作原理如下:
1)热敏电阻RT通过陶瓷板对锅底温度进行采样，并将采样信号发送给主控芯片。
2)主控芯片通过主控程序将温度信号电压的设定值与检测电压进行比较，当电压异常时，自动控制IGBT停止工作或延长停机间隙。IGBT温度检测电路的工作原理与锅检测电路基本相同。
13.电磁炉风扇驱动电路
电磁炉的风扇驱动电路是用来驱动风扇运转，从而降低因元器件发热而导致的电磁炉温度。风扇驱动主要由两个晶体管、电阻、箝位二极管等组成。其工作原理如下:
1)主控芯片IC检测到IGBT温度后，如果温度过高，会输出风扇驱动信号。
2)驱动信号施加到Q1和Q2的基极，使得当两个晶体管都导通时，驱动电流通过晶体管施加到散热风扇，散热风扇工作。
2、电磁炉各主要元件名词，符号及功能解析
电磁炉各主要元件名词，符号及功能解析
虽说电磁炉很常见，其中的元器件也是一般电路中都使用的，但对于很多初学者来说，也不一定都认识或了解其功能。
认识和掌握电磁炉各元器件的名称，符号，以及在电路中的功能，是非常有必要的

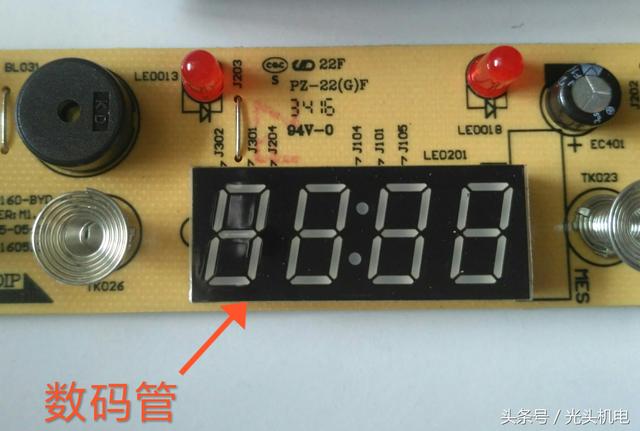

1，数码管
这是在电磁炉控制面板上，显示电压，功率，时间等等信息，有专门的IC驱动

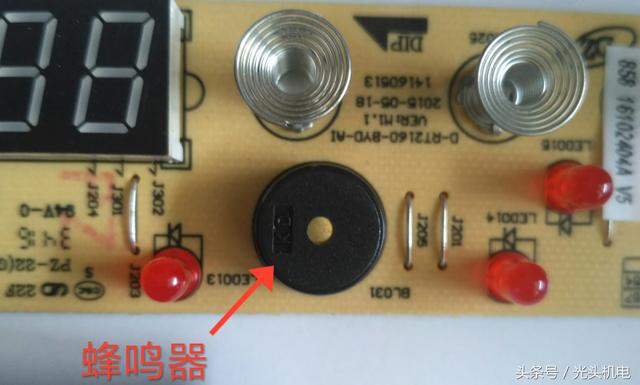

2，如图所示是蜂鸣器
是一个发声元件，开关机，以及电磁炉异常时报警声就是它发出的，很少坏

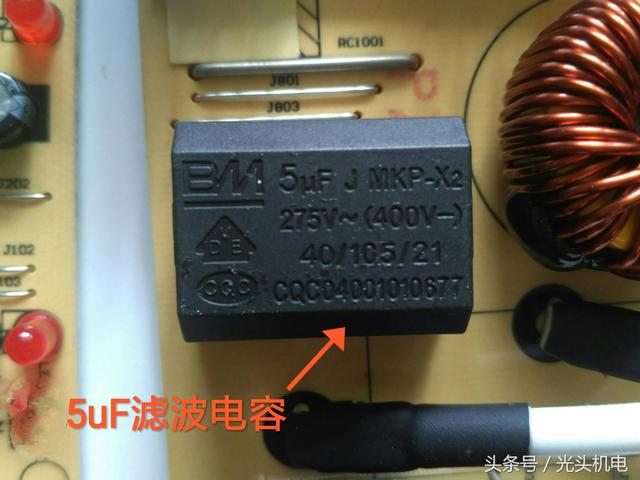

3，5uF滤波电容
这个元件大名鼎鼎，主要是滤除电源电流中的杂波或毛刺，是电流变得顺滑纯净。损坏或容量降低都会引起电磁炉工作异常。

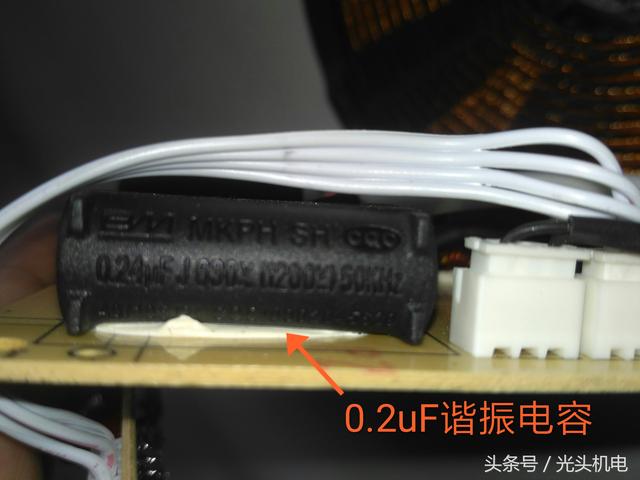

4，0.2uF谐振电容
这也是一个易损件，它和下面要介绍的励磁线圈共同组成LC振荡电路。容量降低或损坏，都会造成电磁炉不加热或加热功率变小。

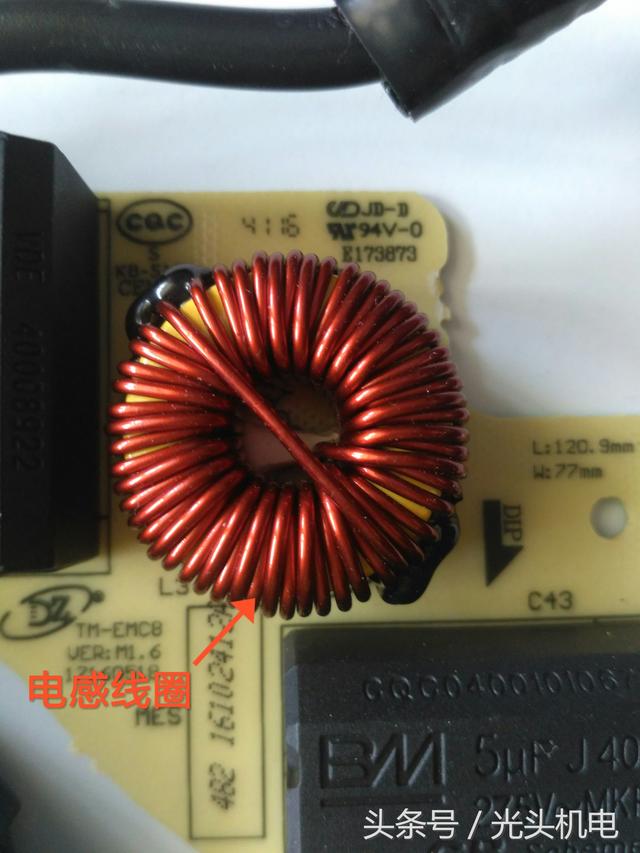

5，电感线圈
也是用来滤波的，电感线圈特点是通直阻交。很多时候和电容配合使用

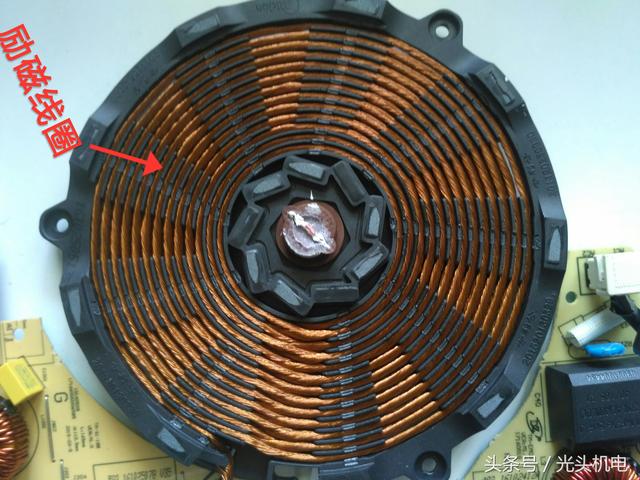

6，线圈盘（励磁线圈）
也就是励磁线圈，由多股铜线绕制而成，电磁炉中核心元件之一，主要靠他在在铁质锅底产生涡流达到加热的目的。

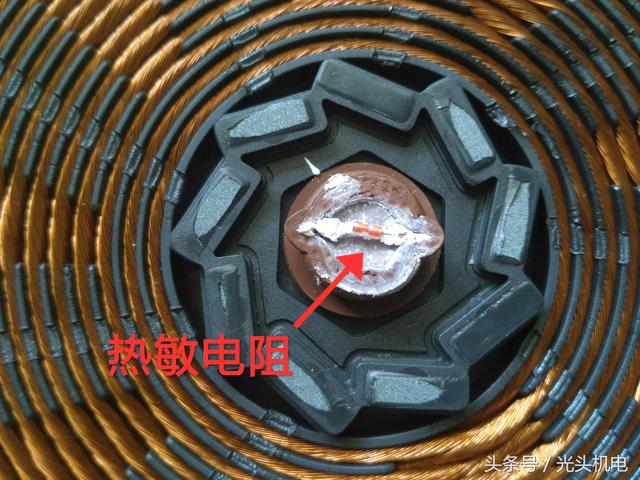

7，热敏电阻
在励磁线圈的中央，上面涂着散热硅胶，和面板接触，感应来自炉面温度，如果炉面温度过高，热敏电阻的阻值发生变化，这时候，电磁炉就会启动过热保护。

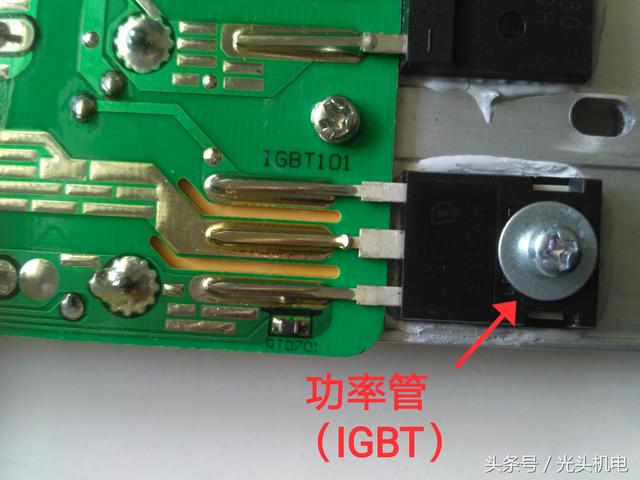

8，功率管
也就是我们常说的IGBT，核心元件，形象的说，IGBT就是一个开关，不停的开和关，和励磁线圈，0.2uF谐振电容一起组成LC逆变振荡电路。
易损件，常说的炸机就是烧IGBT了，伴随着保险管一块烧。

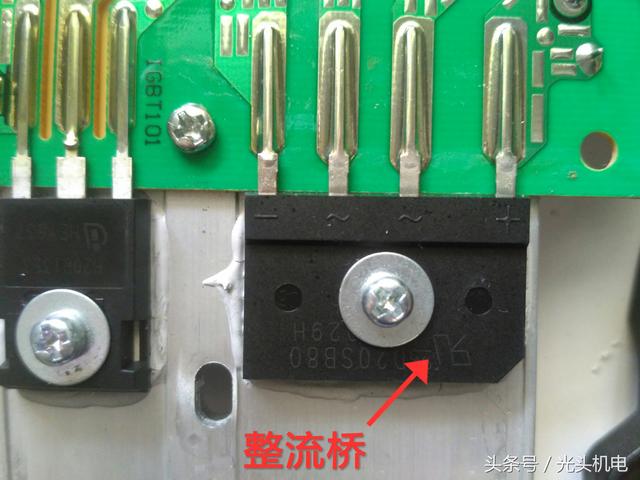

9，整流桥堆
把交流电变成直流电的元件，一般和功率管一起装在一块散热片上，但注意和功率管区别：整流桥有四个脚，两个交流输入脚，一个正，一个负输出脚。易坏元件之一，烧坏后，整个电磁炉都没电。

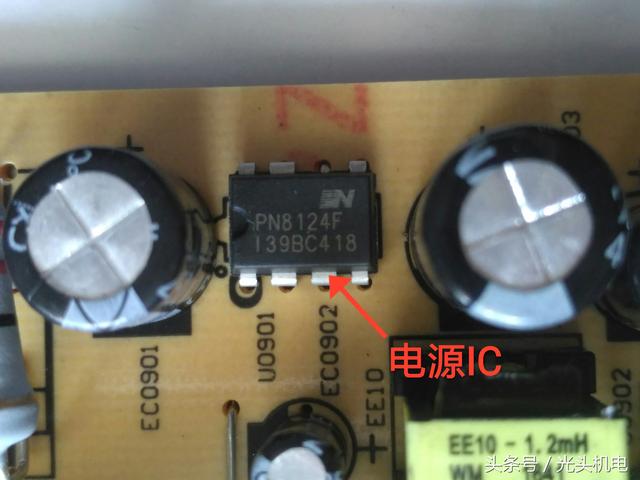

10，IC控制芯片
芯片种类很多，具体功用也不一样，每种IC都有不同的内部电路图，想要知道其功用，就要知道其引脚定义，可以通过查资料

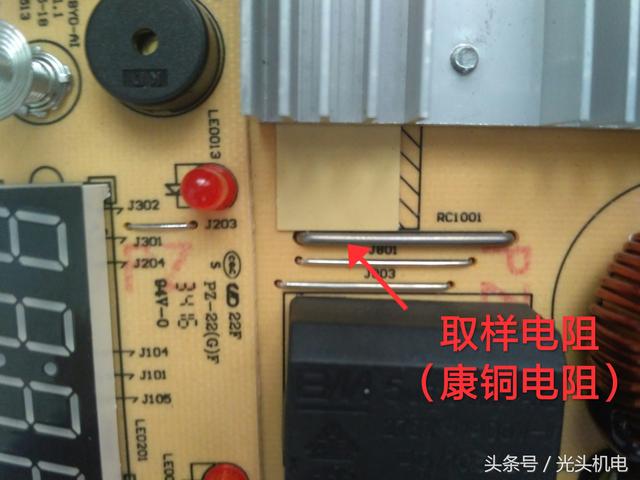

11，康铜丝取样电阻
这种电阻的阻值小，电流取样用，其实就是一根铜丝。
12，还有LED指示灯，
各种电阻，电容，保险管，我就不再这里一一列出了
本文关键词：电磁炉电路原理图，电磁炉电路图详解，电磁炉电路板，电磁炉电路图，电磁炉电路图讲解检修。这就是关于《电磁炉电路，电磁炉电路原理图（电磁炉各主要元件名词）》的所有内容，希望对您能有所帮助！
