关于【开关插座接线图】:插座怎么接线图解，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、开关插座接线图：插座怎么接线图解
- 2、单开五孔插座的接法全在这了，手把手教你怎么接线，不信你学不会
1、开关插座接线图：插座怎么接线图解
1、开关插座安装：安装插座时，要断电安装。
2、最好在油漆工完工后，只需将灰尘去除，连接好即可正常运行。
3、电源线处理：准备工具，连接线路时将红线与蓝线分别连接到接线柱L和N。
4、开关插座固定：将开关插座紧靠在墙壁，将方向位置弄好，用螺丝将其固定住，接线即完成。
2、单开五孔插座的接法全在这了，手把手教你怎么接线，不信你学不会
单开五孔插座的选购
插座、开关的选法已经说过很多了，总之是从各个方面着手看质量，本文不再赘述。
我这里之说一点，是单开五孔插座特有的。拿到插座后，翻看背面，市面上的单控五孔插座背板有以下两种▼
可以发现，左侧的开关背板要比右侧的背板多一个接线柱，这个接线柱可以让开关的用法更多样化！如果仅仅是背板有差别，左侧和右侧开关在价格上应该差不多。因此，建议大家在选购时尽可能的选择左侧这种背板的单开五孔插座。
接法一、开关控制插座电源
这种接法是最广为人们熟知的接法，面板上的开关控制面板上的插座。但使用这种接法时，不能在插座上使用电磁炉、吹风机等大功率用电器。单开五孔插座的开关中，没有任何保护和灭弧装置，且断点间距较短，很容易产生断电不完全的现象，极易造成危险。
接法如图▼
注意事项：1.开关必须控制火线，否则火线直接进入插座，即使当开关处于关闭状态时，插座内部依然有电源，容易发生触电危险。
2.插座部分，人面对插座面板时，应保证左零右火中间地，上图中，是把插座的背板面对人，故而各个标识的字母都是正的，且右侧接线柱接零线。
实物接线图如下▼
接线时，火线接开关按键背面标识为L的接线柱，从L1或L2（如果开关按键背面只有两个接线柱，就是L1）任取一个与插座背面的L连接。
接法二、开关控制电灯

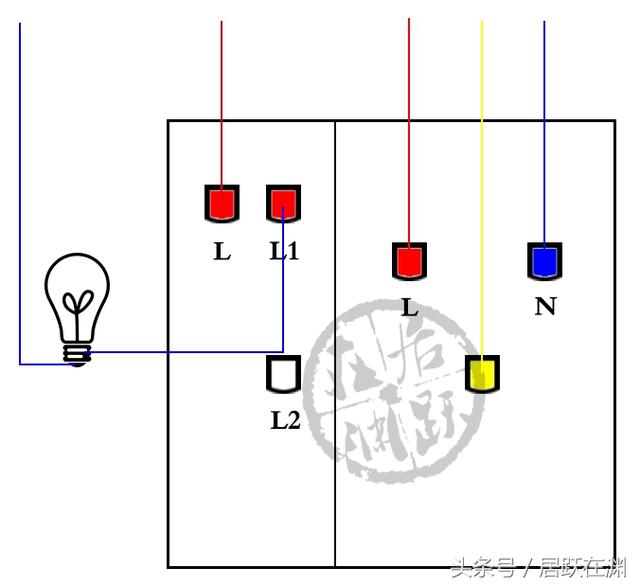

单开五孔插座，可以看作是一个单开开关和一个五孔插座。这样一来，这个开关就可以单独控制一个电灯了。一般床头或者客厅等空间局促的地方可以使用这种接线方式。接法如下图▼
接线时，也是将单开五孔插座的开关部分和插座部分看作两个独立的元件接线。
开关部分接线时，火线直接连接连接L接线柱，L1或L2接线柱任选其一连接电灯。
上图有两根火线的进线，如果嫌麻烦，图中的两个L接线柱可以共用一根火线。不过如果这样做，必须保证电灯和插座处于同一个断路器控制下，否则会引起漏电断路器跳闸。
当然，就算是两根火线进线，也应该明确区分出来，每一根火线对应的是电灯回路还是插座回路。

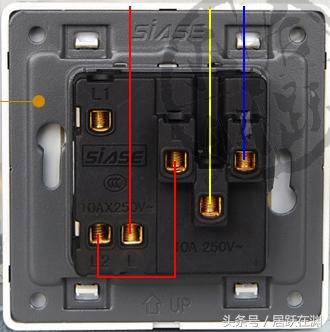

实物图如下▼
实物图的接法，是我上文说的两个L接线柱共用一根火线的接法。
接法三、开关双控电灯
上述两种接法中，L1接线柱和L2接线柱，任选其一即可。换句话说，在本文第一节“单开五孔插座的选购”中我们说到的两种两种开关，都可以使用这两种接法。但是本节要说的这种接法，必须是开关背面有三个接线柱的开关才能用。
三个接线柱，其实就是我们市面上直接买到的双控开关。这样的开关更适合床头使用，开关与插座合二为一，省去了一个插座的位置。接线图如下▼
