关于【插座的接线方法】:插座的接线方法，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、插座的接线方法
- 2、30年老电工整理的全屋开关插座布局才和开关接线图解，值得收藏
1、插座的接线方法
插座接线方法有单控单开开关连接法、单开五孔插座接线法、单开三孔插座接线法等。开关用来控制插座电源的通断，可按以下方法接线，把火线接入开关的L接线端子，将开关的L1接线端子与两孔插座的L接线端子联接，将零线接入插座的N接线端子。开关用于控制灯具，插座不用开关控制，接线方法是把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路，再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。插座标准的接线方法是在三孔插座上有三个接线露孔，分别是L火线、N零线、E地线，把线头处约2公分处的绝缘皮去掉，露出铜线头，两个线头互相绞合，伸入孔中，并上紧螺丝，线头如太长应截去，为了更安全，可以用电笔确定火线，一般是左零右火，左边接火线，右边接零线，地线接E。
2、30年老电工整理的全屋开关插座布局才和开关接线图解，值得收藏
于装修这个活来说，真的不知道有多少业主要抱怨了，不去谈其他的，我们就看看这开关插座吧！说实在的这才是真要命的！前期布置不好，后期直接影响生活的舒适度！
现在的电器可谓是越来越多，所以在布局的时候一定要规划合理！今天，小编带来一位口出狂言的师傅总结的黄金定律，据说没人敢否定！

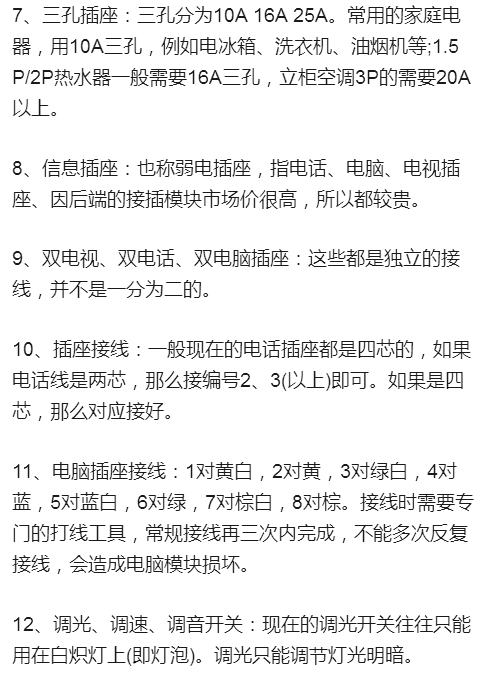

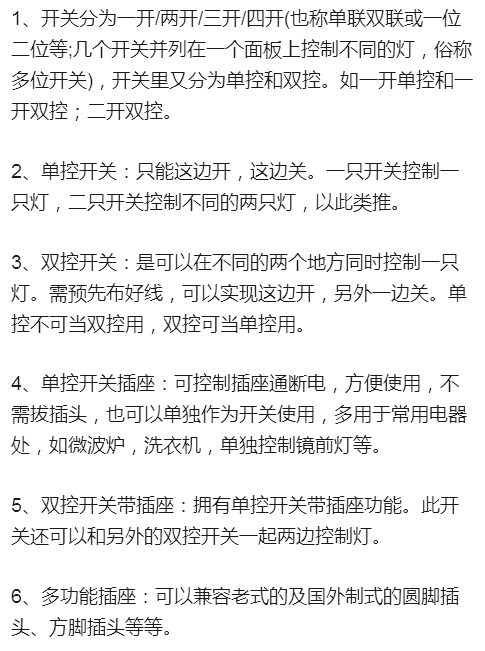

一、开关和插座的分类
.
二、开关插座全屋布局

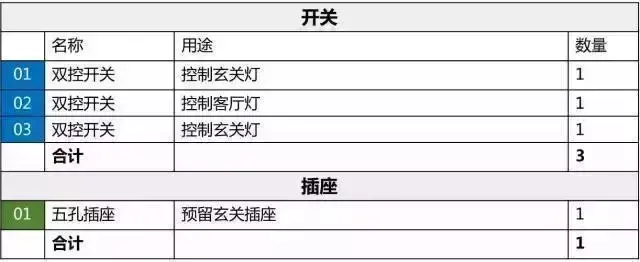

玄关处：
玄关大家一定要注意要设计2个开关，一是玄关，二是客厅！然后要走到玄关尽头的时候，一定要再安装一个开关，这是为了关闭玄关！
玄关的鞋柜旁可以安装一个插座，这是为了方便阴雨天气
进玄关处要设计两个开关，分别打开玄关和客厅的照明灯，
快出玄关的地方要再装个开关，关闭玄关灯。插烘鞋器。
详情可以参考一张图：

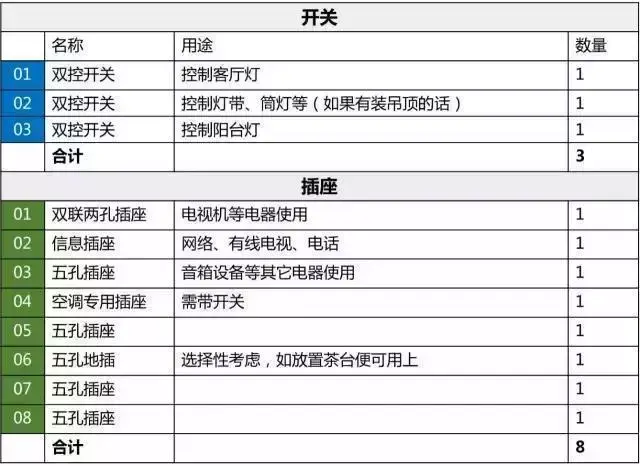

客厅处：
客厅的电视柜处是要安装插座最多的地方，开关相对要少很多！
客厅是电器比较多的地方，需要的插座多，开关的设计就相对少了点。
详情可以参考一张图：

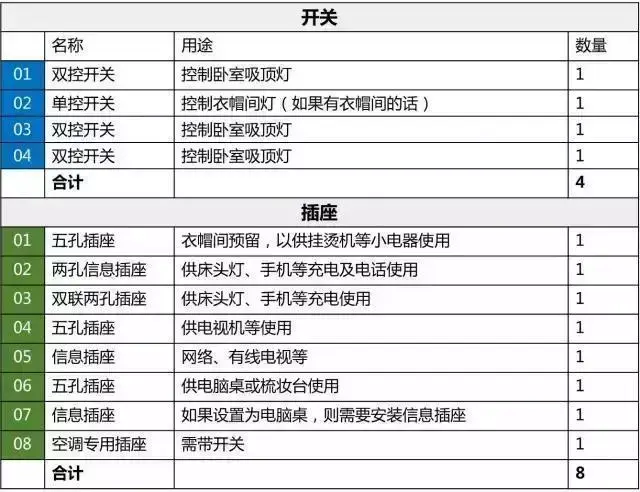

卧室处：
卧室虽然面积不大，但是规划的地方还挺多，比如说床头附近的插座，梳妆台附近，还有衣柜旁边，估计都要设计开关或者插座吧！
在这设计的时候，大家一定要注意家具的尺寸，千万别被家具遮挡了，那就尴尬了！

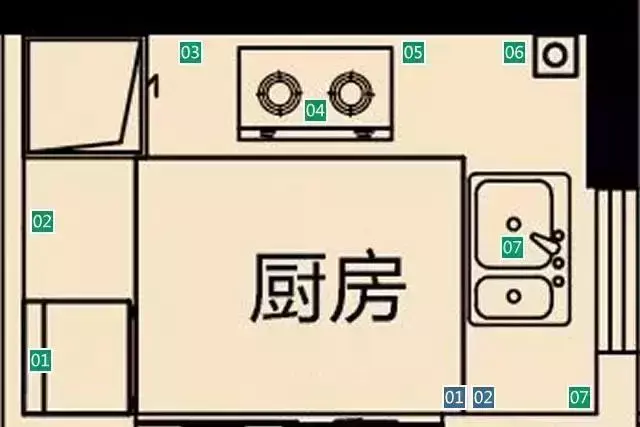

厨房处：
厨房的插座布局也比较复杂，不但对数量有着一定的需求，而且对其质量也有一定的要求，所以一定要保证其质量以及位置的精准度！

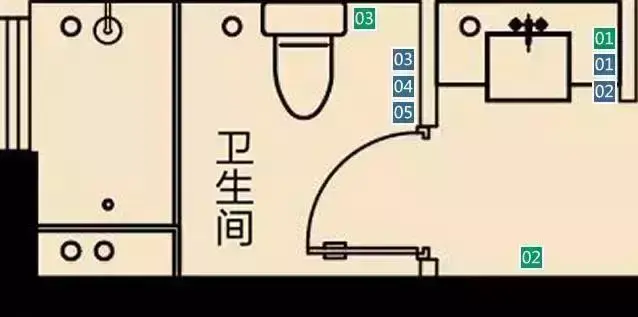

卫生间处：
卫生间的潮气是最重的地方，所以在开关插座上一定要注意装上防潮的面板，这样的安全度比较高！
大家肯定会问哪排风扇是不是也要插座呀！在这小编给两个建议，一就是选择自带排风扇的浴霸，还有就是安装一个！

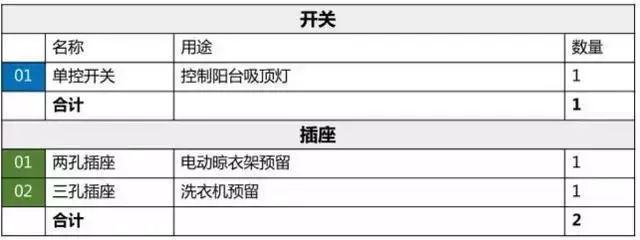

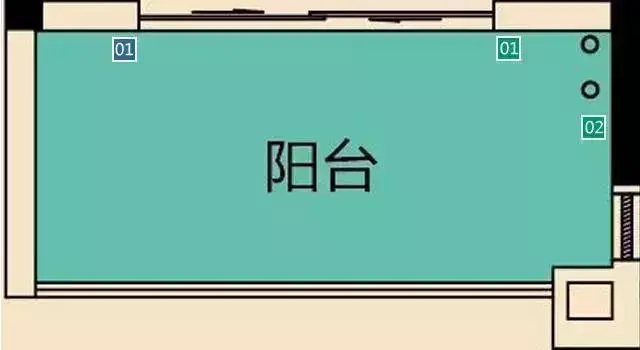

阳台处：
阳台上插座的安装主要就是你用不用到晾衣架，这是需要的！还有就是一般阳台都是用来晒东西的，所以一定要做一个防潮罩子！
以上就是小编为大家带来的师傅的黄金定律，是不是很有用呀！

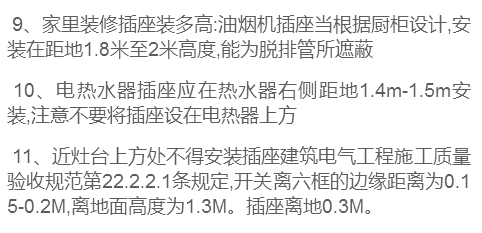

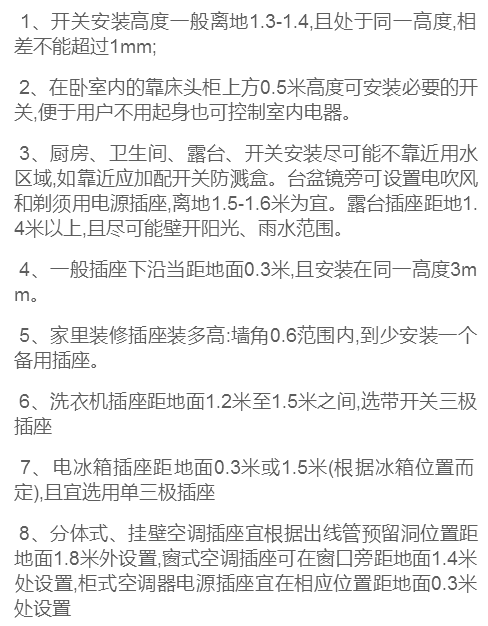

三、开关插座安装位置
四、开关接线

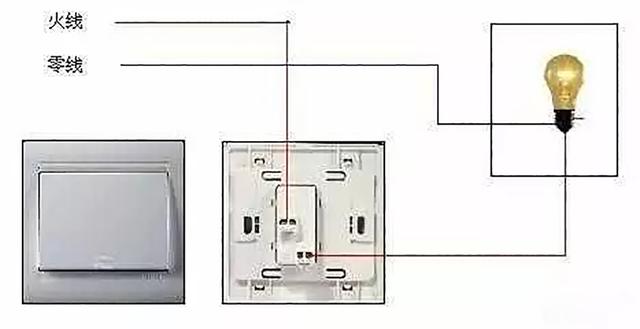

单开单控-----适用于一个开关控制一个灯
双开双控----适用于两个不同位置控制一个灯

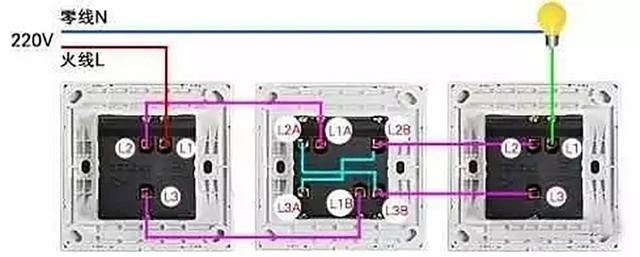

单开三控-----适用于三个不同位置控制一个灯

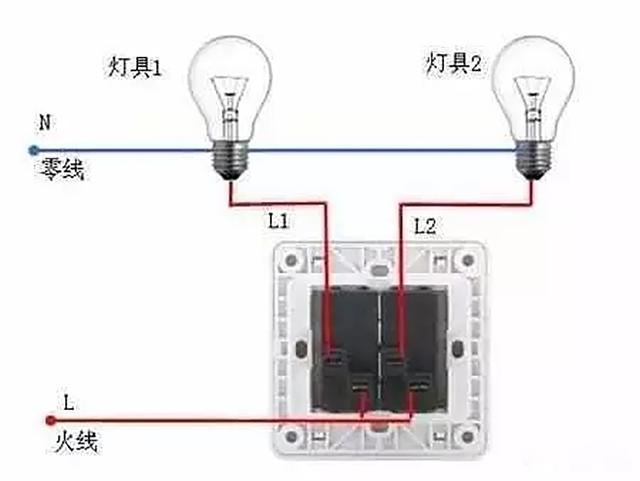

双开单控---适用于同一位置开关控制两个不同位置的灯

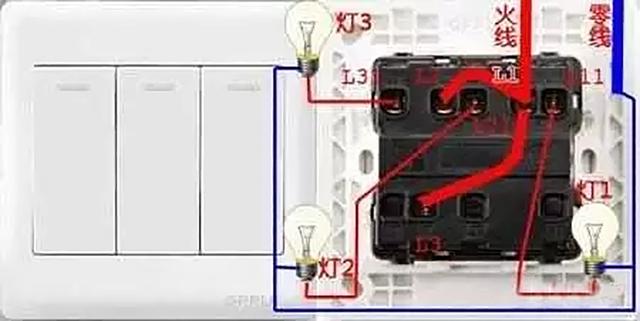

三开单控-----适用于同一位置开关控制三个不同位置的灯

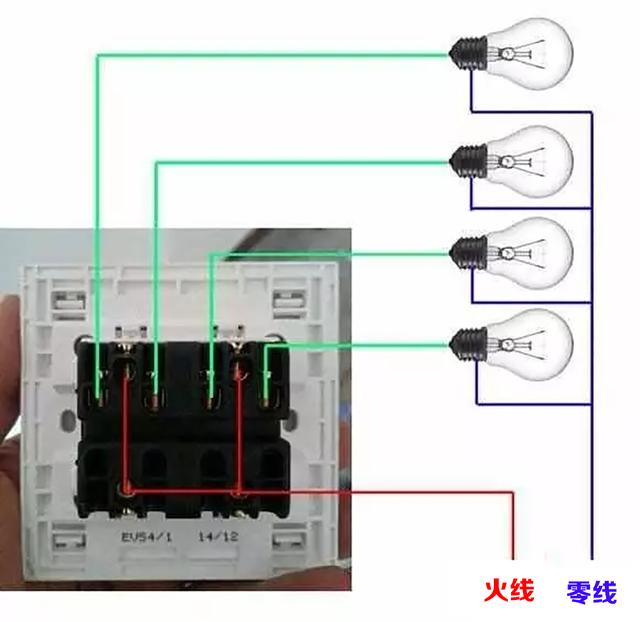

四开单控-----适用于同一位置开关控制四个不同位置的灯

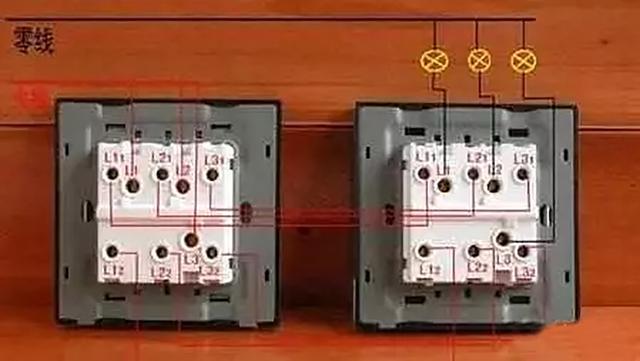

三开双控-----适用于两个不同位置开关控制三个灯

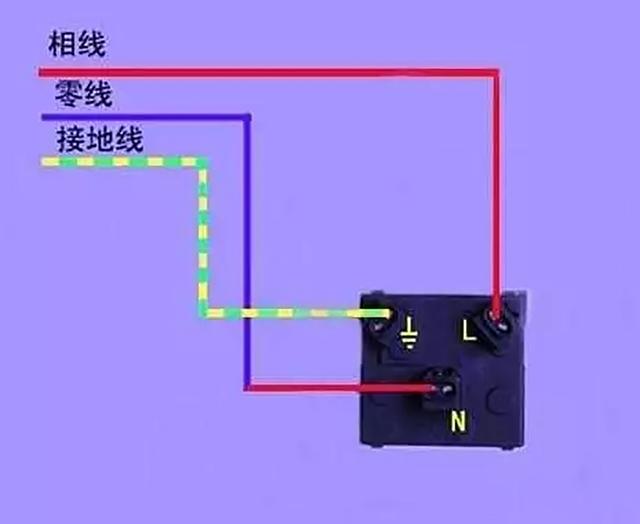

插座接线图
一开带插座---单控接线法-----双控接线法

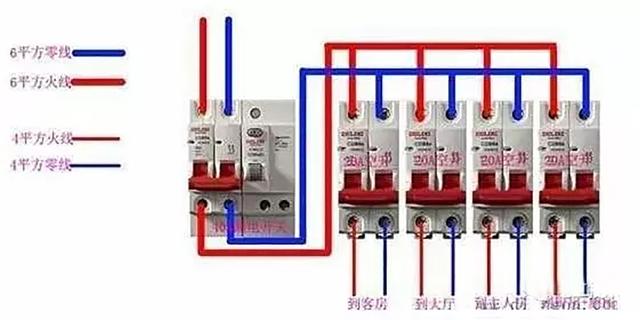

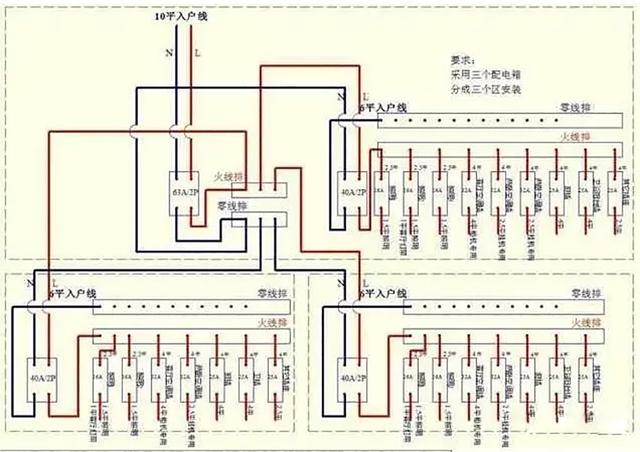

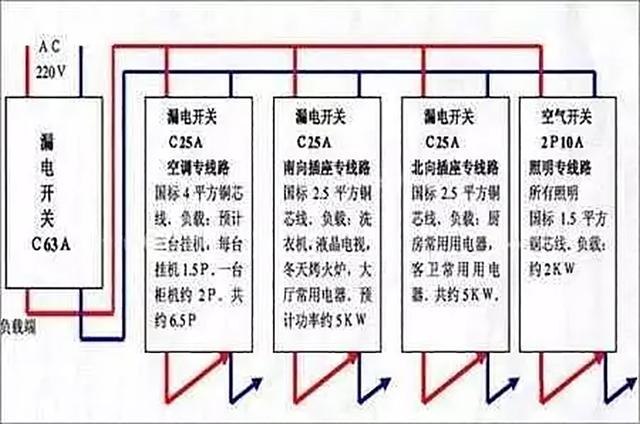

家庭配电箱系统接线方法一

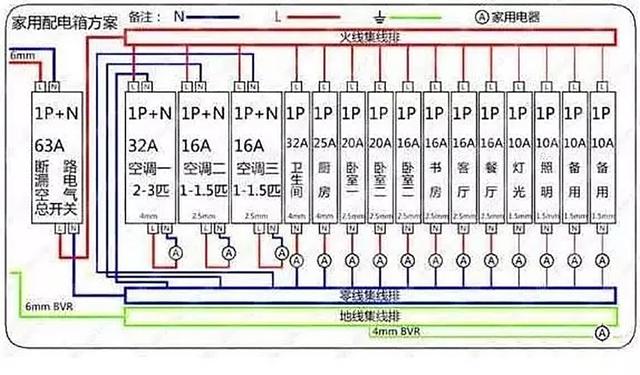

家庭配电箱系统接线方法二

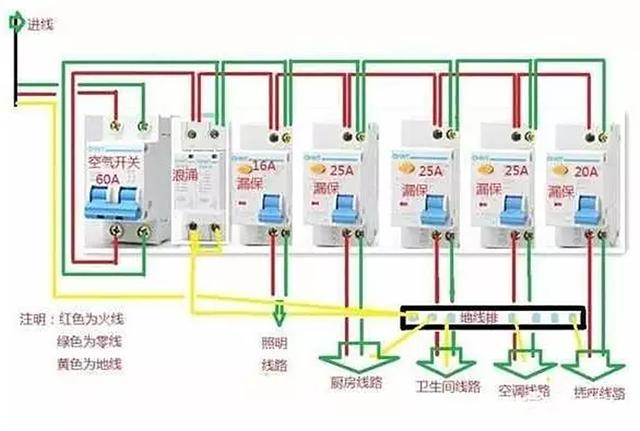

家庭配电箱系统接线方法三

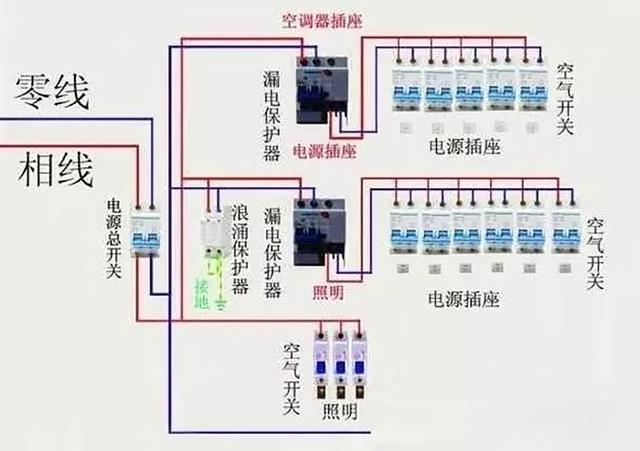

家庭配电箱系统接线方法四
家庭配电箱系统说明

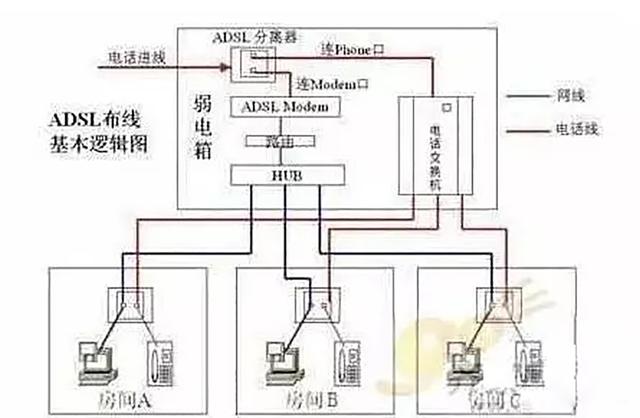

家庭弱电布线系统
本文关键词：带开关插座的接线方法，单开带插座接线方法，网线插座的接线方法，插座的安装方法，插座接线法。这就是关于《插座的接线方法，带开关插座的接线方法（30年老电工整理的全屋开关插座布局才和开关接线图解）》的所有内容，希望对您能有所帮助！
