hb是什么硬度，hb布氏硬度（硬度知识<材料硬度值>）

关于【hb是什么硬度】:hb是什么硬度，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、hb是什么硬度
• 2、硬度知识（材料硬度值）

1、hb是什么硬度

　　HB是布氏硬度，以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2(N/mm2)。硬度，物理学专业术语，材料局部抵抗硬物压入其表面的能力称为硬度。固体对外界物体入侵的局部抵抗能力，是比较各种材料软硬的指标。由于规定了不同的测试方法，所以有不同的硬度标准。各种硬度标准的力学含义不同，相互不能直接换算，但可通过试验加以对比。

　　1、HRC是采用150Kg载荷和120°金刚石锥压入器求得的硬度，用于硬度极高的材料。例如：淬火钢等

　　2、HB是布氏硬度，以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2(N/mm2)。

　　3、HV也就是维氏硬度，和洛氏硬度区别主要在硬度实验时，压痕形状不一样。

2、硬度知识（材料硬度值）

硬度知识

一、硬度简介：

硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)

以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：

· HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

· HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

· HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)

以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

三种硬度值是可以通过公式换算，但是硬度值是实际的测量值，表格中括号内的数值不一定能够测量！！！

二、硬度对照表：

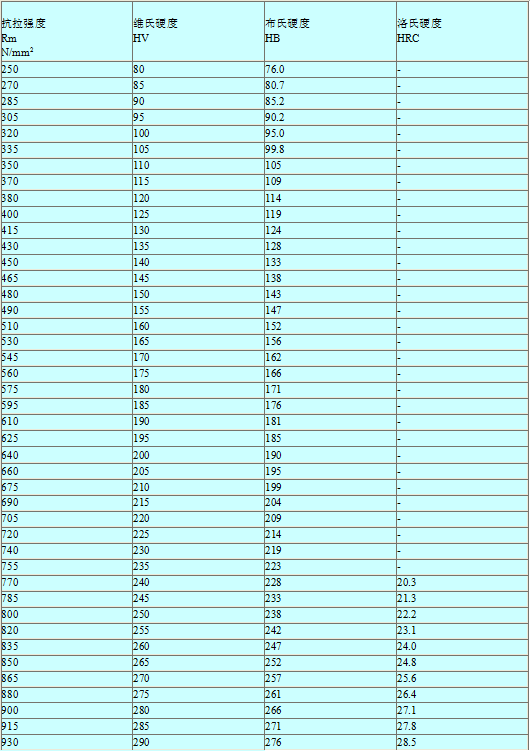

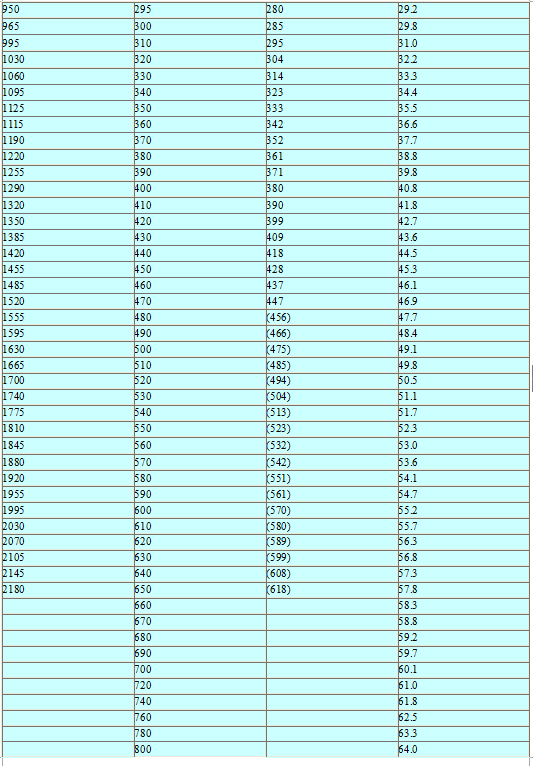

根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

本文关键词：hb是什么意思，hb是什么硬度单位，hv是什么硬度，hv硬度，hb是什么硬度的缩写。这就是关于《hb是什么硬度，hb布氏硬度（硬度知识<材料硬度值>）》的所有内容，希望对您能有所帮助！

本文链接：https://bk.89qw.com/a-424412/
