关于【excel曲线图】:如何用EXCEL表格制作曲线图，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、excel曲线图：如何用EXCEL表格制作曲线图
- 2、怎么使用Excel或Wps把接收到的数据快速绘制成曲线图
1、excel曲线图：如何用EXCEL表格制作曲线图
一般情况下，我们要直观感受两个变量的关系，用曲线图就能够直接表现，那如何用EXCEL来绘制曲线图呢？
首先打开EXCEL，然后输入已有的数据
点击菜单栏插入
点击所示图标散点图
选中带平滑线的散点图
这样曲线图就制作好了
可以点击坐标，设置X,Y坐标的区间
可以选中颜色设置表格颜色，使表格更美观
2、怎么使用Excel或Wps把接收到的数据快速绘制成曲线图
在程序测试时，经常需要使用CAN口、串口、网口之类通信接口来接收设备发来的数据，如能快速地把这些数据绘制成曲线进行可视化分析，可以大大减轻测试人员的工作量。有些程序员可能会通过编写程序来实现，但这要额外花费程序员的时间，加大工作量，特别是这些并不需要体现在界面上时，就显得浪费了。这里介绍一下如何使用Excel或Wps快速地把接收到的数据绘制成曲线图。
这里以周立功CAN盒收到的一组数据为例，说明具体操作过程。首先把CAN盒接收到的数据保存为csv格式，用Excel或Wps打开（二者操作基本差不多，下文都只写作为Excel）。
这里说明一下，如果接收到的数据帧ID有很多种，需要先使用“排序和筛选”功能，只显示需要分析的帧ID。示例的数据帧ID为0x13532000，每帧的数据长度为7个字节，其中第0个、第1个字节为角度1，第2个、第3个字节为角度2。角度的单位为度，范围为0～360°，比例系数为360/65536。
在用Excel打开收到的文件时，每帧数据的7个字节数据最初都是在同一个单元格中的，需要先选择此单元格所在的整个列，使用Excel的“数据”-“分列”功能，选择“分隔符号”为空格，其余的用默认即可将这7个字节分为7列，每列数据均是16进制形式的数。

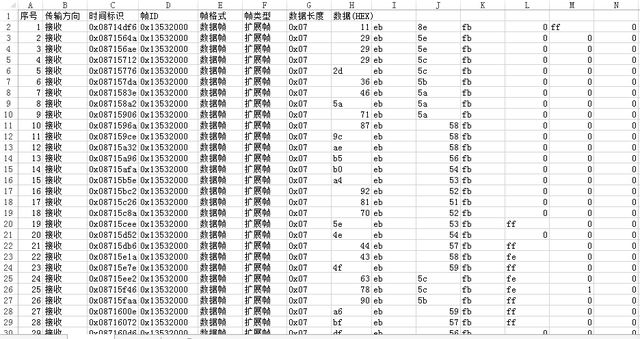

处理后如图1所示。
图1

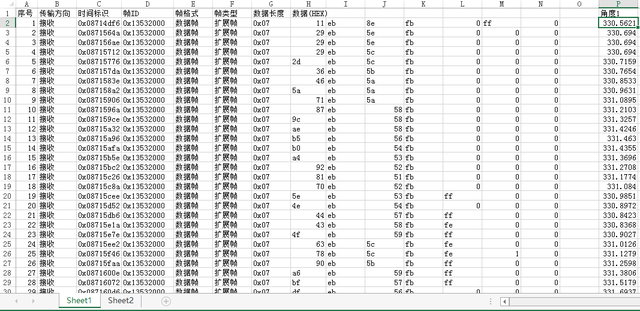

在第一行数据（除表头外）最后一列的右侧，选取一个空白列的单元格，在其中输入公式“=(HEX2DEC(H2) + HEX2DEC(I2) 256)360 / 65536”（不含引号），然后点住该单元格右下角的十字形光标往下拖动到最后一行，把公式复制到该列的所有单元格，有时双击该十字形光标可以快速完成该操作。完成后如图2所示。
图2
本文关键词：excel怎么用表格制作曲线图，excel怎么制作曲线图，Excel怎么制作曲线图，excel表曲线图的制作，怎样用excel制作曲线图。这就是关于《excel曲线图，如何用EXCEL表格制作曲线图（怎么使用Excel或Wps把接收到的数据快速绘制成曲线图）》的所有内容，希望对您能有所帮助！
