关于【插头怎么接线图解】:插头怎么接线图解，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、插头怎么接线图解
- 2、耳机3.5mm插头(三节/四节)接线方法(国标/非国标)和代表的含义
1、插头怎么接线图解
1、我们需要先准备螺丝刀、插头和电线，然后把插头给打开。
2、把电线从底部的螺丝固定档位中穿过，拧紧固定螺丝。
3、把电线放入前半部分的金属孔中固定好，最后拧上盖子的螺丝即可。
2、耳机3.5mm插头(三节/四节)接线方法(国标/非国标)和代表的含义

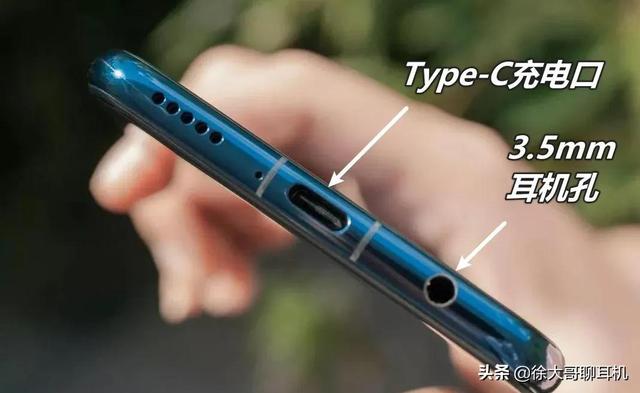

3.5mm有线耳机的意思：使用有线连接3.5mm的耳机插头，通过插头连接手机的耳机插孔实现听歌和录音的功能。
那么4节插头和3节插头各自有什么区别：国标和非国标如何区分和接线。
我们先来分下类：
- 三节插头和四节插头：三节插头只有左右声道，四节插头除了左右声道还带了麦克风功能

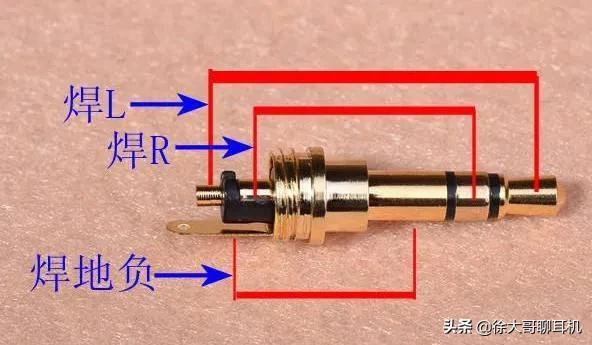

三节的插头很好区分

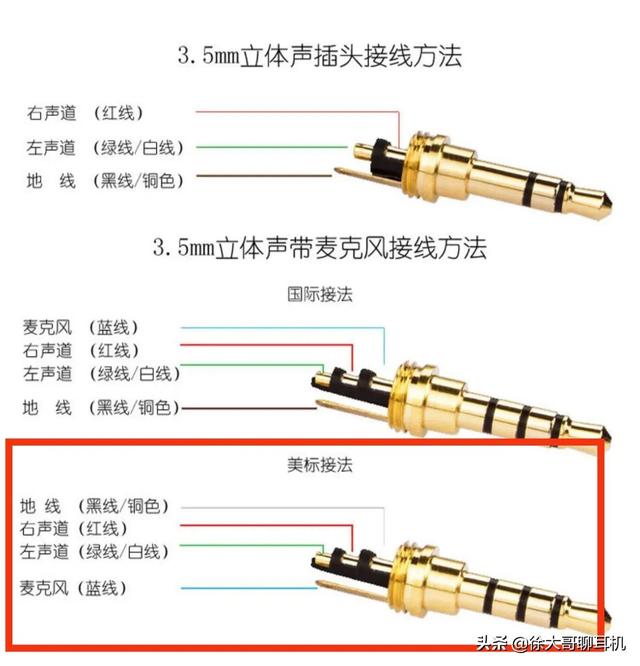

- 四节插头：四节插头有国标和非国标的区别，说通俗点就是麦克风的线是接第三节上还是第四节上，如下图所示：

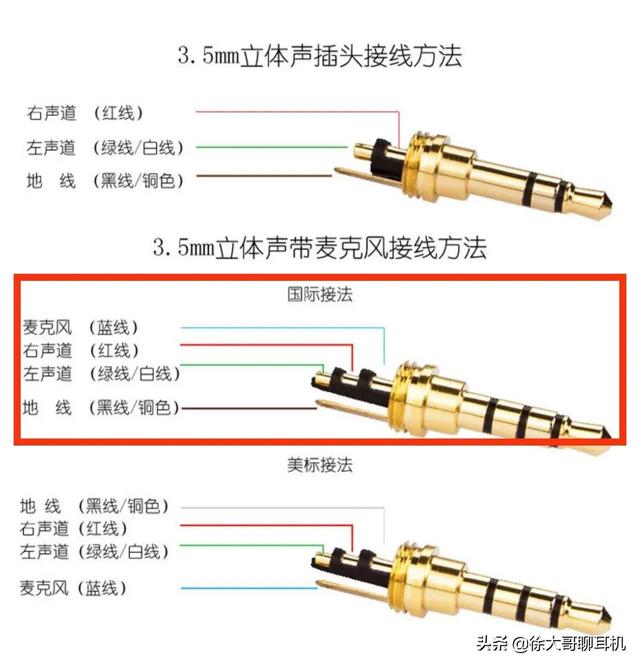

国标
可以看到麦克风的接线和接地的线是互换，就产生了国标和非国标)
非国标
还有一点值得注意可以区分：根据线的颜色来区分作用。
基本的型号：苹果，小米，魅族，JBL和索尼等一些杂牌耳机线的颜色。
左声道：绿色
右声道：红色
接地线：金色，黑色，黄色，铜色
麦克风：蓝色，白色
⭐ 像铁三角△，金士顿这两款耳机用线颜色就不能套用上面的方法✘
本文关键词：防爆插头怎么接线图解，380v插头怎么接线图解，三叉插头怎么接线图解，音频插头怎么接线图解，电动车插头怎么接线图解。这就是关于《插头怎么接线图解，美式插头怎么接线图解（<国标/非国标>和代表的含义）》的所有内容，希望对您能有所帮助！
