1、气缸原理
1、对于单作用气缸来说：活塞只有一侧有压缩空气进入，气缸的工作行程仅限在一个方向。气缸的活塞可在弹簧、重力或其他外力的作用下回复到原来的位置。
2、对于双作用气缸来说：气缸活塞两侧都有气压力，来实现前进或后退动作。当活塞两侧交替地有压缩空气进入和排出时，活塞向两个方向运动，两个方向的运动速度均可以通过调整气压而控制。
2、你知道汽缸体的结构与工作原理吗？
在汽车成为家庭出行代步工具的今天，怎好意思暴露自己汽车小白的现实。那么，欢迎你来和小编一起了解汽车的基本知识，增长见识也便于在你家的钢铁玩具不舒服时，紧急情况能解决一二。
汽缸体
水冷发动机的汽缸体和上曲轴箱通常铸成一体，称为汽缸体-曲轴箱，也可称为汽缸体（如图1.1所示）。
图1.1 汽缸体的结构
汽缸体一般用灰铸铁铸成，汽缸体上部的圆柱形空腔称为汽缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。汽缸体内部铸有许多加强筋、冷却水套和润滑油道等。汽缸体应具有足够的强度和刚度，根据汽缸体与油底壳安装平面的位置不同，通常把汽缸体分为如图1.2所示的三种形式。
图1.2 汽缸体的结构类型
1）平分式（又称一般式）汽缸体
其特点是油底壳安装平面和曲轴旋转中心在同一高度。这种汽缸体的优点是机体高度小，质量轻，结构紧凑，便于加工，曲轴拆装方便；其缺点是刚度和强度较差。
2）龙门式汽缸体
其特点是油底壳安装平面低于曲轴的旋转中心。它的优点是强度和刚度都好，能承受较大的机械负荷；其缺点是工艺性较差，结构笨重，加工较困难。
3）隧道式汽缸体
这种形式的汽缸体曲轴的主轴承孔为整体式，采用滚动轴承，主轴承孔较大，曲轴从汽缸体后部装入。其优点是结构紧凑，刚度和强度好；其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。

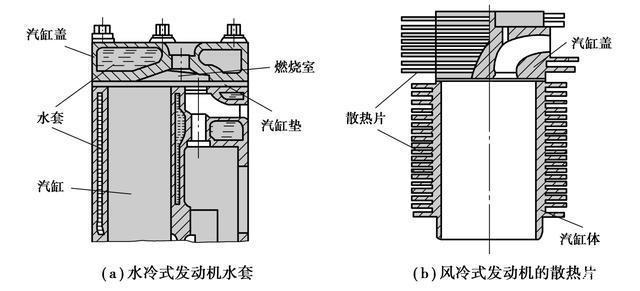

为了能够使汽缸内表面在高温下正常工作，必须对汽缸和汽缸盖进行适当地冷却。冷却方法有两种，一种是水冷，另一种是风冷，如图1.3所示。
图1.3 汽缸体的冷却形式

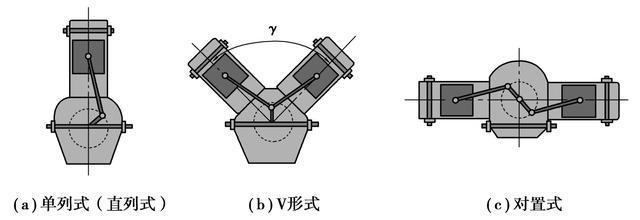

水冷发动机的汽缸周围和汽缸盖中都加工有冷却水套，并且汽缸体和汽缸盖冷却水套相通，冷却水在水套内不断循环，带走部分热量，对汽缸和汽缸盖起冷却作用。现代汽车基本都采用水冷多缸发动机。对于多缸发动机，汽缸的排列形式决定了发动机外形尺寸和结构特点，对发动机机体的刚度和强度也有影响，并关系到汽车的总体布置。按照汽缸的排列方式不同，汽缸体还可以分成直列式、V形式和对置式三种，如图1.4所示。
图1.4 汽缸体的排列方式
