1、d是直径还是半径：d代表直径吗

　　在几何图形中d代表直径，所谓的直径是指通过一平面图形或立体图形（如圆、圆锥截面、球、立方体）的中心到边上两点间的距离，通常用字母“d”来表示。

　　直径的性质：

　　1、在同一个圆中直径的长度是半径的2倍，可以表示d=2r或r=d/2。

　　2、在同一个圆中弦长为半径2倍的弦都是直径。即若线段d=2r(r是半径长度)，那么d是直径。

2、管径符号DN、De、d和Φ有什么区别？

熟悉的管径符号

非开挖管道施工中，常会发现有各种的管径符号，如：De、DN、Φ和d。今天就让我们一同来了解一下这些符号分别代表什么意思？

In trenchless pipeline construction, various pipe diameter symbols De, DN, φ and D are often found, but what do these symbols mean respectively?

管径符号表示范围

管径符号

DN、De、Φ、d各自表示范围情况如下：

The ranges of De, DN, D and φ are as follows:

DN代表聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径；De代表PPR、PE管、聚丙烯管外径；Φ代表无缝钢管公称直径，其规格为,如Φ100:108 X 4；d代表混凝土管公称直径。

De represents PPR, PE pipe, polypropylene pipe outer diameter; DN represents the nominal diameter of polyethylene (PVC) pipe, cast iron pipe, steel-plastic composite pipe and galvanized steel pipe; D represents the nominal diameter of concrete pipe; φ represents the nominal diameter of seamless steel pipe, and its specifications are, such as φ 100:108 X 4.

DN

公称通径

DN是指管道的公称通径(又叫公称直径)，可用英制in表示，也可用公制mm表示，是各种管子与管路附件的通用口径。管路附件也用公称直径表示，意义同有缝管。它与英制单位的对应关系如下：

公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。同一公称直径的管子与管路附件均能相互连接，具有互换性。它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等。

例如：焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

De

管道外径

主要用于描述：无缝钢管、PVC等塑料管道、和其它需要明确壁厚的管材，一般采用De标注的，均需要标注成外径X壁厚的形式。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

Φ

圆的直径、管材外径

Φ表示普通圆的直径，还能表示管材的外径，但是此时应该在其后面乘以壁厚。如：Φ25×3，表示外径为25mm，壁厚为3mm的管材。对无缝钢管或者有色金属管道，应标注“外径×壁厚”。如：Φ107×4，其中Φ可省略。中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管，表示方法为管外径×壁厚。如：Φ60.5×3.8

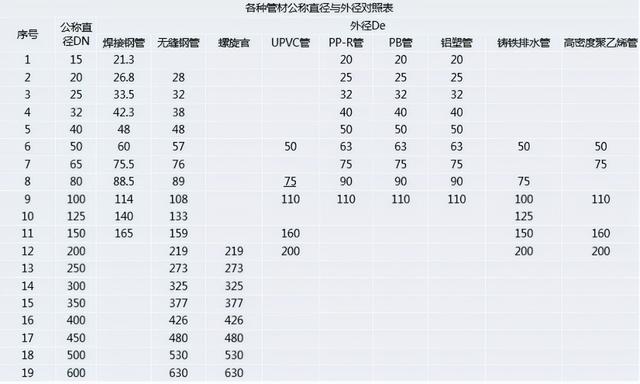

各管材公称直径和外径对照表

各种管子的不同标注方法：

标注方法

① 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；

② 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；

③ 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

④ 塑料管材，管径宜按产品标准的方法表示；

⑤ 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
