关于【井字梁和框架梁的区别】:井字梁和框架梁的区别，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、井字梁和框架梁的区别
- 2、搞懂这些与梁相关的基本概念，是读懂梁结构施工图的基础
1、井字梁和框架梁的区别
1、井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。这种一般用在楼板是正方形或者长宽比小于1、5的矩形楼板，大厅比较多见，梁间距3米左右。由同一平面内相互正交或斜交的梁所组成的结构构件。
2、框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。现在结构设计中，对于框架梁还有另一种观点，即需要参与抗震的梁。纯框架结构随着高层建筑的兴起而越来越少见，而剪力墙结构中的框架梁主要则是参与抗震的梁。
2、搞懂这些与梁相关的基本概念，是读懂梁结构施工图的基础
建筑结构施工中，结构梁是建筑物的主要受力构件。结构梁的施工图相对来说比较复杂，要看懂图纸，首先要搞清楚建筑结构中，常见梁相关的几个概念。

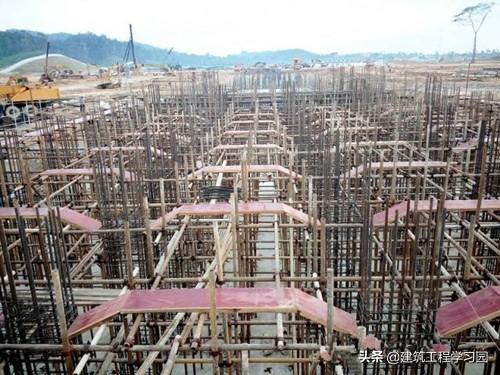

基础梁、框架梁，从受力上来说，它们属于同一类型，主要是承受并将荷载传至竖向结构受力构件。
圈梁、连系梁，它们是将受力构件连接在一起的一种构件。一般从设计上来说，它们是不参与受力计算，它们主要作用是提高结构的整体稳定性和纵横向的刚度。
暗梁，顾名思义，它是看不见的，一般隐藏在楼板或剪力墙等混凝土构件内。暗梁不仅参与结构受力，特别是剪力墙上的暗梁，它强化剪力墙与楼板的连接，为墙与楼板连接的构造措施提供条件（边缘约束）。

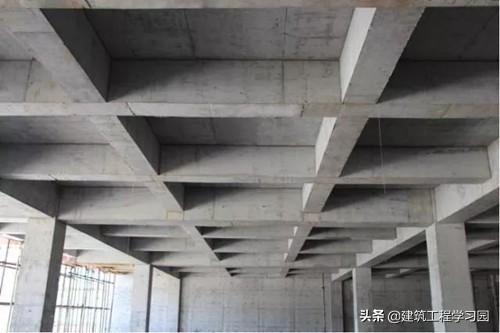

井字梁，框架梁之间，以框架梁为支座，纵横方向交叉，尺寸大小基本一致，排布成井字样的梁（又称格子梁）。
井字梁
扁梁，一般梁都是宽度尺寸小于高度尺寸，当梁宽度尺寸大于高度尺寸时，梁就称为扁梁。
悬挑梁（挑梁）、悬臂梁，梁的一端有支座，另一端悬空；从设计意义上来说，悬挑梁和悬臂梁还是有所区别，悬臂梁为支座一端为固定支座，受力时不发生垂直、水平和转动位移；悬挑梁支座一端可为固定、简支或自由端。对于识图来说，这两个概念对识图没什么影响。悬挑（臂）梁一般有两种，一种是相同截面悬挑梁（臂）梁，第二种是变截面悬挑（臂）梁。

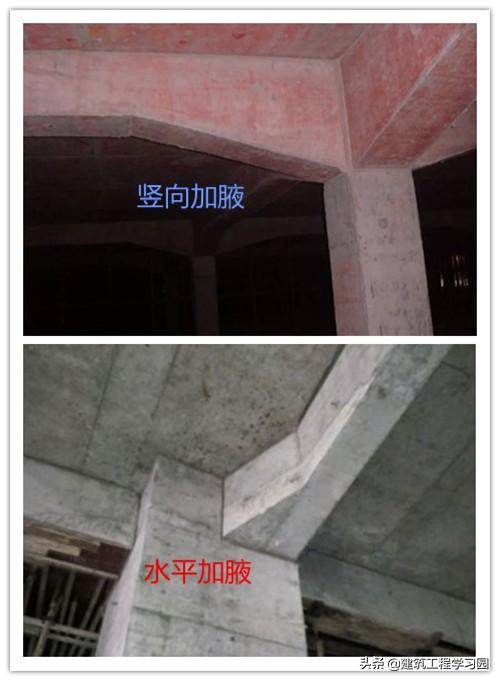

梁加腋，是指在梁与柱相交部位，梁的底部增加三角形钢筋混凝土部分。梁加腋梁加腋有水平加腋和垂直加腋两种。梁的水平加腋梁、柱的中心线不重合时，通过加腋的方法，改善水平力的传递路径，缓解框架梁柱偏心对节点区的不利影响。梁的垂直加腋，是由于支座处弯矩或剪力过大，增大梁端有效受力截面，用以抵抗弯矩或剪力。
梁侧的纵向构造钢筋和受扭纵筋，梁侧纵向构造钢筋是为了加强钢筋骨架的刚度，同时防止混凝土收缩和温度变形而产生裂缝，在梁两侧布置的纵向钢筋。受扭纵筋，是由于框架梁两侧受力不同，对框架梁产生一定的扭矩时，设置的纵向钢筋。这两种钢筋都是在梁两侧对称布置，一般来说，纵向构造钢筋根据规范要求设置即可，而受扭钢筋需要经过计算；纵向构造钢筋代号“G”,受扭钢筋代号“N”。
梁加腋模板施工
抗震设防烈度和抗震等级，抗震设防烈度是地面及建筑物受地震破坏的程度，我国的抗震设防烈度是国家专业部门针对不同地区特点，设置规定的一个具有地区代表性的经验数值。一般抗震烈度有6度、7度、8度、9度。抗震等级是人为赋予建筑物结构抵抗地震破坏的属性，分为一、二、三、四，四个等级。建筑物要达到某个抗震等级，在结构施工时，结构构件的连接就必须满足这个等级的构造要求。结构施工时，只需考虑抗震等级即可。
了解这些与梁相关的基本概念，再来熟悉与了解图纸，是不是就容易多了呢？
