关于【cad打散命令】:CAD直线命令找不到辅助线该怎么办?，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad打散命令：CAD直线命令找不到辅助线该怎么办?
- 2、CAD块无法分解怎么办？
1、cad打散命令：CAD直线命令找不到辅助线该怎么办?
1、选择打散。在在命令行输入爆破的命令：explode，在按enter 键。还是无法捕捉矩形的宽。此时就应该考虑添加辅助线的办法了。
2、接着滚动鼠标的滚轮在当前窗口将图形无限放大，移动构造线使其与长方形上边界重合。
3、计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
2、CAD块无法分解怎么办？
直接这么问很难回答，因为有两种情况，一种是普通的图块可以设置不允许分解，还有一种情况是一些CAD工具软件将图纸做成了多重插入的匿名块，这么做是为了保护图纸，不让别人编辑修改图纸。
情况不一样，解决问题的方法也不一样。下面就简单给大家介绍一下。
1，图块被设置为不可分解
创建图块时默认是允许分解的，但我们可以设置为不允许分解，下面我们就看设置不允许分解的操作，以及遇到这种图块后的处理办法。

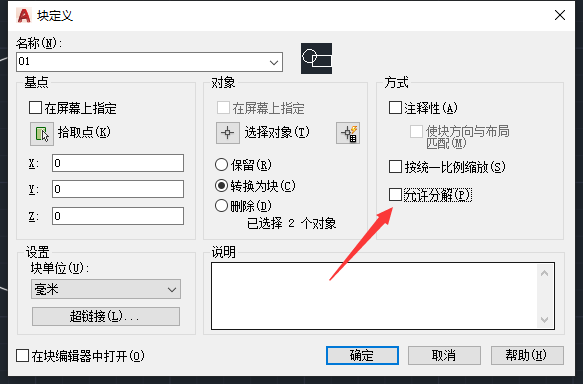

要完成下面的练习可以绘制一个简单的图形，例如一个圆或加上一个矩形，选中绘制的图形后，输入B，回车，打开图块定义对话框，在对话框给图块起上名字，设置好基点坐标，取消勾选“允许分解”选项，如图所示。
2，单击确定按钮，关闭创建图块对话框，同时完成了图块创建。我们来测试一下图块是否可以分解。

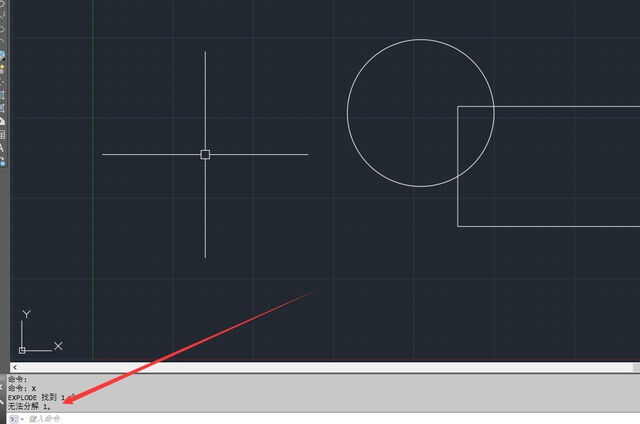

3，在工具栏或面板单击分解按钮，或者输入X后回车，选择图块，在命令行我们会看到图块无法分解的提示，如图所示。
4，这种图块我们怎么重新设置成让它可以分解呢？操作也很简单。
双击图块，打开编辑块定义对话框，单击确定按钮，进入块编辑器。（如果图块是属性框，双击会弹出增强属性编辑器，可直接输入BEDIT后回车或在菜单面板中执行块编辑器功能）

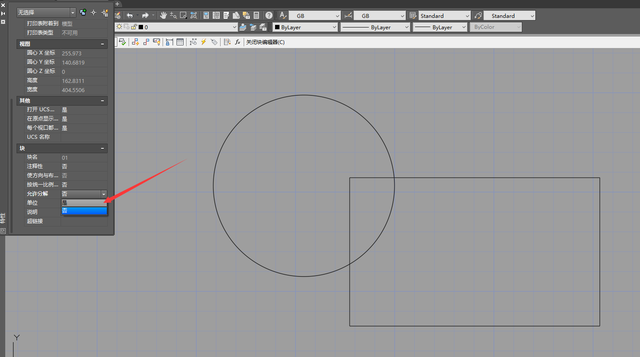

进入快编辑器后不要选中任何图形，打开特性面板（CTRL+1），找到允许分解的参数，在后面的下拉框中选择“是”。

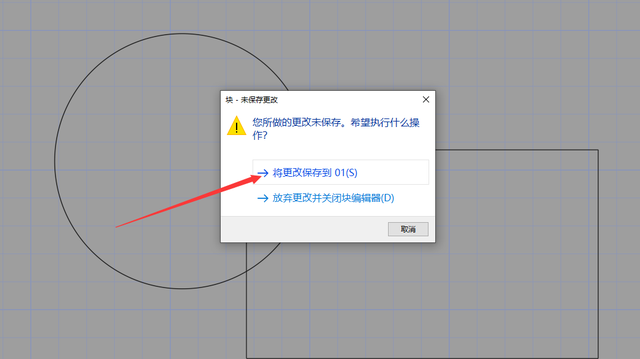

5，单击“关闭块编辑器”，选择将更改保存到图块中。

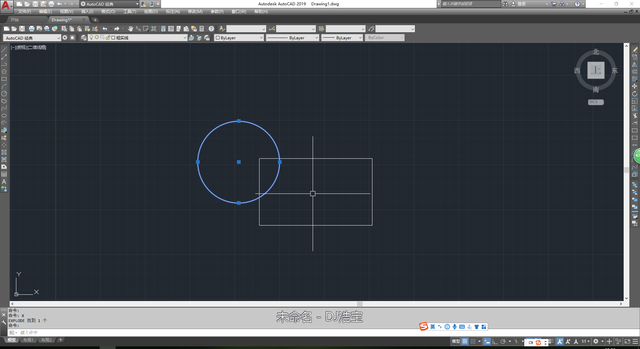

6，此时我们再尝试分解图块，可以看到图块已经可以被分解了。
7，多重插入块如何分解
多重插入块也是无法直接分解的，如果我们看到图块显示为多重插入块，需要先在特性面板(CTRL+1)看一下图块名是不是*U开头的，如果不是*U开头的匿名块，要分解也很容易。
8，对于这样的多重插入块，要分解也不难，就是重新插入一个同名的图块，分解就可以了。
9，多重插入的匿名块如何分解
一些多重插入块的图块名前带*U，这种是匿名块，匿名块在插入I对话框是找不到的，这类图块通常都是由一些加密的工具或插件生成，主要是为了防修改的。
10，这种图块用常规的CAD操作是无法分解的，网上专门针对这类图块处了一个解锁的插件。插件名称是LOCKDWG.VLX，大家可以去百度搜一下。
上面介绍了几种图块不能分解的几种情况和解决办法，但这些办法还不能保证被加密的图块就一定会被分解。
如果实在不行，我们又想编辑图纸的话，那只能利用输出矢量文件再输入的方法，例如输出PDF文件再输入，输出WMF后再输入WMF文件，但输出这些文件再输入后，一些CAD图形可能就会丢失原有的属性，例如标注就不再是标注，如果输出成WMF，文字都可能被转换成图形。
如果不小心将图块设置成不分解了，可以自己取处理，如果别人给我们的图纸经过加密处理，就是希望我们可以看、可以打印，但不能编辑，如果没有特殊需要，也没有必要非去分解。
本文关键词：cad直线命令用不了怎么办，cad直线没有辅助线，cad画线辅助垂直线不在，cad画线的辅助线不见了怎么打开，cad直线找不到在哪里了。这就是关于《cad打散命令，CAD直线命令找不到辅助线该怎么办（CAD块无法分解怎么办）》的所有内容，希望对您能有所帮助！
