1、自已组装电脑，首先要知道机箱跳线怎么接，懂得后就可以组装了.

一.开机跳线

1.通常我们机箱里面有常用的几个插头线,POWER_LED电源指示灯、HDD_LED硬盘指示灯、POWER SW开关机按键 、RESET SW重启按键这四个跳线，其中这4个跳线最重要的是POWER SW开关机按键，这个跳线没有插好直接会影响不开机，其他几个信号线可以不插也不影响你不开机.

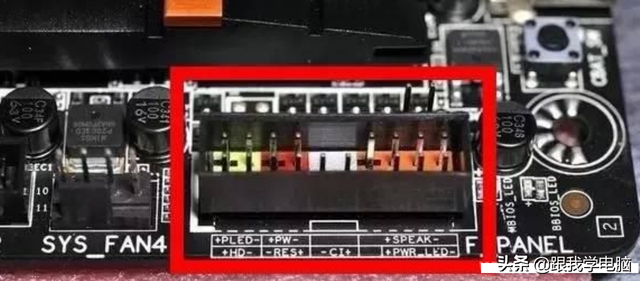

2.接下来我们先了解一下内部结构，电源指示灯一般都有两根:PLED+&PLED-，就是一根正极与一根负极这样才能点亮内部的发光二极管，电源开关：同样也有2根：PW+&PW- 其中开机信号主要是PW+此信号与主板任何一个地都能形成触发，喇叭一般为了好区分一般有4根：通常用到2根即可.其他的HD/RES/PWR_LED都是2个线，组装时一定要认识主板上这个接口,如下图所示:

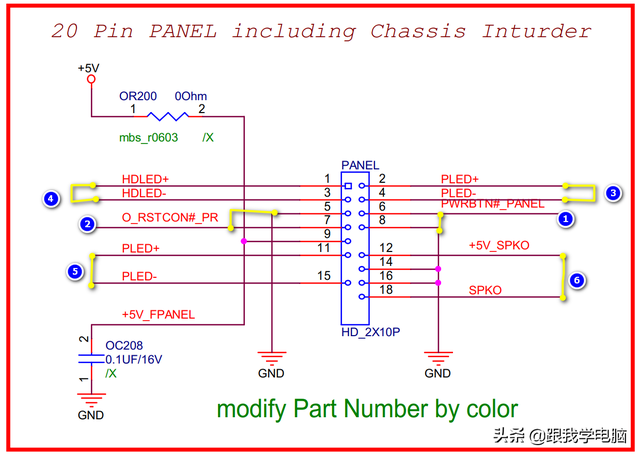

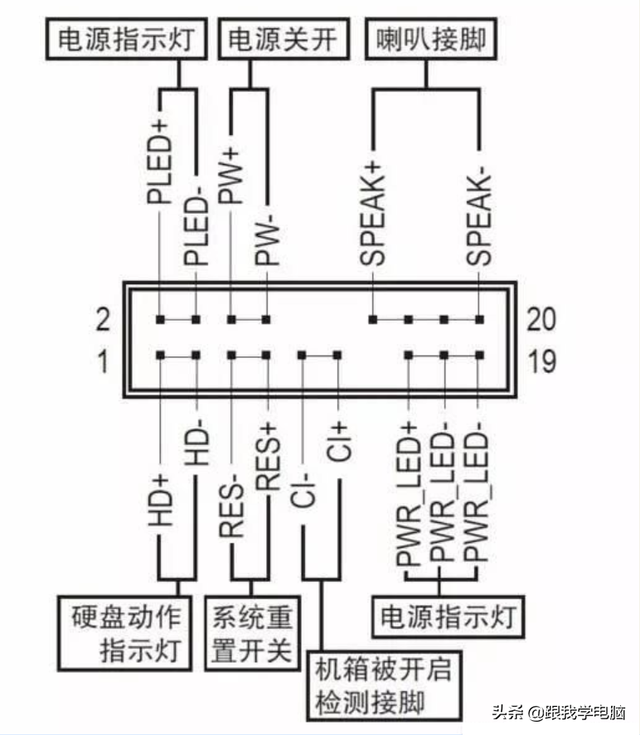

3.我们拿一块主板开机pin针信号说明一下，通过以下这个图可以看出最主要的只有两个信号非常重要，一个就是开机信号:PWRBTN,还有一个就是复位：O_RSTCON，我们发现这两个信号如果碰到一起就会形成回路变为低电平，这样就会开成触发信号，所以信号pin针旁边一般有个地，这样主要是做触发使用的.

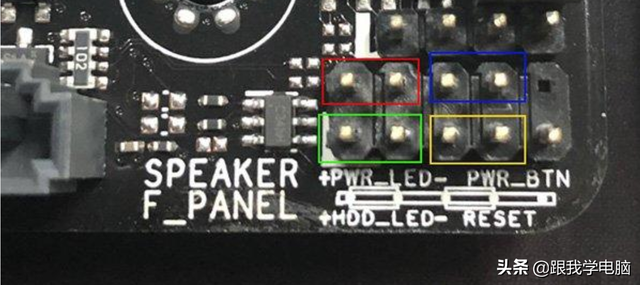

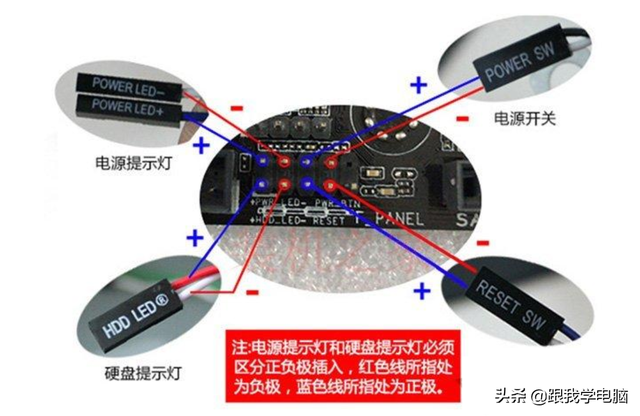

4.我们机箱跳线都标识，左边+（正极），右边-（负极）,红色框标识是PWR_LED，对应机箱连接线的Power LED的跳线，需要区分正负极,绿色框标识是HDD_LED，对应机箱连接线的HDD_LED的跳线，需要区分正负极,黄色框标识是RESET，对应机箱连接线的RESET SW跳线，不需要区分正负极,蓝色框标识是PWR_BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。（有些主板开关标识可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。）

5.其实很多主板比较人性化，不同的接线用颜色区分，同时主板还印刷了标识说明，有些主板就没那么清晰明了，这样就需要一定的经验值了，如下2种主板就需要你自已区分了.

图1

图2

二.FAN插针

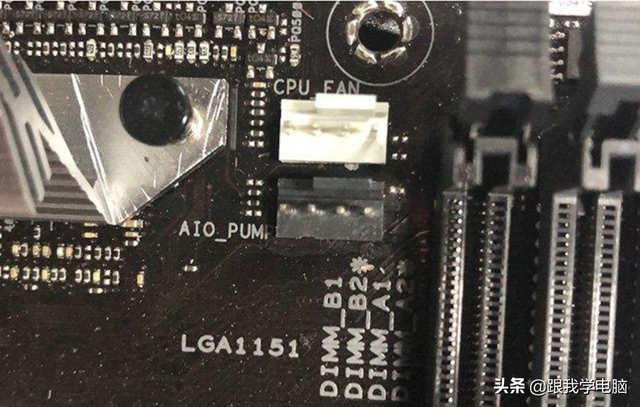

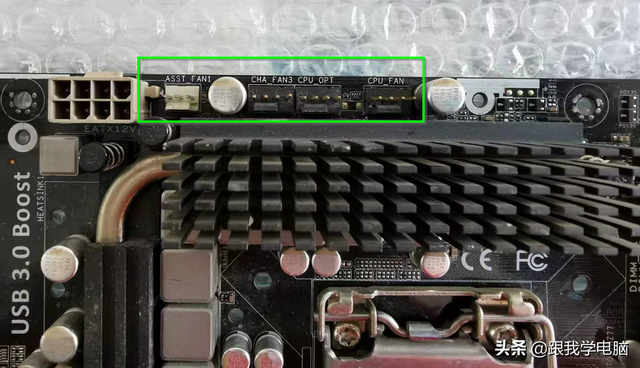

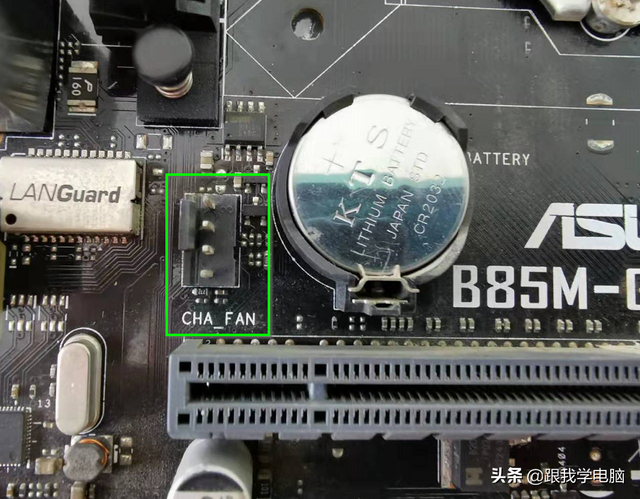

1.主板上的CPU_FAN是CPU散热器风扇专用接口，带有防呆接口设计，一般不会插错的。不少小白误将CPU散热器风扇的电源线插到了CHA_FAN，那么就会造成主板BIOS中无法监控风扇转速，实现智能调速功能等问题，可能还会出现开机F1报错，我们按F1键才能正常开机，有些偏高端的主板，除了CPU_FAN之外，还有可能有CPU_OPT或者AIO_PUMP接口，这个两个主要是水泵供电接口

三.USB2.0插针

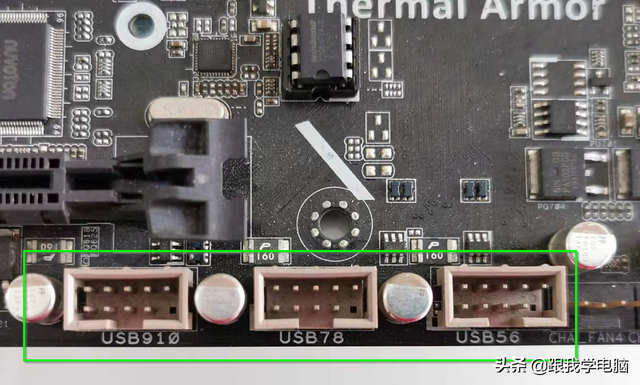

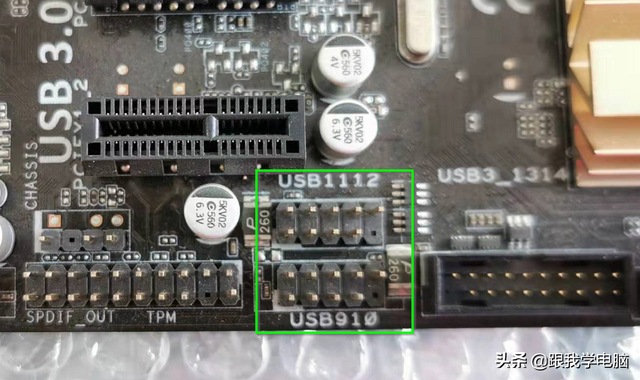

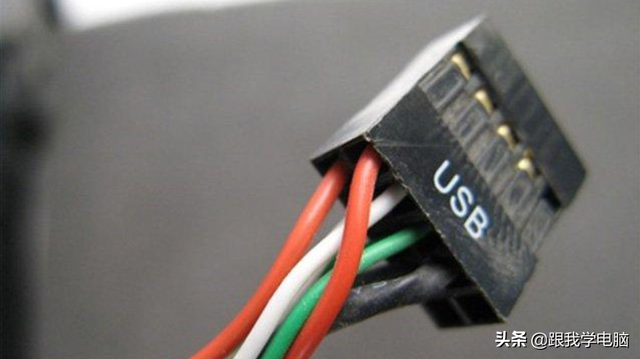

1.主板上的USB2.0插针，主要是为了给机箱前置USB2.0提供跳线，一般为9针插针，并且在主板上方或者下方有标注USB，设有防呆设计，反插无法插进去。

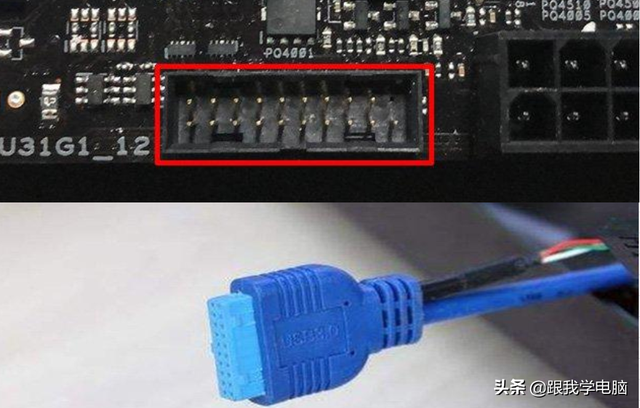

2.还有一些机箱前置I/O上设有USB3.0接口，如下图所示就是USB3.0接口，USB 3.0又名USB 3.1 Gen 1，19针插针，找到机箱的USB3.0接口连接线插上就可以了,另外有些主板USB在一个朔胶接口，这样直接插上就行了.

四.音频插针

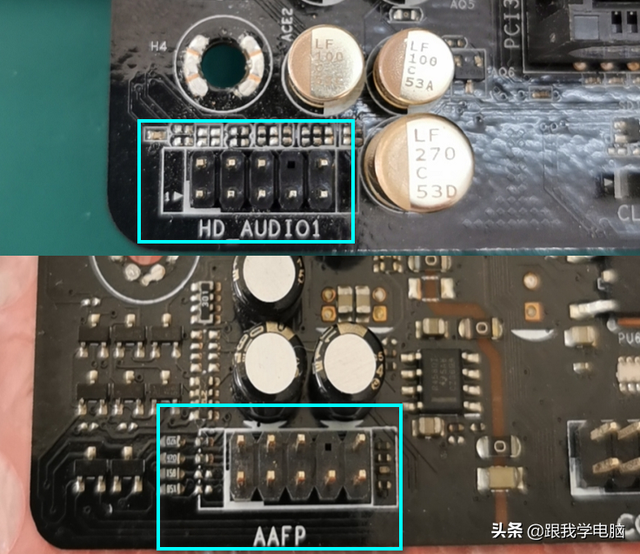

机箱上的前置音频插针，主板上可能会标注AAFP、FP AUDIO、HD AUDIO/AC’97等字样，这个跳线一般都是双排端子，一般在主板的正面左下则，如下图所示：

2、风扇电源线接在主板哪里，风扇电源线接反了会怎么样

假设CPU风扇上的参数为：电源参数：12V,0.25A，输入功率：3W。各个参数的含义为：
1. 12V为主板提供的电压。
2. 0.25A是这个风扇需要的电流。
3. 功率就是12V*0.25A=3W。也就是说这个风扇需要3瓦的功率。

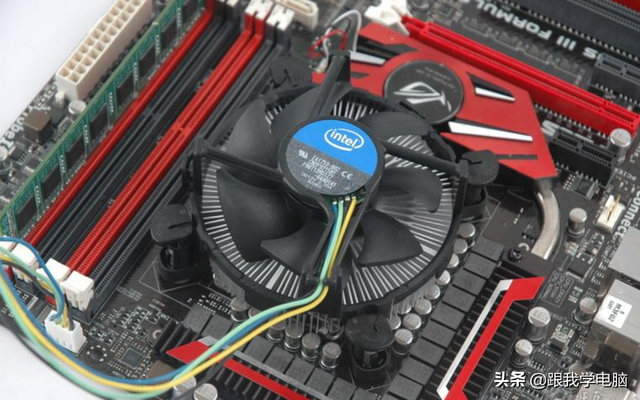

CPU的风扇和散热片，其实就是利用它们快速将CPU的热量传导出来并吹到附近的空气中去，降温效果的好坏直接与CPU散热风扇、散热片的品质有关。

3、电脑显卡风扇电源接头

找主板上的一个3针接口 下面标示的是“symfan1 2”等 就和cpu风扇接口一样。你找到cpu风扇接口再找主板上一样的其他接口插上去就行了

4、关于CPU风扇的电源接口定义

呵呵 猫还用散热啊？楼主是不是多此一举啊？

不过我告诉你各线的功能了~~~~

原装的应该是四线的吧？？？黑和红是供电的 电压保持在五到六负就可以了
如果你嫌噪音太大了 可以减低转速 降低电压就可以了 黑是负 红是正

还有两根 一个是测速的 另一个是调速的 如果你只是想让风扇转

用黑和红就可以了

5、电风扇直接接电源不要开关和定时怎么接呀

电风扇油三个档位 如果不要开关只能接固定的一个档位 ，黑线与电源零线对接，红线与电源火线对接，其它两根蓝线和白线直接包起来

6、cpu风扇电源接口哪条线正极哪条是负哪条调速呀

红色是电源正极，黑色是电源负极，黄色是转速侦测。
