关于【单相电机怎么测好坏】:如何用万用表测量单相电机的好坏，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、单相电机怎么测好坏：如何用万用表测量单相电机的好坏
- 2、电工知识：万用表判断单相电机好坏的图解，7张图简单易懂
1、单相电机怎么测好坏：如何用万用表测量单相电机的好坏
用万用表测量单相电机好坏的方法如下：
1、把万用表打到通断挡，把三根线交换测量；
2、测出公共线，黑表笔接公共线；
3、用红表笔分别测其中两根线；
4、观察阻值是否相同；
6、如果阻值无穷大或是零就说明单向电机损坏了，否则没有损坏。
单相电机一般是指用单相交流电源供电的小功率单相异步电动机。它是一种将电能转化为机械能的装置，通常单相异步电动机容量都较小，只需单相电源供电，使用方便，广泛应用于工农业及生活电器等领域。
2、电工知识：万用表判断单相电机好坏的图解，7张图简单易懂
这种是常见的单相电机，加了一个启动电容，今天我们来看一下怎么用万用表在不通电的情况下估测电机的好坏。首先我们要了解这种单相电机的内部结构。

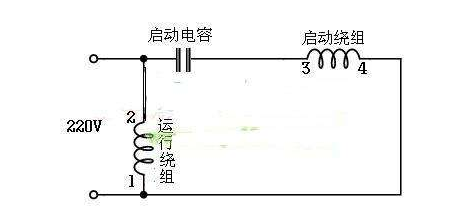

内部简易图
电机内部有两个绕组，一个主绕组也就是运行绕组一个是副绕组也就是启动绕组。所以我们可以用万用表的电阻档来判断绕组的好坏。

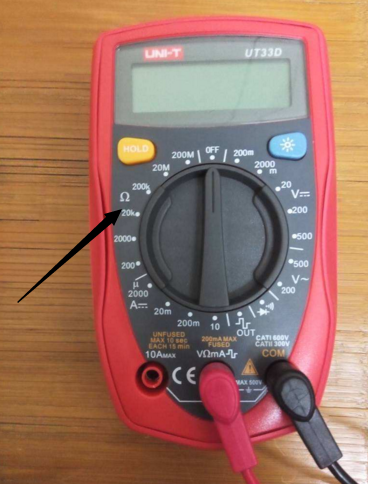

万用表的电阻档

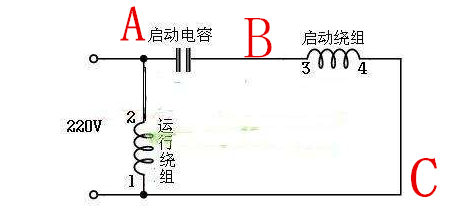

编一下号
从上图我们可以看出，AB之间的阻值其实是两个绕组串一起的结果，所以阻值最大。BC的阻值是启动绕组次之，AC的阻值是运行绕组阻值最小。而且满足AC+BC＝AB。（大多数单相电机的主绕组阻值都小于副绕组）另外C点是公共端。单相电源接AC也行BC也行，只不过分正反转。

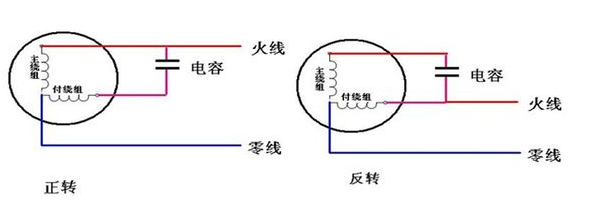

图中零线就是公共端
以上图为例，只是改变了火线的位置，电容的两端就是改变方向的所在。当然了单相电机火线零线可以接反。

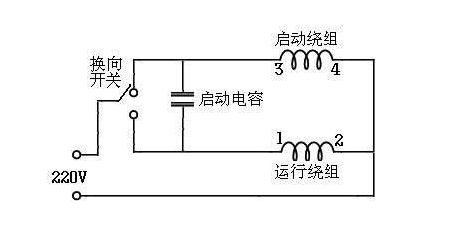

加个换向开关
加换向开关的方法，就是切换电容两端的接线。万用表判断绕组正常以后，还要测绕组对地的绝缘。因为在正常工作的时候，电机的外壳是接地的，所以我们可以直接测绕组和电机外壳之间是否有阻值。如果绝缘良好电机就是好的，也就是阻值无穷大。如果不知道测哪根，就把三根线都测一下，三根线都和外壳绝缘就是好的。
本文关键词：如何用万用表测量单相电机的好坏电路，如何用万用表测量单相电机的好坏视频，如何用万用表测量单相电机的好坏电容，怎么用万用表测量单相电机的好坏，单相电机用万用表怎么测量好坏。这就是关于《单相电机怎么测好坏，如何用万用表测量单相电机的好坏（万用表判断单相电机好坏的图解）》的所有内容，希望对您能有所帮助！
