开关接线LL1L2各是什么意思，开关上的ll1l2是接什么线的（电气读图基础知识）

关于【开关接线LL1L2各是什么意思】:开关接线LL1L2各是什么意思，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、开关接线LL1L2各是什么意思
• 2、电气读图基础知识，实例讲解，如何看懂电气图纸

1、开关接线LL1L2各是什么意思

　　L是火线进线口，L1是火线出线口，L2是双控出线口。

　　这是双联开关，如只接单控线路，L接火线，L1接开关出线，L2不接。如果按双控线，如果按双控线，需要两个这样的开关按线。（如果一个灯只有一个开光环控制怎可以忽略此接口直接用L1接口即可）。

　　只要是与电相关的东西，字母“L”都代表火线，“N”都代表零线—地线是用一个长得很像WIFI信号的标志来表示的。

　　开关插座在接线时也遵循这一原则：每一个接线柱上都标注了需要接线的属性，标注L的，就接火线—以此类推。

　　墙壁开关比较特殊，这种开关上没有零线和地线，只接入火线。所以我们从墙壁开关的接线柱中找不到“N”标志和地线标志，全都是L—由于“L”太多，所以分成了L1、L2。

2、电气读图基础知识，实例讲解，如何看懂电气图纸

很多朋友问怎么才能看懂电工图纸，今天就用一些实例图来给大家做一些分析，一步步展示一下电路图的读图方法，一起看看吧！

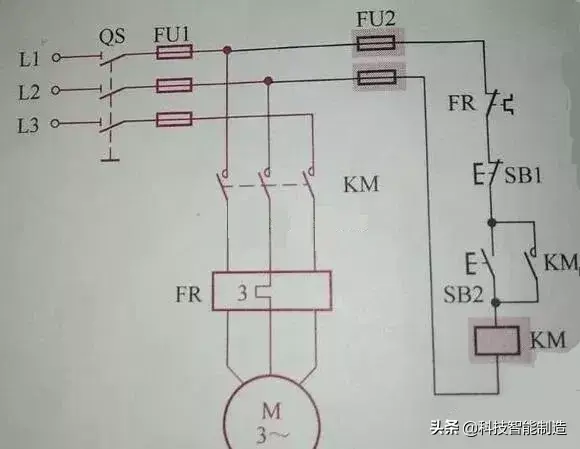

电动机控制线路分为主线路和控制线路两部分。我们看图一般是从左到右从上到下的顺序来看。

从上图来看，左边是主线路图。三相电源经过主开关QS，然后经过保险FU，在经过接触器KM和热继电器FR，最后到达三相电机M。这就是左边主线路图的线路走向。

右边是控制线路部分，相对于主线路部分要复杂的多。

图中以L1和L2为控制电源，说明接触器的线圈线电压是380伏的。下面我们来看一下控制线的走向。

控制电源lL1和L2从主开关分出，方便测试，检修。

电源L1经过热继电器FR的长闭点（NC），然后来到停止按钮SB1，从停止按钮SB1分出两条线路，一条通往启动按钮SB2，一条通往接触器km的常开辅助触点（NO），然后这两条控制线同时接到接触器线圈的一个接点，这就是L1的线路走向。

控制电源L2直接接到接触器线圈的另一个接点。

这就是上图整个线路的走向，下面我们简单说一下操作流程。

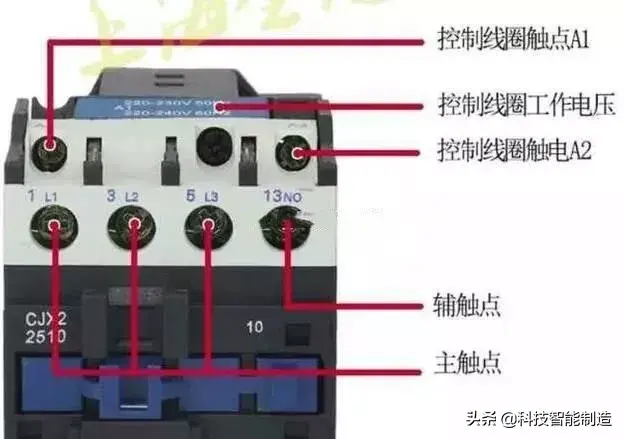

接触器实物接线图

启动时按下启动按钮SB2，接触器km线圈得电，接触器主触头吸合，辅助触头吸合并自锁形成一个回路，电动机得电运转。
需要停机的时候只要按下停止按钮SB1即可。按下停止按钮SB1，接触器线圈失电，主触头和辅助触头释放，切断电动机电源，电动机停止运转。

当电动机过载或者过热的时候，热继电器内部的金属片受热弯曲，推动FR常闭触点断开，接触器线圈断电释放，电动机脱离电源停止转动，从而保护电动机。

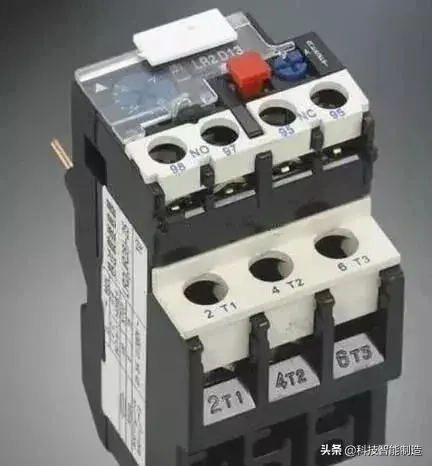

热继电器实物图，NO是常开点，NC是常闭点。
