关于【示波器使用方法】:数字示波器使用方法，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、数字示波器使用方法
- 2、简谈一下示波器是怎么使用的，在进行信号处理的时候会经常用到
1、数字示波器使用方法
示波器的两个按键：AUTO：自动设置功能 调节各种控制值,以产生适宜观察的输入信号显示。 RUN/STOP动行/停止：示波器正在采集触发后的信息/示波器已停止采集波形数据。
数字示波器信号显示控制：水平控制按钮的操作：HORIZONTAL菜单，改变水平刻度和波形位置。屏幕水平方向上的中心是波形的时间参考点， 调节位置按钮，波形左右移动。垂直控制按钮的操作：显示波形，调节垂直标尺和位置，以及设定输入参数，每个通道需要单独调节。通过调节位置按钮，能让波形上下移动。
示波器触发模式：示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。示波器的基本触发模式有三种：自动模式（AUTO）、正常模式/常规模式（NORM）、单次模式（SINGLE）。在自动模式（AUTO）模式下，不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。正常模式/常规模式（NORM）模式下，示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。“单次模式（SINGLE）”扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，即使后面再有满足触发条件的信号出现也不再进行扫描。
2、简谈一下示波器是怎么使用的，在进行信号处理的时候会经常用到
今天我们来谈一下示波器是如何使用的，对于示波器呢，就像其名所谓示波器就是显示信号波形的一起，提起信号波形让人感觉有一个高高大上的感觉，其实我们所使用的家用220v交流电就是一个种正弦波信号，我们可以这样认为，再贴近一点的就像我们说话发出的声音，这也是一种信号，但是不是电信号。
我们今天所要讲述的示波器其实就是显示电信号的一种仪器，它能显示各种波形，我想对于从事于电子工作者的劳动人员对它并不陌生，也能深刻体会到它的重要性。
信号不可能凭空产生，因此这次我们选用了信号发生器作为我们所要显示的信号，来看下这款信号发生器。
信号发生器
我们所产生的信号为1kHz幅度为1v的正弦信号，有了信号之后把信号发生器的探头和示波器的探头连接起来，具体见下图
探头相连

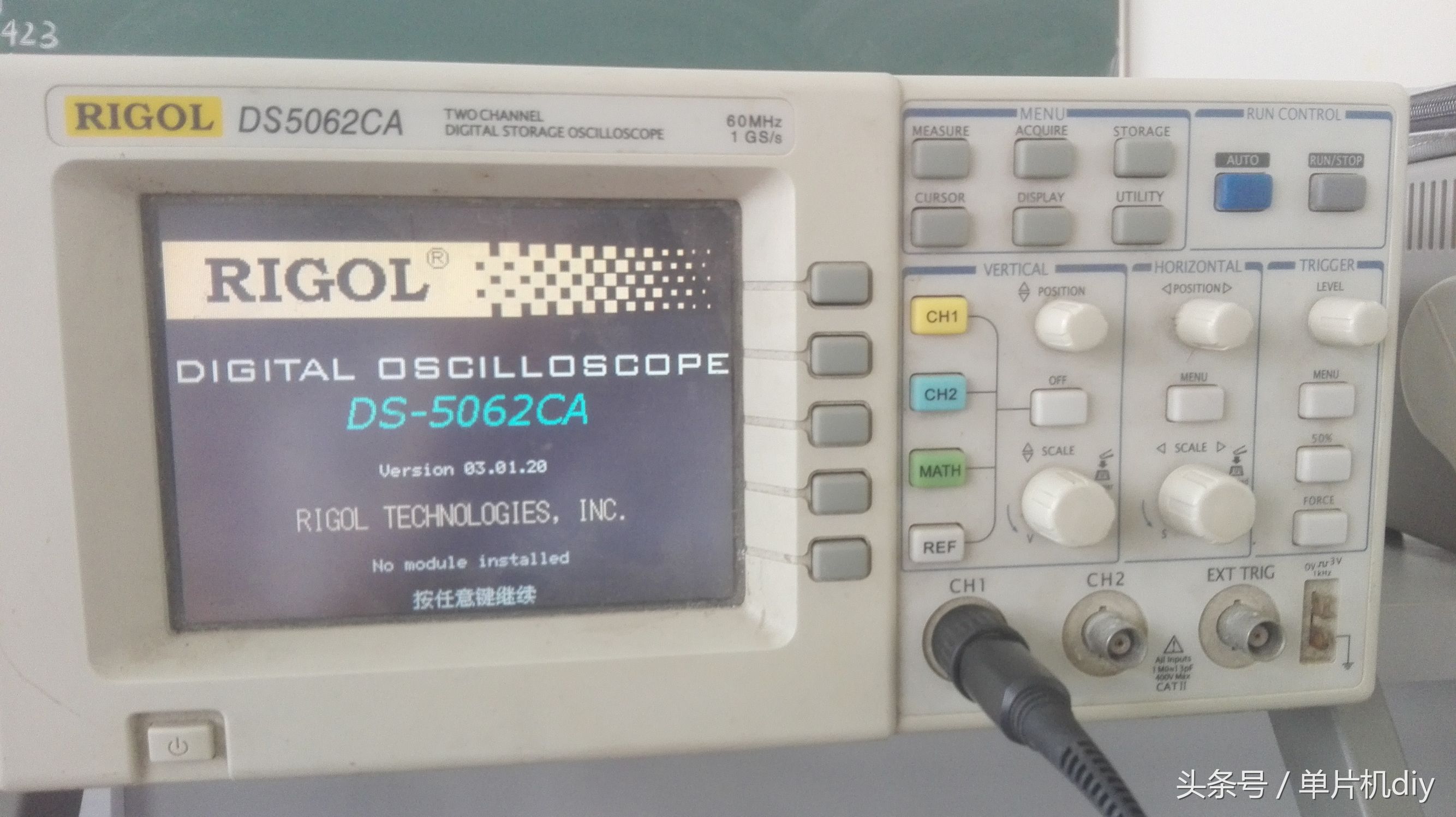

然后打开示波器
示波器

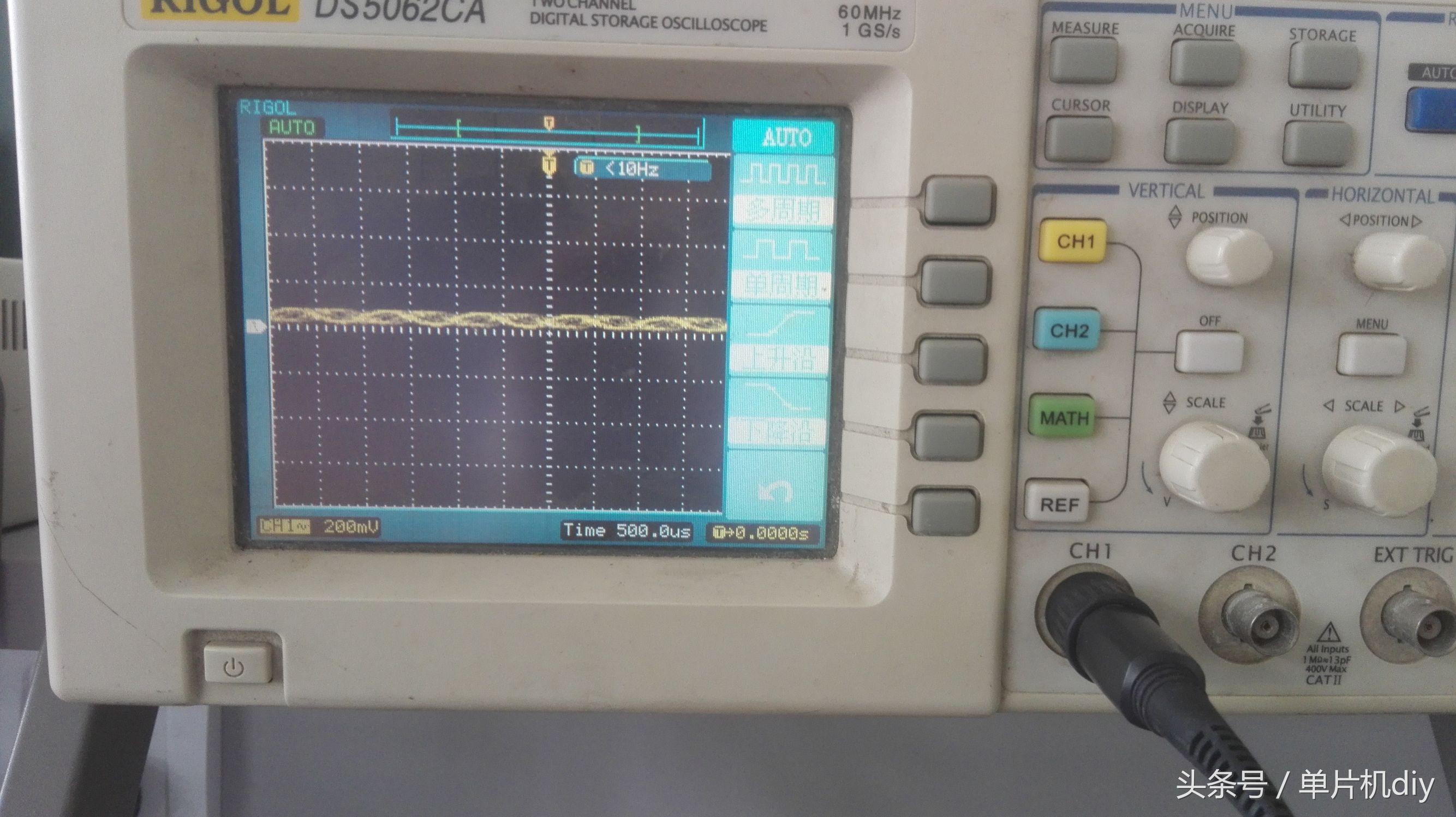

然后我们再随便按一个示波器按键就可以显示出我们测量的波形

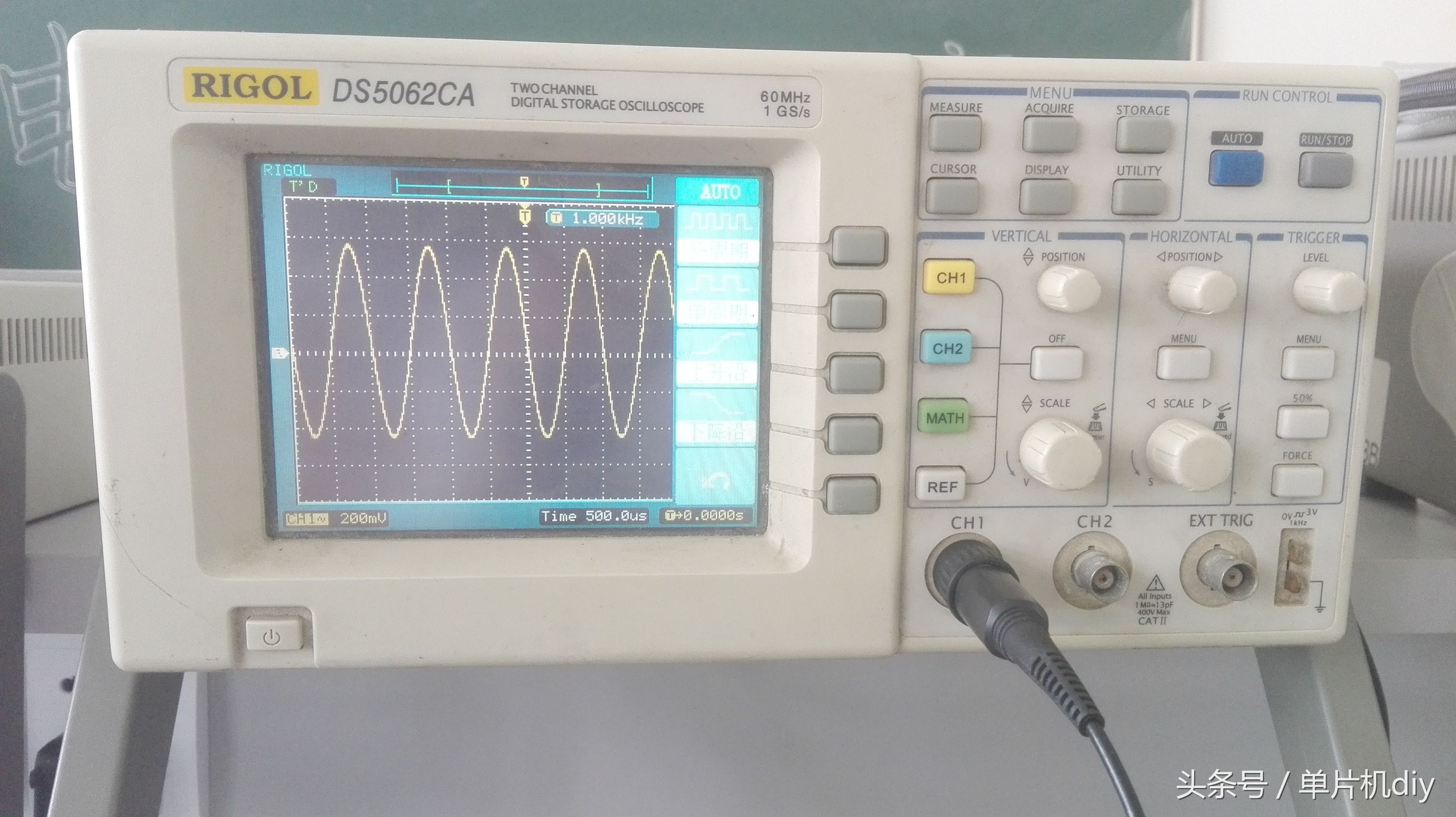

但是示波器显示的波形太小，不能够看清实际波形，这就需要我们调节一下示波器的旋钮，使其能够正常显示信号输入端的信号，此时最快的方法就是按下示波器的蓝色按钮，也就是示波器上的AUTO 键，稍等个两秒左右，我们能够很清楚看到示波器上显示出我们所测量的波形

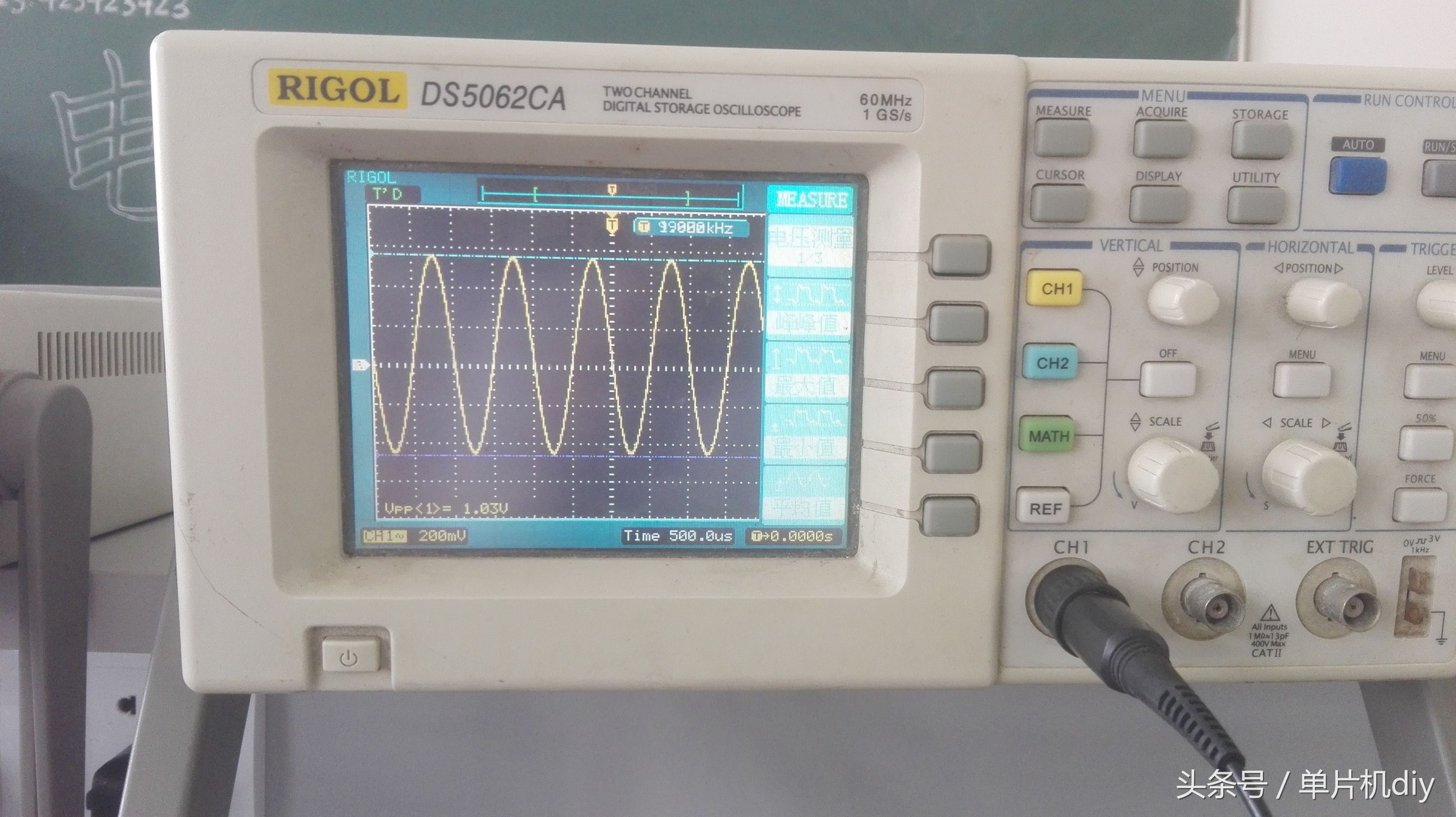

正常显示波形之后如果你想看下输入信号的一些参数，我们可以按下示波器上的MEASURE键，在显示屏的右端有很多参数，就像上图所显示的，我们可以选择适当的档位对应屏幕右侧紧挨着的一排按钮，如果我们想要测量信号电压就按下第二个按钮，然后选择峰峰值也是第二个按钮，这时候我们可以看到屏幕左下角能够清楚显示我们输入信号的峰峰值。
图片上可以清楚的看到，我们测量的电压为1v左右和我们输入信号的电压相同，这说明我们把信号发生器产生的信号正常显示出来。
当然除了这种自动调节外还有一个手动调节现实输入信号，但是手动调节的太繁琐麻烦，在实际用的并不多，自动调节操作方便，显示的信号较为合理，这种所使用频率远远大于手动调节，所以我们只要学会这种操作方便的方法即可。
