关于【cad视口比例】:cad中怎么查看布局中视口比例，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad视口比例：cad中怎么查看布局中视口比例
- 2、CAD关于视口三大难题你解决了几个？一个都没
1、cad视口比例：cad中怎么查看布局中视口比例
cad查看布局中视口比例的方法如下：
1、打开一个要查看布局视图比例的图纸；
2、点击界面下方的布局选项，进入到布局界面；
3、进入到布局界面，需要在布局界面进行操作；
4、鼠标右键点击右上角工具栏右侧的空白处，弹出来的选项，点击ACAD选项；
5、然后在弹出来的选项卡中，点击视口选项；
6、然后会弹出来视口窗口，可以看到目前的布局中的视口比例，点击下拉箭头，还可以选择新的比例；
2、CAD关于视口三大难题你解决了几个？一个都没
今天我们就来共同探讨一下关于CAD视口的五大难题，你都解决几个了？
一、同一个图形在模型空间显示为虚线，在视口中显示为连续线
分析原因：【PSLTSCALE】系统变量可以控制在图纸空间视口中显示的对象的线型比例缩放

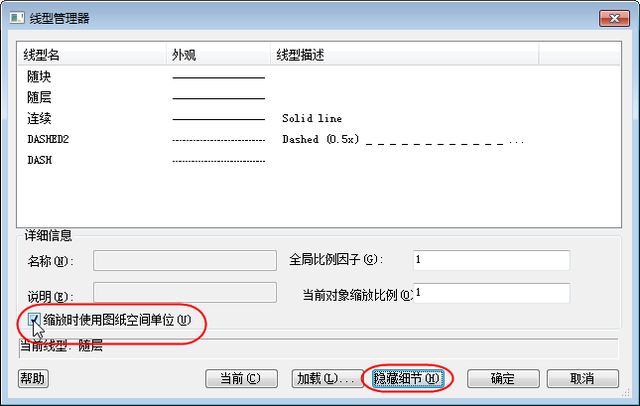

在命令行输入【LINETYPE】，然后【回车】打开【线型管理器】对话框。
单击【显示细节】转变为【隐藏细节】复选框。
撤选【缩放时使用图纸空间单位】复选框。
当撤选【缩放时使用图纸空间单位】复选框，线型的虚线长度按照线型本身进行缩放，虚线长度随视口比例变化。
当勾选【缩放时使用图纸空间单位】复选框，在布局空间中，不论视口比例大小，虚线长度全部按照图纸空间的图形单位缩放，所有视口显示的线型相同。
全局【LTSCALE】因子可以设定全局线型比例因子。
二、从其他图形复制过来的视口，不显示模型空间内容，双击也不能进入模型空间
很可能是视口被自动关闭了
选择视口，按【Ctrl】+【1】组合键打开【特性】对话框。
在【其他】卷展栏下的【启动】选择【是】激活视口。

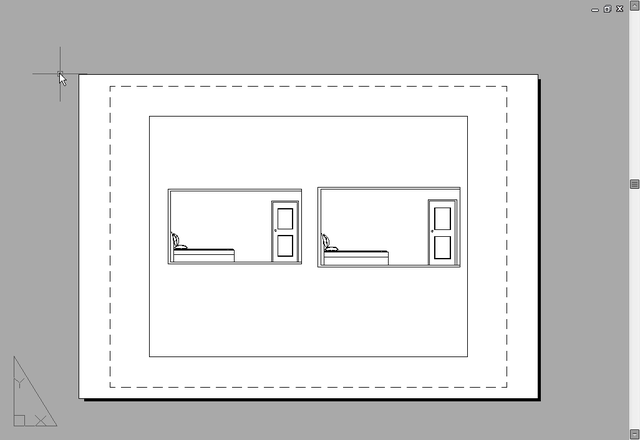

三、双击视口内部可以进入模型空间却找不到视口边界
可能是视口图层被关闭或冻结

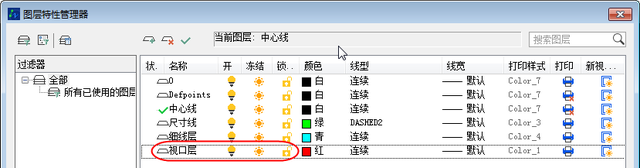

在【图层特性管理器】中找到视口图层，打开或解冻图层即可
这三个关于CAD视口的难题你解决了几个？
