1、sdr11和sdr17的区别
承受能力有所不同。SDR越大，承压能力越低，反之SDR越小，承压能力越高。sdr17的承受能力大于sdr11。
SDR表示标准尺寸比，即管件材的公称外径与公称壁厚的比值。
管材是用于做管件的材料。不同的管件要用不同的管材，管材的好坏直接决定了管件的质量。建筑工程，建筑工程，电厂，化工厂等多用此类管材。低压锅炉用无缝钢管有执行标准GB/T9948，石油裂化用无缝钢管有执行标准GB/T14976，流体输送用不锈钢无缝钢管，常见材质有合金，不锈钢。
管材包括PPR管，PVC管，UPVC管，铜管，钢管，纤维管，复合管，镀锌管，软管，异径管，水管。
2、农村“煤改气”项目工程设计思路的探讨
摘要：随着大气污染治理工作的推进，北方农村“煤改气”工作得到跨越式发展，很多地区“煤改气”工程的实施已初见成效。然而在“煤改气”的实施过程中也暴露了一些列问题，如施工问题、运行问题。这些问题除去其中管理方面的因素，工程前期的设计至关重要。本文从煤改气项目工程设计前期准备工作、设计思路等方面进行探讨，以供参考。
关键词：煤改气；工程质量；前期工作；设计思路
前言
如今，政策环保工程“煤改气”已进入农村千家万户，但因多数“煤改气”工程为当地政府“一刀切”式决定，缺乏扎实的前期调研，仓促上马，工期紧张，任务繁重，设计、采购、施工周期严重压缩，给后续运行带来不少问题：高气价、气荒、管道隐患、用气安全等。随着近年“煤改气”热度的下降，各地市、县对于煤改气、煤改电的选择也逐渐趋于谨慎、理性。同时对于后续新增“煤改气”工程的设计、施工也提出了更高的要求。
一、“煤改气”项目设计的前期工作
大部分地（区）市（县）决定实施“煤改气”并确定具体实施的村庄，都是在七八月份，在北方地区冬季采暖时间从十一就要开始，意味着大部分的“煤改气”项目要在100-120天也就是三、四个月左右的时间完成，其中包括勘查设计、材料采购、组织进场、工程施工、竣工验收、点火送气等工作。如何能确保在工期紧张的情况下，保质保量的完成煤改气工程施工，前期工作（包括资料收集及入村摸排）的准确、详实、高效，是“煤改气”项目成功实施的关键。
前期应针对如下方面进行准备：

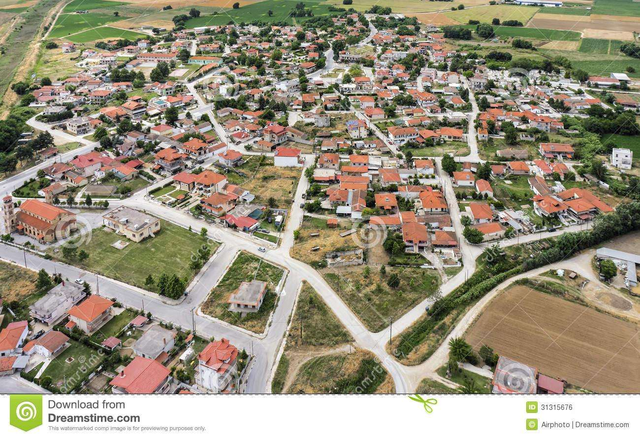

1、地形特征、建筑排列分布及村内道路情况。

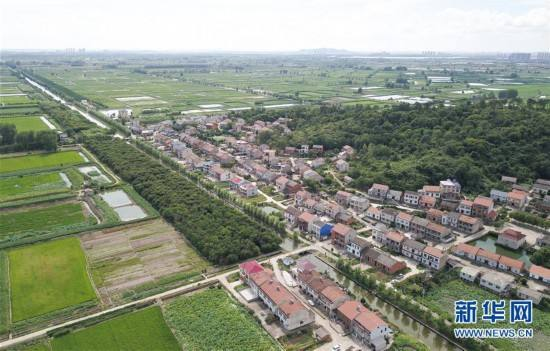

比较简单的方法是委托测绘公司对整个“煤改气”区域进行测量绘图工作，但一般所需测绘面积较大，工作量大、资金投入大，所需时间较长。最好的方法是同当地国土、住建部门对接，咨询是否有该区域的土地资料、航拍资料、地形测绘等，或者近几年该区域有过的其他工程资料，如农村供水、村村道路工程等，可以拿来在燃气管道设计中参考使用。
2、人口户数及分布。
结合地形测绘图，根据建筑分布、道路、地形，将“煤改气”区域分隔为相对独立的供气区块。由熟悉当地情况的人员对各个区块识别确认，确定具体户数。
3、确认采暖单元及建筑采暖面积。
对区域内实施煤改气的建筑入户核查，确定采暖面积，并同户数对应。
二、“煤改气”供气模式
1、集中供暖

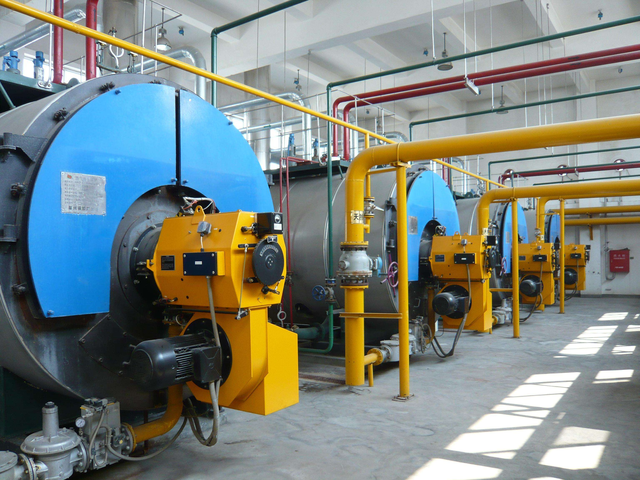

在村内修建锅炉房、换热器等设施，采用燃气锅炉作为热源，由燃气管道单独对锅炉进行供气，在村内铺设供暖管道，同居民户内采暖管道碰口连接。该方式需铺设燃气管道较少，后期维护成本低，方便管理，居民采暖安全系数高。缺点是村内需铺设两路供暖管道，工程前期投资较大。
2、分户供气

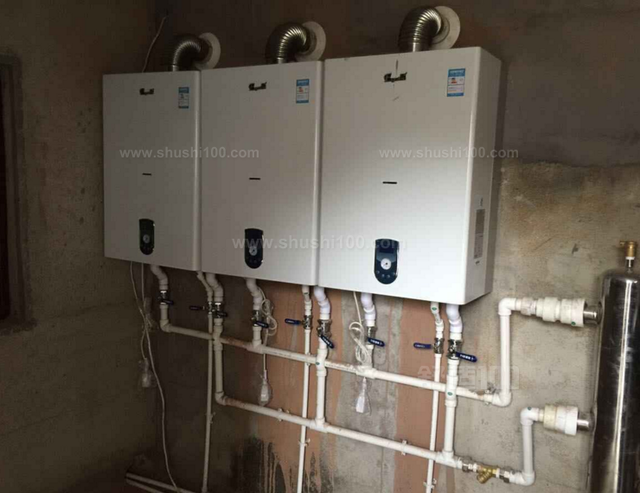

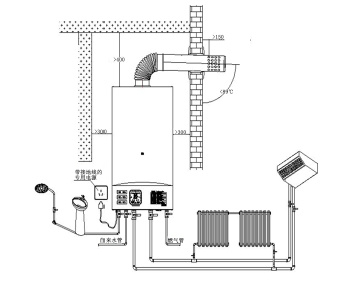

居民采用燃气壁挂炉采暖，区域内每一户居民即为一个采暖单元。在村内铺设中、低压燃气管道，将燃气输送到每户家中的壁挂炉前。该方式较铺设供暖管道，前期工程投资较少，施工难度较低。缺点是架空管道后续运行维护成本高，用户多而散，致使燃气公司管理成本增加，需要燃气公司加大安全用气宣传力度，居民采暖安全系数较低。
三、“煤改气”调压方式
1、集中调压

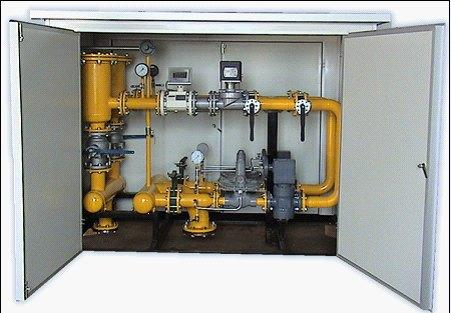

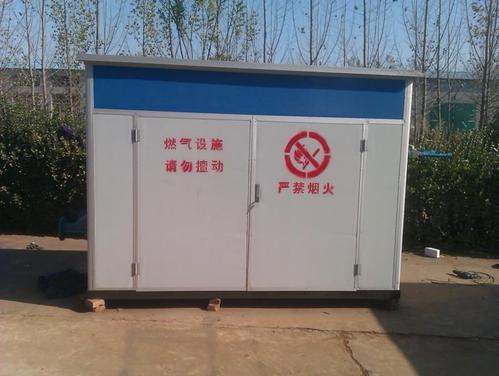

在村庄周边设置燃气区域调压柜，将气源压力由中压（0.2-0.4MPa）调至低压（10kPa以内），村内全部铺设低压管道。其优点是在供气区域内管网系统中无中压管道，运行的安全可靠性高，且调压装置数量少，运行管理维护量少。其缺点是管道的总长度、调压后管径较大，工程造价较高。此种方式是针对居民建筑分布集中，且村内道路宽敞互通的区域。
2、分布调压

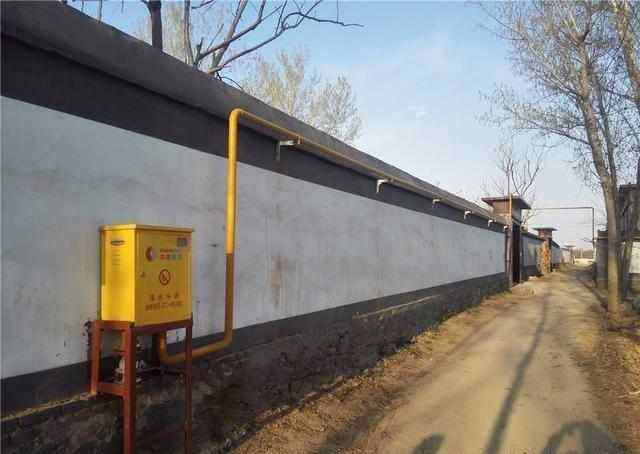

根据道路及建筑分布情况，将“煤改气”实施地区划分为多个小型、集中的供气区域，每个供气区域采用楼栋调压箱进行调压，多个供气区域之间由中压燃气管道进行连接。此方式的特点是供气区域内存在中、低压两种压力级制管道，与上一种方式相比，管道总长相差不大，但供气区域内管网的管径有所降低，工程造价减少。但每个调压装置的供气范围仅为一小块用气区域或几十户居民，调压装置数量多，运行维护工作量和运行管理费用较大。此种方式适合居民建筑分布零散的区域。
四、管道路由及施工方式的选择

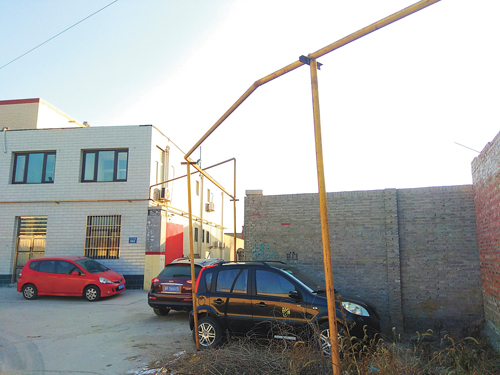

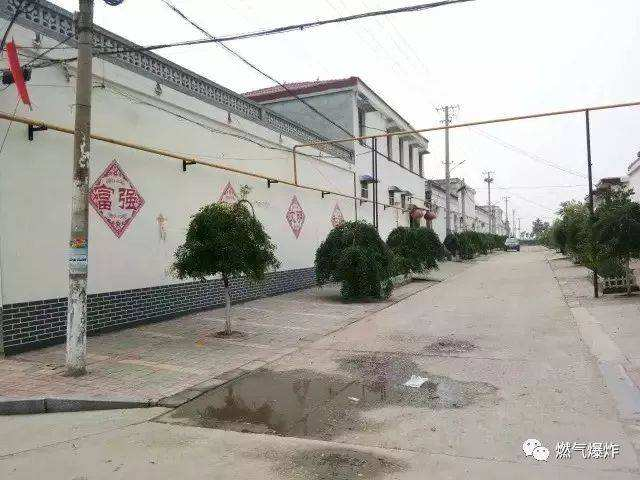

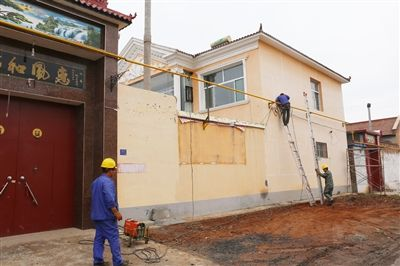

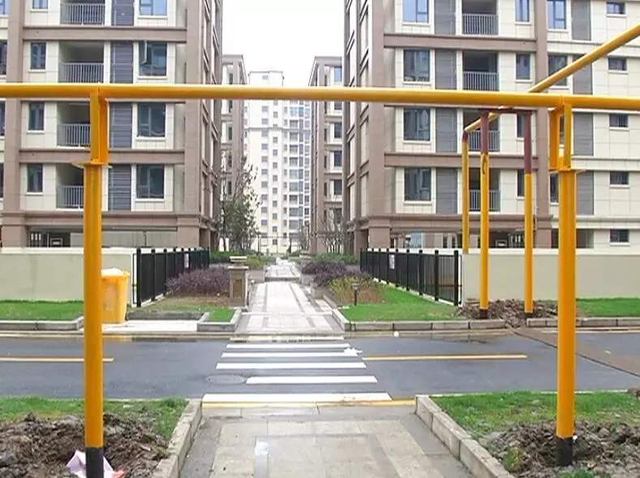

中压管道优先选择埋地，沿村内较为宽敞的道路敷设，施工中可采用大开挖加定向穿越、顶管等多种非开挖方式联合运用；低压管道优先选择架空，沿村内排列较为整齐的建筑墙面架设，当架空管道跨度较长无法满足支架要求时，结合现场条件，选择管道埋地，或采用混凝土基础+钢立柱+管托的形式做管道支柱进行架设。
五、管材及管径的选择
埋地中、低压管道采用PE100高密度燃气聚乙烯管，De90及以下管径采用SDR11厚壁管，De90以上则采用SDR17薄壁管，采购标准执行国标《燃气用埋地聚乙烯（PE）管道系统 第1部分 管材》（GB15558.1-2015）。中压架空管道采用20#无缝钢管，采购标准执行国标《输送流体用无缝钢管》（GB8163-2018），低压架空管道采用Q235B直缝钢管，用户管道采用镀锌钢管，采购标准执行国标《低压流体输送用焊接钢管》（GB3091-2015）。

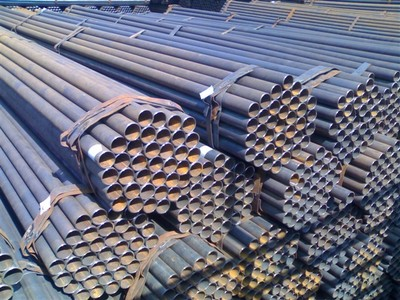

直缝焊接钢管
管径的选择应结合燃气公司采购惯例和应急抢修备用管道，在满足流量的前提下，尽量优化、简单。比如架空管道采用DN100、DN80、DN50三种管径，用户管道采用DN20、DN15两种管径，埋地中压干管管道采用De200、De160两种，村内埋地管道采用De110、De63两种管径。

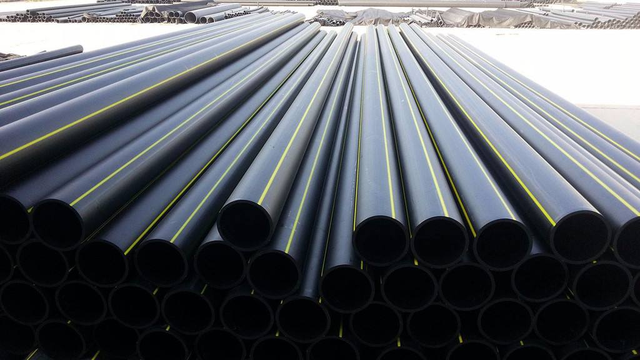

燃气用PE管
六、架空管道的防雷及静电接地
“煤改气”工程涉及的房屋建筑一般属于村民自建，楼层大部分在5层以内，属于低层建筑，房屋无防雷系统（接闪器、引下线、接地网）。工程中燃气架空管道主要为低压部分，大部分架空管道置于房屋墙面上，局部因特殊情况架设于建筑屋顶的管道，须采用壁厚大于4mm的焊接钢管。结合农村实际情况，从安全运行、节约投资的角度考虑，建议采用镀锌圆钢或扁钢将燃气架空管道同大地相连，连接点不小于两处，每隔30米连接一处，保证接地电阻不大于30Ω。对法兰、阀门及管道附件均用BVR-6mm2铜芯软线跨接，跨接电阻不大于0.03Ω。

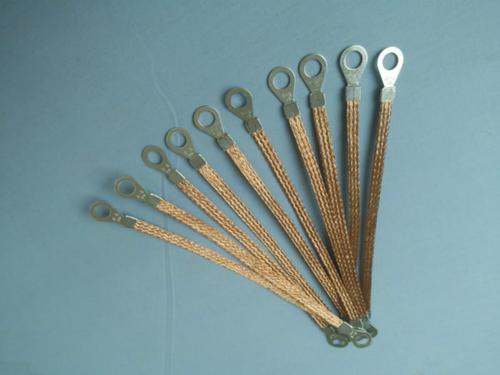

跨接铜线

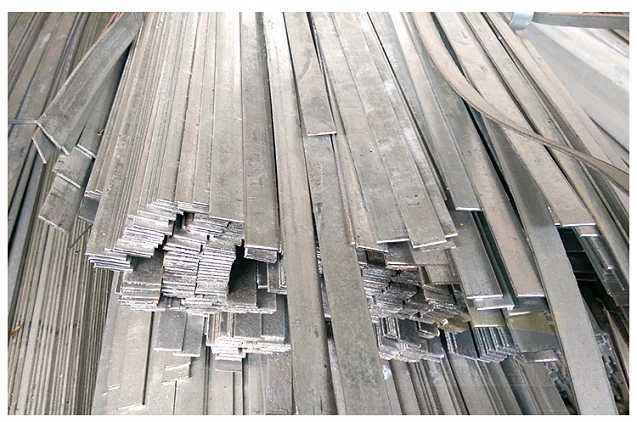

镀锌扁钢
七、结语
农村“煤改气”工作是我国当前一项重点民生工程，对促进农村经济、生态和社会发展具有重大意义，有利于优化乡村能源结构、保护生态环境，从根本上实现农村燃料向清洁化转变。对于后续农村“煤改气”项目的工程设计，应以安全可靠、经济合理、便于施工、便于维检的原则，充分考虑当地地形、建筑、道路等，采取多种供气、调压方式，因地制宜，合理结合，灵活运用，以期达到质量优、工期短、成本省的目标。
