1、cad箭头怎么画 几步轻松搞定

　　首先打开电脑里面的CAD软件，进入绘图界面。

　　在下方的命令栏输入“pl”，点击回车。

　　然后在图纸上点击两个端点，画出一条线段。

　　点击下面命令行里面的“宽度”，或者在后面输入“w”。

　　输入合适的起点宽度，这里以输入“100”为例，然后点击回车。

　　终点宽度设置为0，输入“0”，然后点击回车。

　　这时候就出现了一个箭头的形状。

　　将下一个点选择在线段方向的位置，这样直线箭头就画好了。

2、CAD如何绘制箭头

步骤：

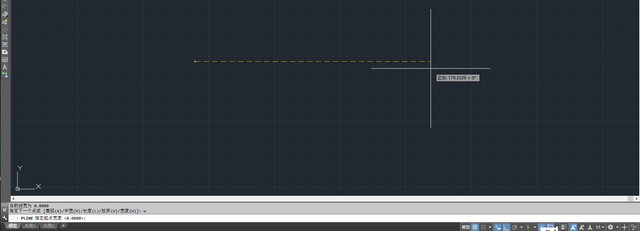

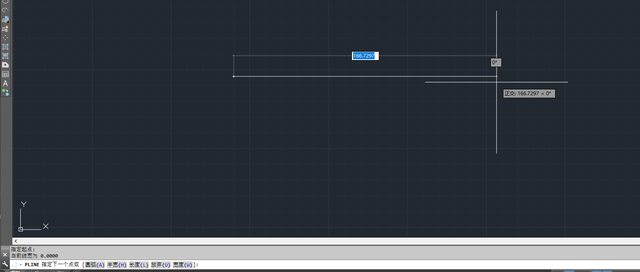

1，输入PL多段线指令，用鼠标随便指定一个起点

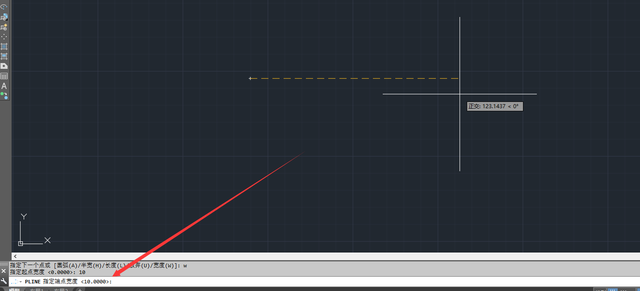

2，然后输入W ，设置一下宽度

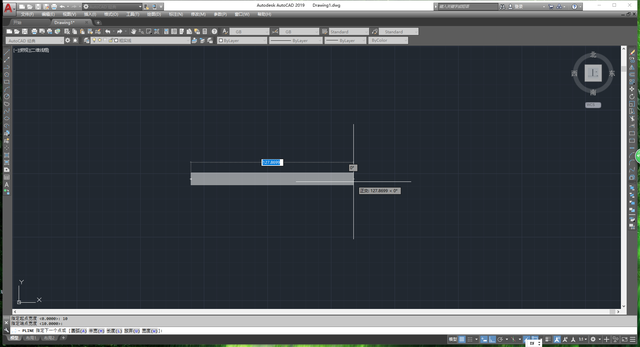

3，这里我先画箭头后面的部分，所以我起点宽度跟端点宽度都设置为10，可以根据自己实际情况设置线宽。

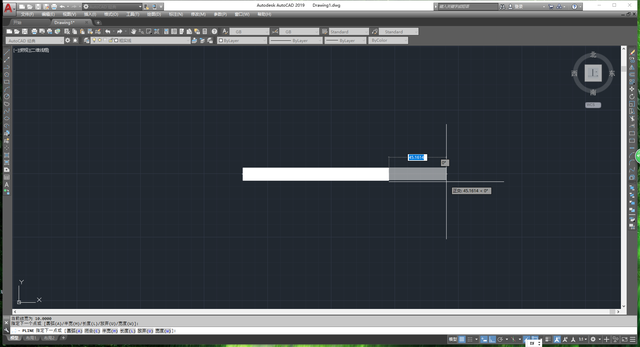

4，设置完之后，我们可以设置箭头后面的长度，我随便给一个长度

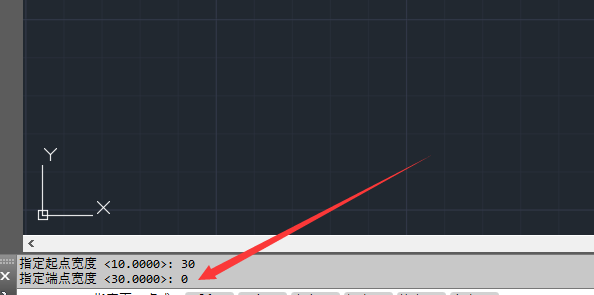

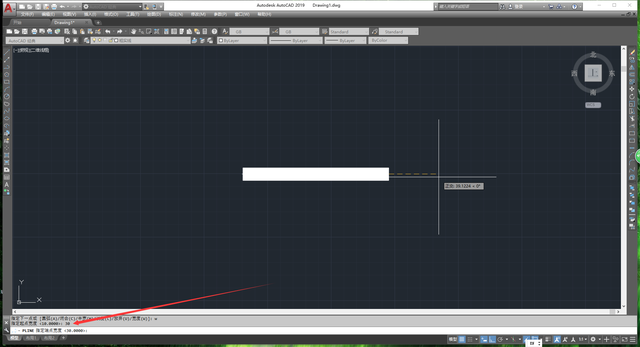

5，然后我们再次输入W，指定起点宽度，我设置为30

6，这里要注意一下，端点宽度要设置为0

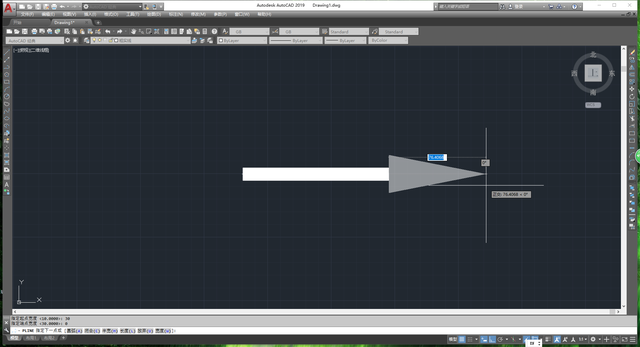

7，设置好之后，我们就可以随意拉伸箭头，给一个适当的长度

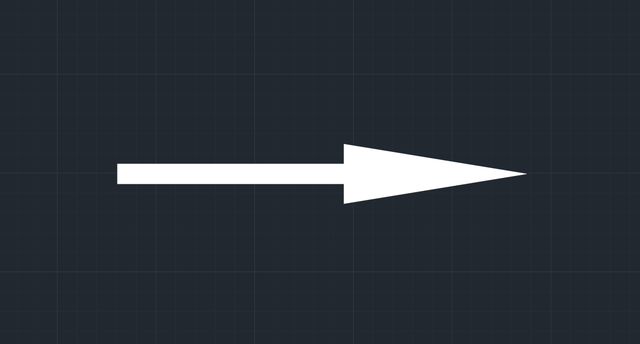

8，箭头画好了

非常简单的技巧，你学会了吗？
