关于【cad如何画点划线】:cad如何画点划线，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad如何画点划线
- 2、AutoCAD 如何根据坐标值画线？详细步骤在这里
1、cad如何画点划线
1、首先，打开【图层特性管理器】；
2、选择【新建图层】，选择【线型】；
3、点击【加载】，选择合适的【点划线】；
4、加载后，选择该线型，点击【确定】；
5、退出【图层特性管理器】，切换到刚才新建的图层，就可以画出点划线了。
2、AutoCAD 如何根据坐标值画线？详细步骤在这里

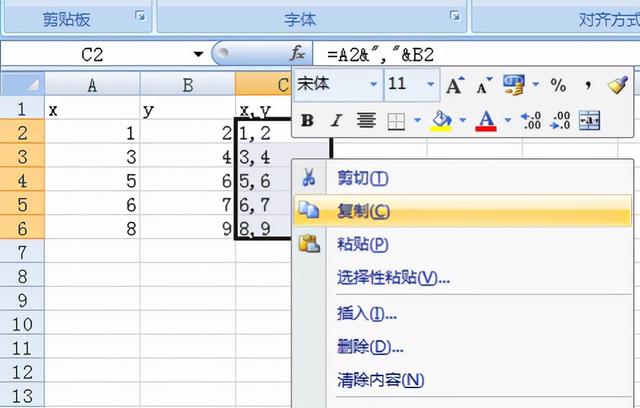

首先，在 Excel中输入坐标值（注意要输入绝对坐标） 。我们将x 坐标值放入 A 列， y 坐标值放入到 B 列，再将 A 列和 B 列合并成 C 列，由于 CAD 中二维坐标 点之间是用逗号隔开的，所以我们在 C2 单元格中输入：=A2&","&B2，C2 中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得 到一组坐标值。如下图所示：
其次，选出所需画线的点的坐标值，如上例中 C 列数据，按 Ctrl+C 将其复制到 剪贴板上。

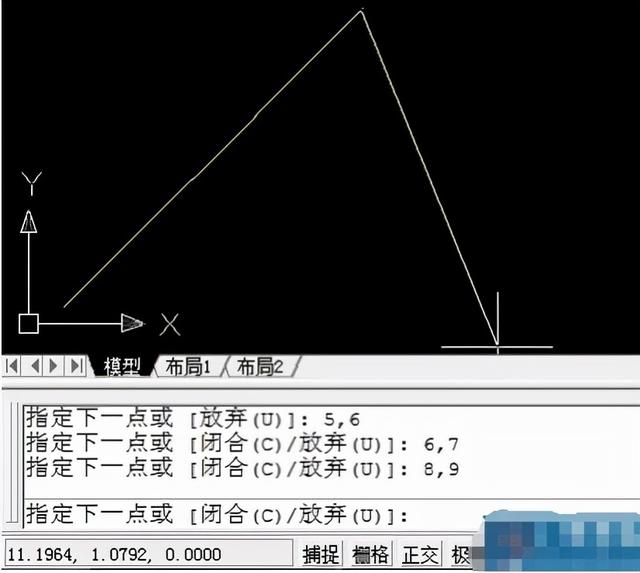

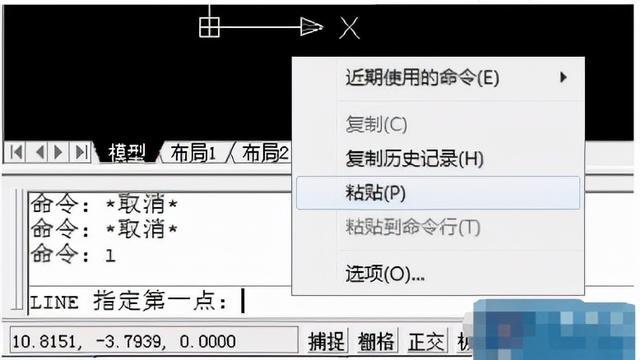

打开 CAD，在命令行输入画线的命令，例如 L(直线)、PL(多段线)、SPL(样条线) ， 回车提示定位的第一点时，将复制的坐标用 Ctrl+V 粘贴到命令行，即可快速完成这些点的绘制。
然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在 Excel 中很容易地修改并保存坐标值。
本文关键词：cad2014怎么画点划线，Cad如何画点划线，CAD怎样画点划线，cad怎么绘制点划线，CAD画点划线。这就是关于《cad如何画点划线，cad画点划线怎么画（如何根据坐标值画线）》的所有内容，希望对您能有所帮助！
