关于【二极管的符号】:二极管的符号（二极管的符号图），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、一起认识不同类型二极管的图形符号
- 2、二极管的符号（二极管的符号图）
- 3、二极管图形符号是什么?
- 4、二极管用什么符号表示?
- 5、二极管的符号是什么?
1、一起认识不同类型二极管的图形符号
二极管（全称为半导体二极管）是一种常用的具有一个PN结的半导体器件，它具有单向导电性，通过二极管的电流只能沿一个方向流动。二极管只有在所加的正向电压达到一定值后才能导通。

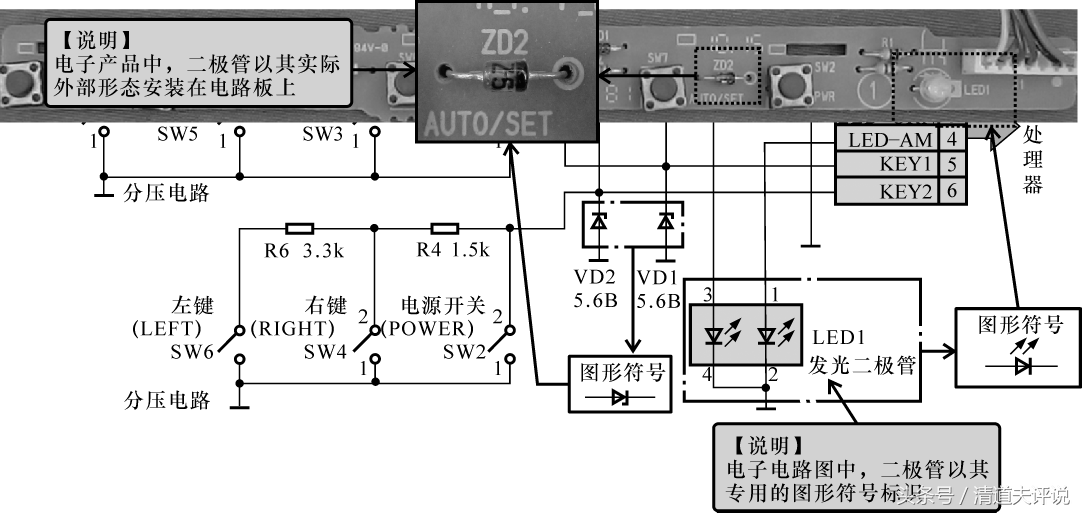

在实际电子产品或设备中，二极管以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，二极管则用专用的图形符号代替，电路板上的二极管与电子电路图中的图形符号一一对应，如下图:
1、识别二极管的图形符号

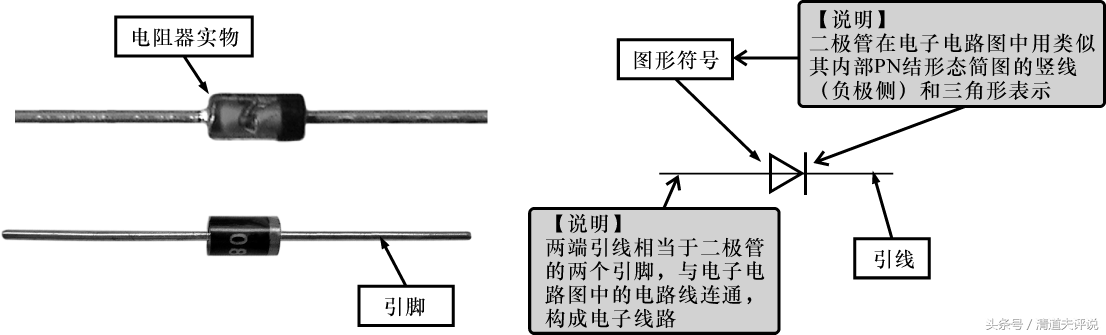

下图所示为普通二极管在电子电路图中的图形符号，又称电路符号。可以看到，它主要由一个小三角形、表示负极的竖线和两根引出线构成，小三角形和表示负极的竖线就是二极管的图形符号（相当于二极管内PN结的结构简化图），两根引出线相当于二极管的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。
2、认识不同类型二极管的图形符号
在实际应用中，二极管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的二极管的图形符号，对准确识别出电子电路图中二极管的类型有重要意义。

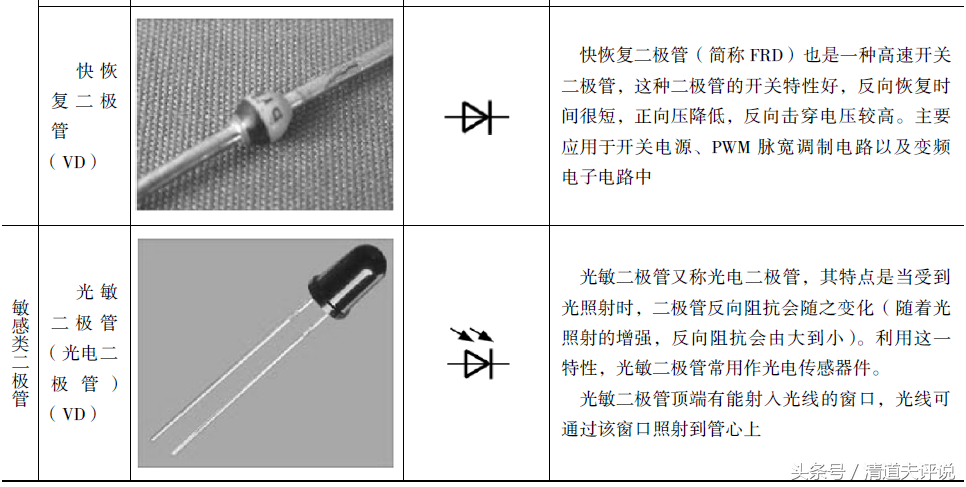

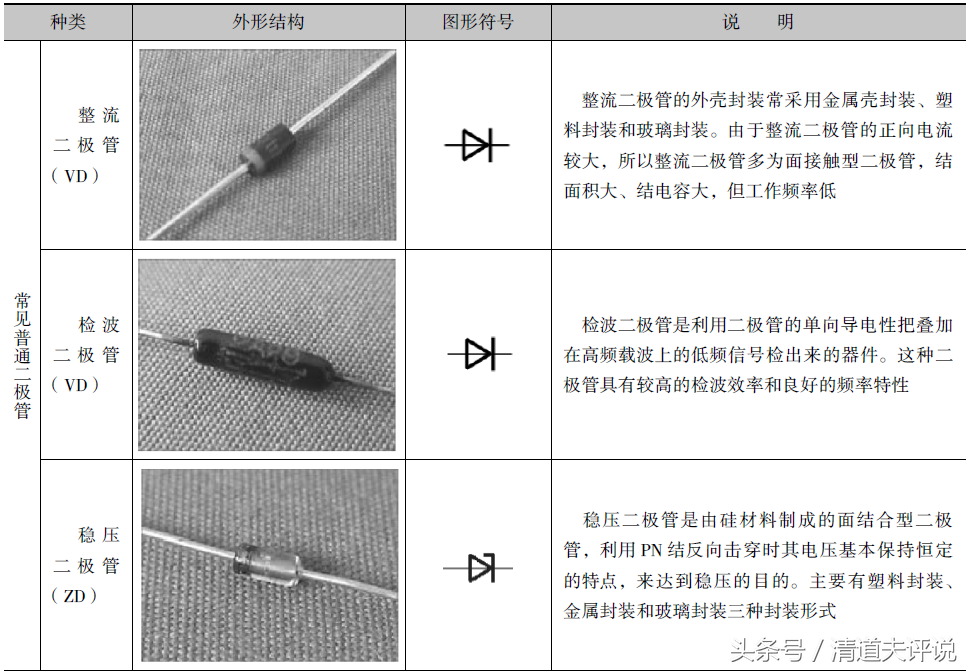

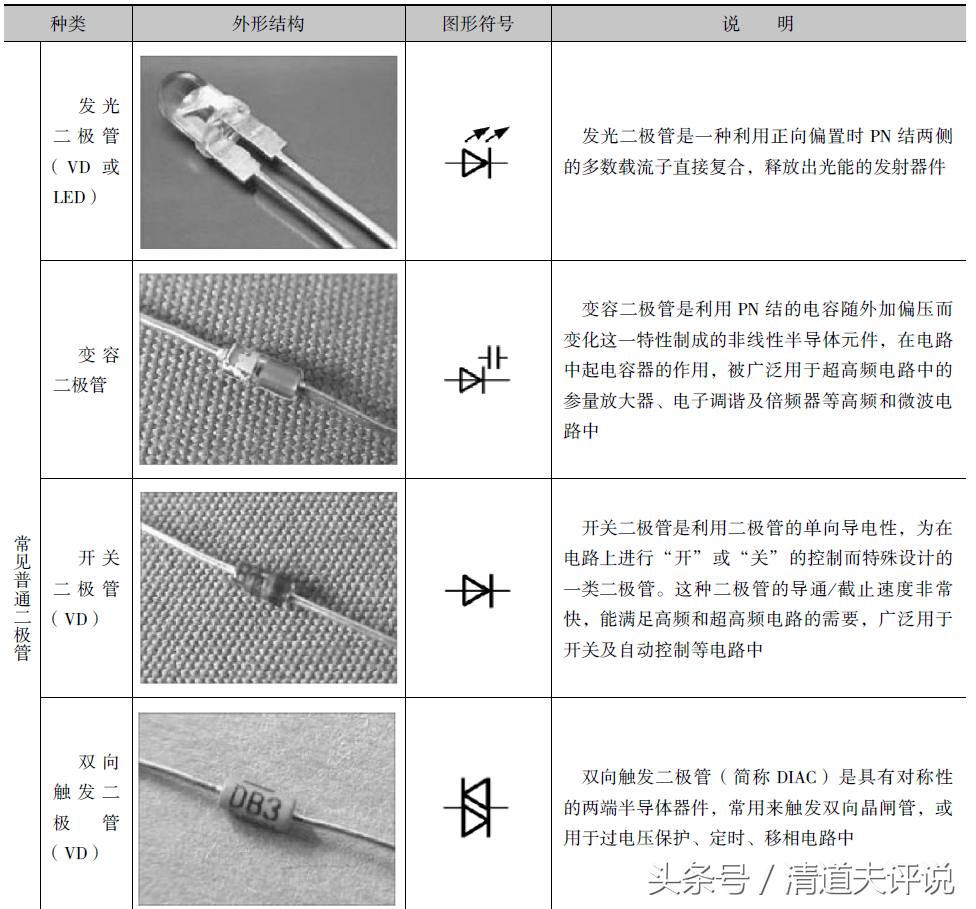

常见二极管的图形符号、外形及功能如下图
识别二极管的电路标识
二极管在电子电路中的标识通常分为两部分，一部分是图形符号，标识二极管的类型；另一部分是字母+数字，标识该二极管在电路中的名称、序号及型号参数等信息。

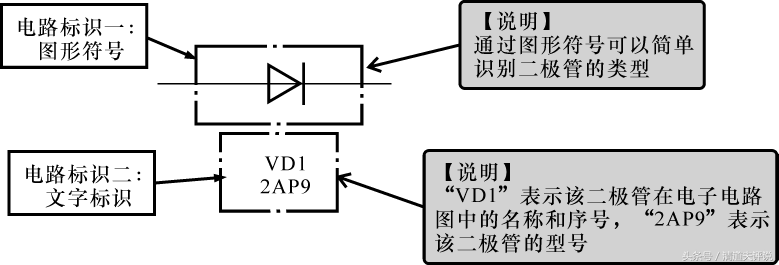

典型二极管的电路标识方法如下图所示
图形符号（电路符号）体现出了二极管的基本类型；引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。完整的电路标识通常提供了二极管的类别、名称、序号以及二极管型号等参数信息。
识读二极管的标识信息
二极管的标识主要有“二极管名称”“材料辕极性”“类型”“序号”“规格号” 等相关信息。识读二极管的标识信息，对我们分析、检修电路十分重要。

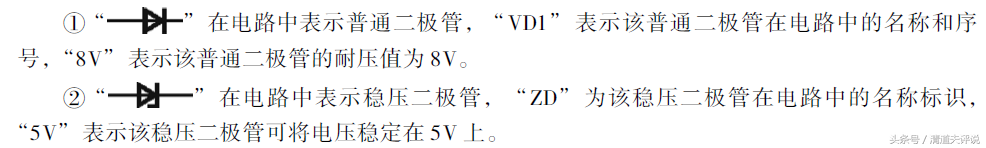

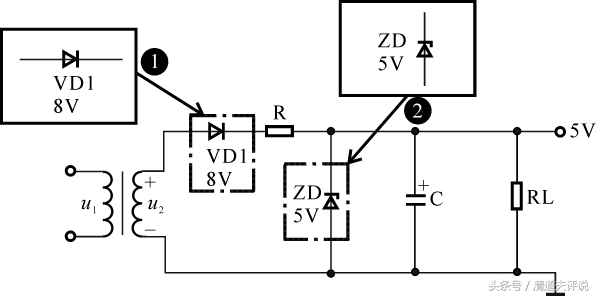

典型整流电路中二极管的电路标识如下图

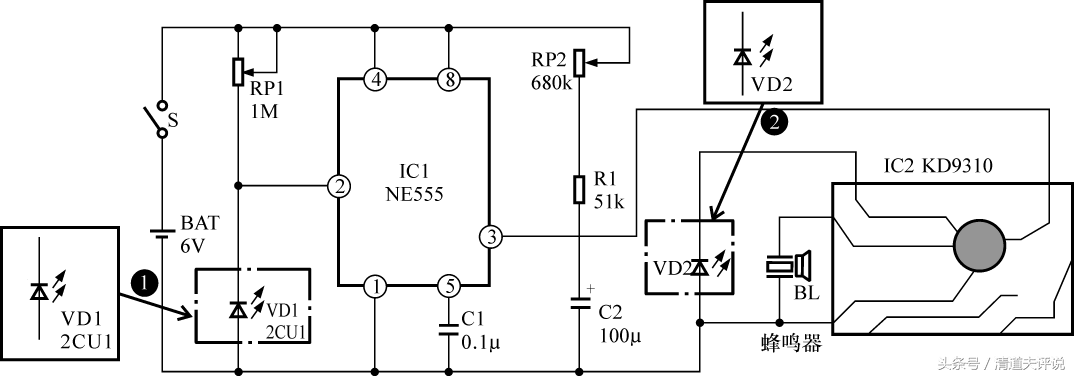

典型光控电子生日蛋糕电路中二极管的电路标识如图
2、二极管的符号（二极管的符号图）
二极管用什么符号表示 电路板的二极管是用什么符号表示，哪个懂得说下二极管符号如下：二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件。
它具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。
当给阳极和阴极加上反向电压时，二极管截止。
因此，二极管的导通和截止，。
3、二极管图形符号是什么?
小三角形和表示负极的竖线就是二极管的图形符号。
二极管（全称为半导体二极管）是一种常用的具有一个PN结的半导体器件，它具有单向导电性，通过二极管的电流只能沿一个方向流动。
二极管只有在所加的正向电压达到一定值后才能导通。
4、二极管用什么符号表示?
二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件。
它具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。
当给阳极和阴极加上反向电压时，二极管截止。
因此，二极管的导通和截止，则相当于开关的。
5、二极管的符号是什么?
二极管符号如图，二极管用半导体材料(硅、硒、锗等)制成的一种电子器件。
它具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。
当给阳极和阴极加上反向电压时，二极管截止。
因此，二极管的导通和截止，则。
本文关键词：二极管的电路符号，光电二极管的符号，二极管图形符号正负极判断，二极管的符号图，发光二极管的符号。这就是关于《二极管的符号，二极管图形符号是什么（一起认识不同类型二极管的图形符号）》的所有内容，希望对您能有所帮助！
