1、CAD绘制阵列图形方法

　　如何在CAD文档中快速实现阵列图形的绘制操作呢？有时我们可能需要针对同一个图形，实现批量绘制或分布绘制的功能，这就需要借助阵列绘制功能来实现。下面就是有关阵列图形绘制的具体方法。

　　首先，我们需要借助相关CAD工具，针对CAd文档实现编辑功能。利用菜单中的图形绘制工具绘制任意一个图形。

　　接下来我们就可以打开相关的阵列绘制功能，在“命令提示”输入框中输入“AR”，即可从弹出的列表中选择第一个“ARRAY”命令打开。

　　此时将打开所示的“阵列绘制”界面，在此我们首先点击“选取对象”按钮，以选择相应的图形，之后按图示进行设置。

　　由于绘制阵列图形，需要设置“行”和“列”的数量，因此可以根据实际需要设置相应的参数，点击‘确定“按钮。

　　效果在此我们可以通过设置行和列的宽度来实现图形元素的分布显示，当然，也可以根据实际需要设置环形矩阵。

　　有时我们可能需要绘制环形矩阵，对此在”阵列“界面中勾选”环形矩阵“选项，同时设置相应的参数即可完成设置操作。

2、如何使用阵列和缩放命令绘制图形

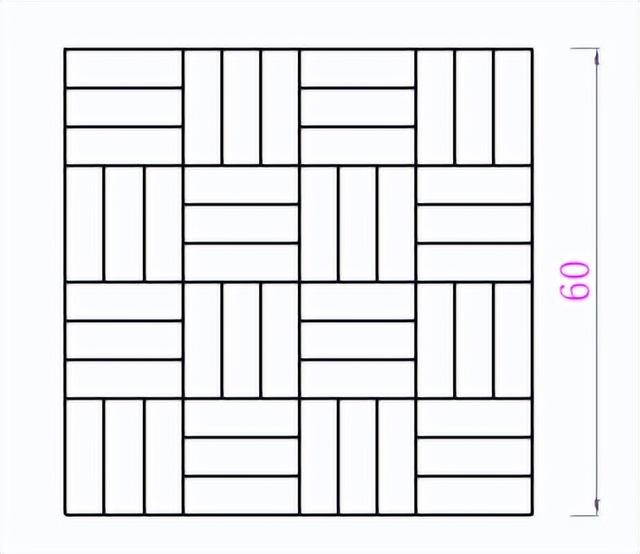

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：

目标对象

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

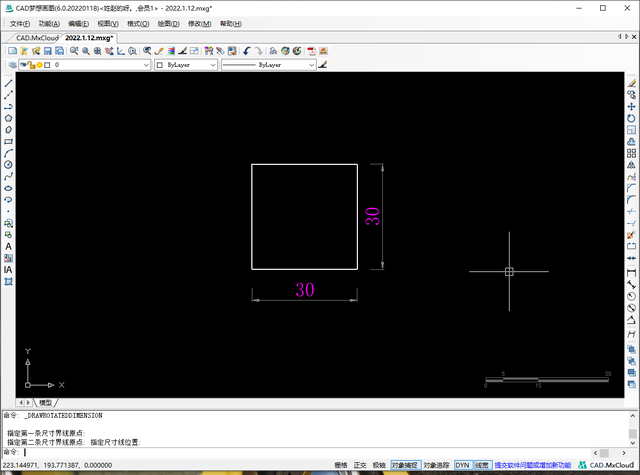

1.先用CAD矩形命令画一个长宽都为30的正四边形，如下图所示：

绘制正四边形

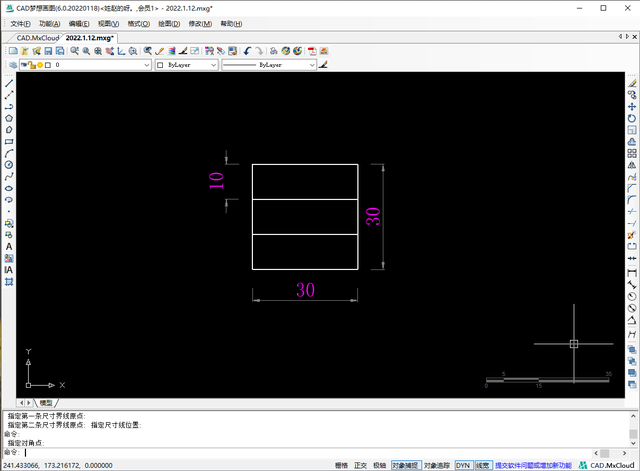

2.将正四边形分解后，使用CAD偏移命令，偏移距离为10偏移出两条线，将正四边形三等分，如下图所示：

等分四边形

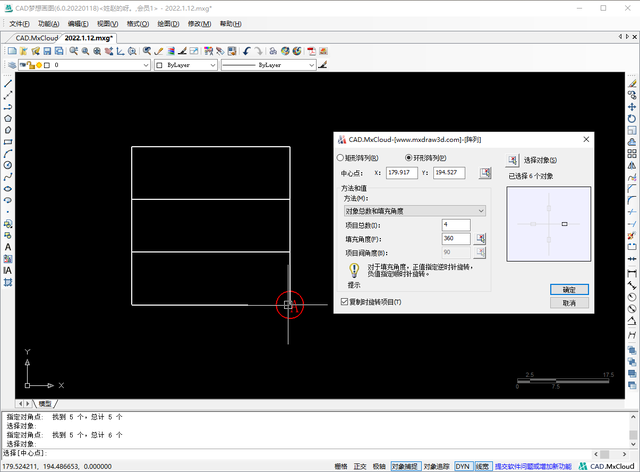

3.以下图的A点为阵列中心，使用CAD环形阵列命令，阵列参数如下图所示：

第一次阵列参数

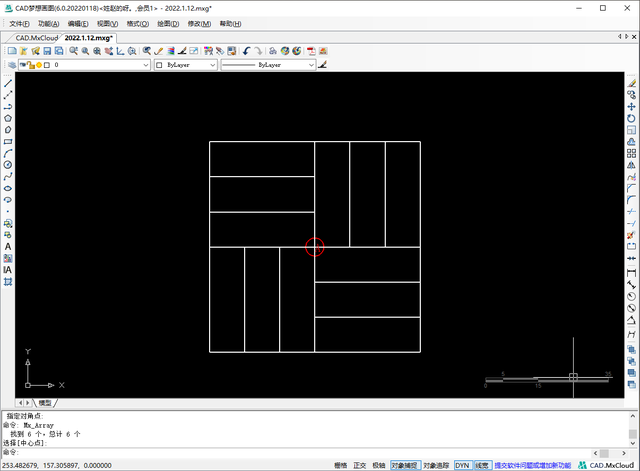

4.阵列后如下图所示：（CAD软件阵列命令使用教程链接：https://www.mxdraw3d.com/newsInfo_70.html）

第一次阵列效果

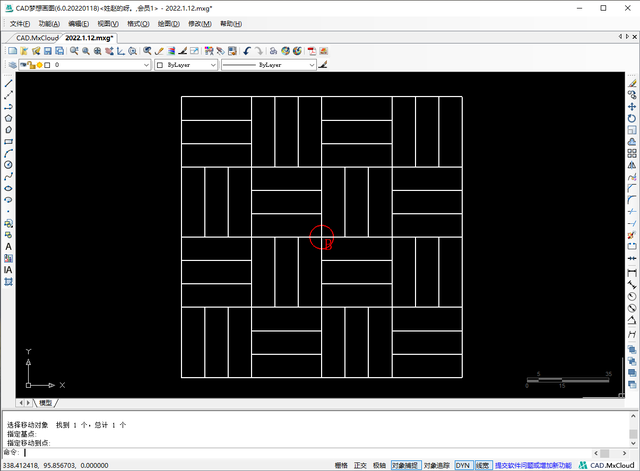

5.再次使用CAD环形阵列命令，以下图的B点为阵列中心，参数跟上次一样，阵列后效果如下图所示：

再次阵列效果

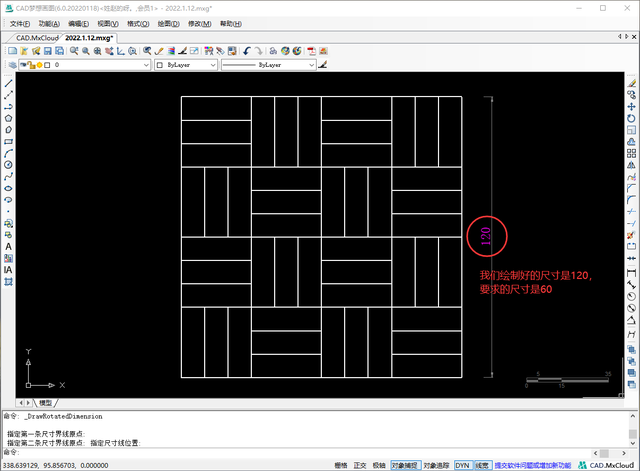

6.此时图形绘制完成但是跟我们要求的尺寸不一样，如下图所示：

尺寸不一致

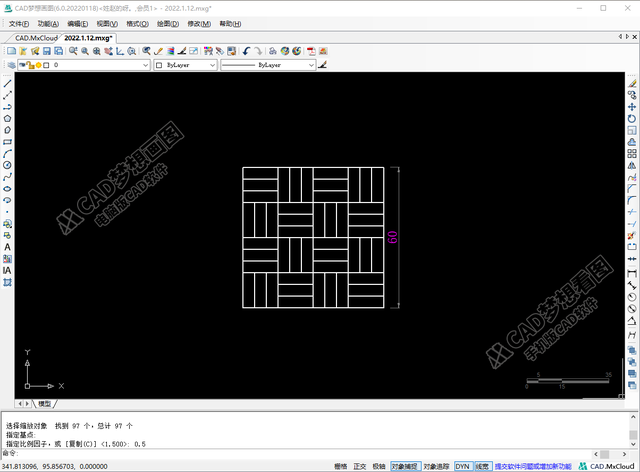

7.所以我们要用到CAD缩放命令，缩放的比例为0.5，最后效果如下图所示：（CAD软件缩放命令使用教程链接：https://www.mxdraw3d.com/newsInfo_68.html）

绘制完成

文章出自CAD梦想画图官网
