关于【cad平面布局图】:cad布局画图步骤，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad平面布局图：cad布局画图步骤
- 2、CAD图纸你了解多少？
1、cad平面布局图：cad布局画图步骤
1、首先平面图得到后，我们第一步就是将装修融入到布局图中，这里需要注意，图层切换为装修图层；
2、第二步，同上，我们添加一个茶几。并且在边上添加一个植物，并修改图层；
3、输入命令mv制定视口的角点命令，框选矩形，并完成鼠标左键点击完成mv命令，这里的操作是在布局里面看到模型刚刚的平面图；
4、现在我们是编辑不了这个图形，输入msp命令进入模型空间，将模型放大到我们正常显示界面；退出模型空间进入布局空间命令为ps；
5、然后我们输入co命令，复制一个一样的平面图过来；
6、我们在图1只想显示沙发，那么我们来在图层中，点击只在当前视口中冻结该图层，如图箭头所示点击后输入ps命令退出模型空间进入布局空间，随后输入re命令，重新生成模型；
7、我们左边图1有沙发，但是图2只有茶几，进入模型空间，却发现都是存在的。假设我刚刚沙发图层模型为装修所有的装修模型，茶几为装饰模型，如果放在一张图会杂乱无章，我在布局中一个视口只想显示一个，而又不想在模型中做两张图，并且修改一个图形，两张图形都在一次修改中就可以完成；这正是布局功能应用的优点及功能；
8、有的时候，msp进入模型空间，放大和缩小未锁定，并且在msp空间里不能进行整个布局窗口的缩放，有一把小锁，点上之后只能进整个布局界面的缩放，不能进行对该模型放大与缩小。
2、CAD图纸你了解多少？
系统学习室内设计，加入室内设计高端学习社群：583795785，群内几百名设计师等你的加入！
小伙伴们，小编回来了，紧接着上一篇对CAD的简单介绍，这一篇我们深一层次的了解下CAD，今天我给大家介绍一下CAD施工图表达内容，也就是图纸齐全，表达准确，要求具体。
CAD图纸包括以下几种：平面图、立面图、剖面图、节点大样图等

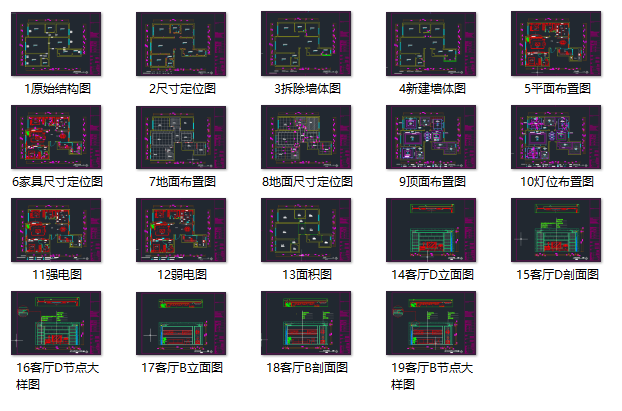

总图
平面图
平面图指的是室内设计施工图中最基本，最重要的图纸，包括原始结构图、结构拆改图、平面布局图、家具尺寸图、地面布局图、顶面布局图、灯位布局图、电位布局图、面积图。

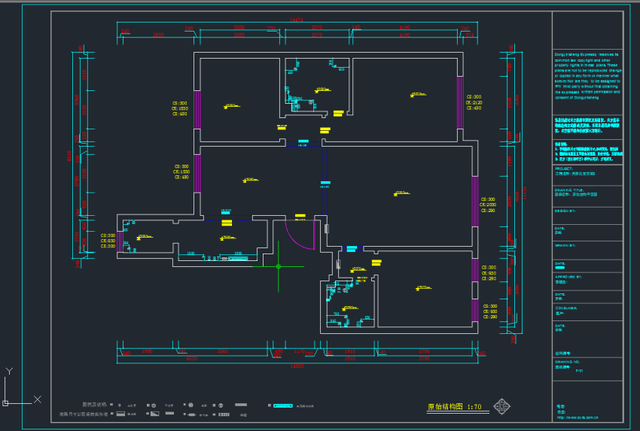

原始结构图
立面图
立面图是指室内各立面方向造型，装修材料及构件的尺寸与效果的直接正投影图，可以直观的观察到建筑物的物体的外表面的这些形状图案。比如一个衣柜，我们站在衣柜的面前，可以看到它外表的颜色，上面有哪些装饰，把手等，而且可以通过它绘制出投影方向可以见到的室内装修界面的轮廓，构造，尺寸，细节等。一般造型墙部分是我们需要去绘制全面，主要是为了方便与工人沟通交底。

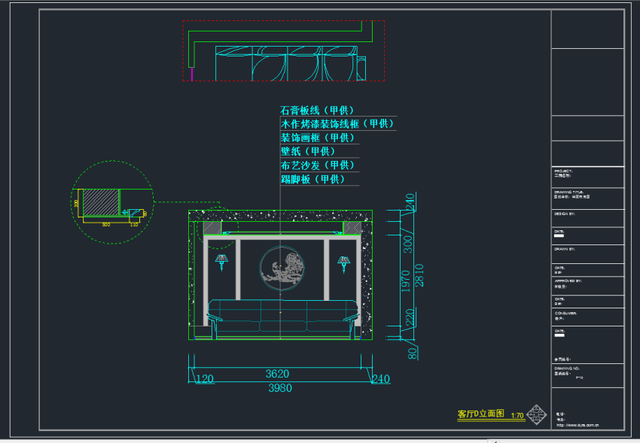

客厅立面图
剖面图
剖面图又叫剖立面图，是室内竖向剖视图，按直接正投影法绘制，反映内部结构，剖面图以立面图为参考依据，以冰箱为例，剖面图反应冰箱壁厚度，冰箱材质是什么，冰箱有几层。再比如我们研究吊顶时，需要将吊顶剖开来看他的结构是怎么样，有没有灯带和石膏线等等，这样可以表达具体准确的结构。
客厅剖面图
节点大样图
节点大样图由两部分组成，一部分节点图，另一部分大样图。大样图就是针对某一特定区域进行特殊放大标准，大样图用于施工现场，详图用于建筑设计施工图。节点图就是两个以上装饰面的交汇点，是把在整图中无法表示清楚的某一部分单独拿出来表现其具体构造的，一种表明建筑构造细部的图。大样图相对于节点图更为细化，比例是：节点图1:5左右，大样图1:2左右。
系统学习室内设计，加入室内设计高端学习社群：583795785，群内几百名设计师等你的加入！
本文关键词：cad布局画图步骤视频，CAD布局怎么画图，cad布局画图详细步骤，cad如何布局画图，cad布局绘图使用教程。这就是关于《cad平面布局图，cad布局画图步骤（CAD图纸你了解多少）》的所有内容，希望对您能有所帮助！
