1、可控硅怎么测量好坏：单向可控硅如何测量好坏
单向可控硅测量好坏方法：用万用表测可控硅的好坏。
做法：用电阻“x1k”档，正、反向测量“A”、“K”之间的电阻值，均接近无穷大；用电阻"x10Ω档测量"G、"K之间的电阻，从十几欧姆至百欧姆，功率越大欧姆值越小。
结论：正、反向电阻值相等或差异极小时。说明可控硅的“G”、“K”并不像一般三极管的发射结，有明显的正、反向电阻的差异。
2、检测晶闸管（可控硅）好坏的简单方法
晶闸管（SCR）是一种可改变输出电压大小的可控电子半导体器件。常用于对交直流执行元件调压、调速；直流转换交流的逆变等；以及可作为可控无触点的开关，使用于数控系统、PLC控制器的输出模块等高端电子产品领域。

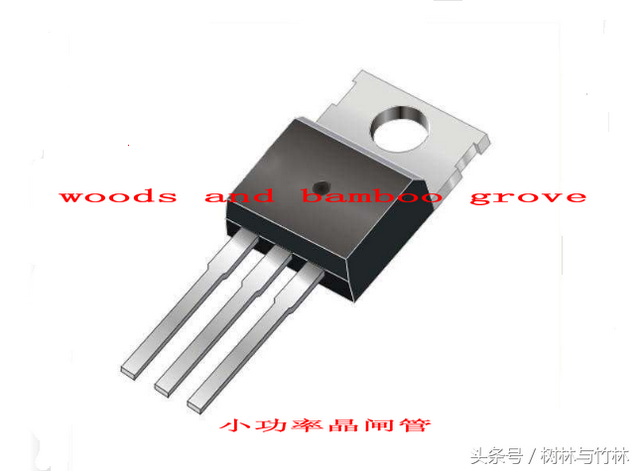

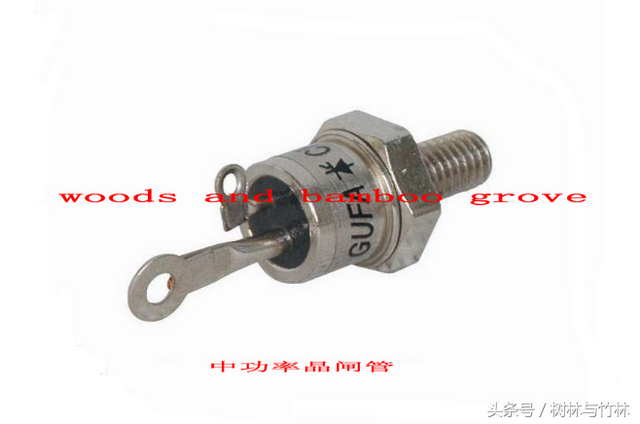

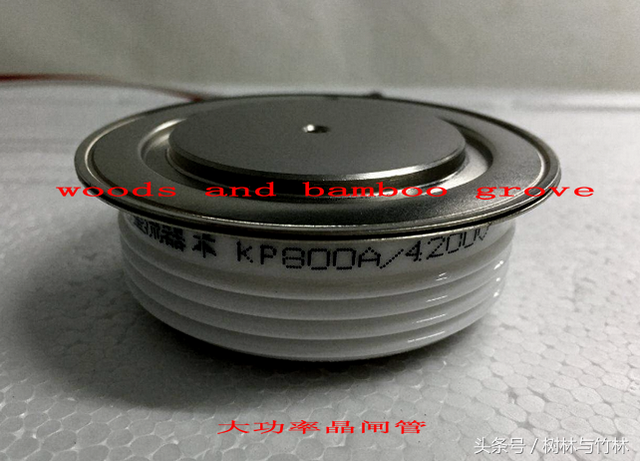

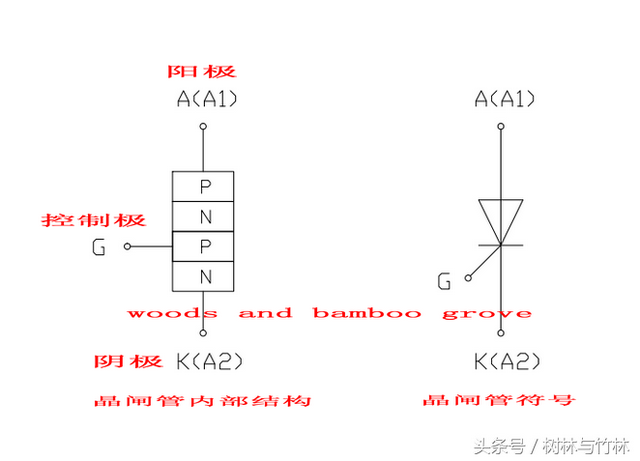

晶闸管是双PN结硅材料制成（单相晶闸管）其外部共三个电极。阳极（A或A1）、阴极（K或A2）、控制极（G）,它的内部结构图和电子符号如下：
怎样检测晶闸管（可控硅）的好坏，现以机械式指针万用表及单相晶闸管为例介绍检测方法。
1，判断控制极（G）与阴极（K或A2）性能
根据被检测晶闸管的功率大小，将万用表置于合适的电阻档，小功率的选择×10；大功率选择×100。短接两表笔较表，较对万用表指针在“0”的位置。
控制极（G）与阴极（K或A2）实际是二极管特性，因此有单向导通性能。
将万用表-黑表笔（实际是内部电池的“+” 极）搭接在控制极上。+红表笔搭接在阴极上，万用表指针向右偏移（“0”的方向）较小位置。一般在几欧~十几欧。
调换黑、红表笔，再次测量控制极与阴极，万用表指针因在左边的“∝”不动（微动）或向右偏移较少（一般在几千欧~几十千欧）
如检测结果与上不符，说明控制极（G）与阴极（K或A2）间已损坏。
2，判断阳极（A或A1）与阴极（K或A2）性能
同样根据被检测晶闸管的功率大小，将万用表置于合适的电阻档，小功率的选择×1K；大功率选择×10K。再次较表。短接两表笔，较对万用表指针在“0”的位置。
由于晶闸管在制造时，两PN结在结构上是串接。当晶闸管在截止状态下时，阳极与阴极之间就像常开开关一样处于断开状态。因此在黑表笔搭接阳极、红表笔搭接阴极，还是黑表笔搭接阴极、红表笔搭接阳极，万用表的指针应始终处于“∝”位置。
如检测结果与上不符，即万用表的指针向右偏移，说明晶闸管的一个或两个PN极性能变差或已击穿。
3，检测在控制极上加上触发电压后，阳极与阴极是否导通
黑表笔搭接阳极、红表笔搭接阴极。再用手指同时触接阳极与控制极（相当于给控制极加上一个触发电压），万用表的指针就会向右偏移。松开手指后，万用表的指针依旧停留在向右偏移的位置不动（晶闸管的特性就是导通后无需触发电压依旧保持导通，只有在阳极与阴极间正向电压消失或在阳极与阴极间加上反向电压，才能使它截止）。
如检测结果与上不符，说明晶闸管已损坏。
本文关键词：双向可控硅如何测量好坏，怎样辨别单双向可控硅?怎样测量可控硅好坏，双向可控硅模块怎么测量好坏，单向可控硅测量好坏电路图，单向可控硅怎么测好坏。这就是关于《可控硅怎么测量好坏，单向可控硅如何测量好坏（<可控硅>好坏的简单方法）》的所有内容，希望对您能有所帮助！
