关于【钢筋锚固长度规范表格】:钢筋锚固长度规定，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、钢筋锚固长度规范表格：钢筋锚固长度规定
- 2、现浇板钢筋的6个分类和详细计算方法：长度及根数！值得收藏
1、钢筋锚固长度规范表格：钢筋锚固长度规定
1、建筑抗震设计规范规定，混凝土结构构件应合理地选择尺寸，配置纵向受力钢筋和箍筋避免剪切破坏先于弯曲破坏，混凝土的压溃先于钢筋的屈服，钢筋的锚固粘结破坏先于构件破坏。
2、无柱帽柱上板带的板底钢筋，宜在距柱面为2倍纵筋锚固长度以外搭接钢筋，端部宜有垂直于板面的弯钩。
3、底部框架抗震墙房屋梁的主筋和腰筋，应按受拉钢筋的要求锚固在柱内，且支座上部的纵向钢筋在柱内的锚固长度，应符合钢筋混凝土框支梁的有关要求。
2、现浇板钢筋的6个分类和详细计算方法：长度及根数！值得收藏
1.楼板钢筋计算
楼板钢筋主要分为：
1、受力筋 （底筋、面筋）2、支座负筋
3、分布筋 4、温度筋
5、附加钢筋 （角部附加放射筋、洞口附加钢筋）
6、措施钢筋（撑脚钢筋、板垫筋）。
2、温度钢筋计算
依据 GB50010-2002 中 10.1.9 ，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为 150~200MM，并应在板的未配筋表面布置温度收缩钢筋。

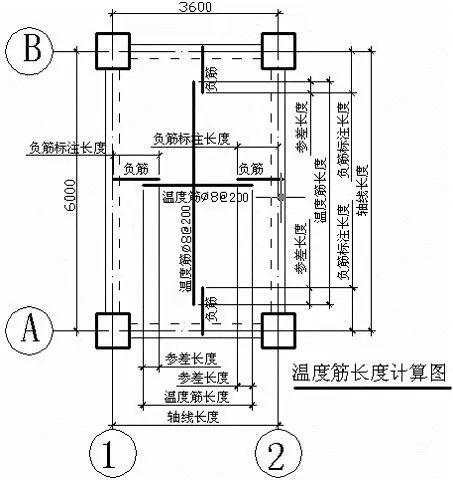

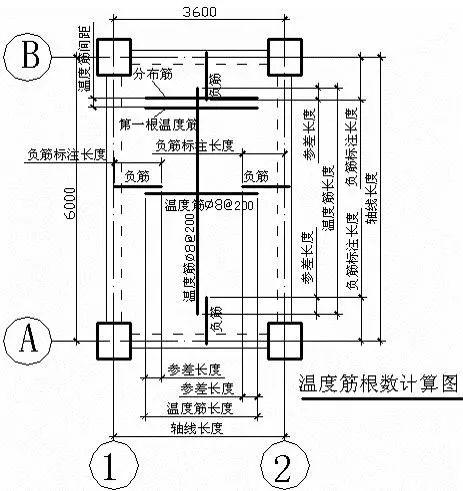

板温度筋计算

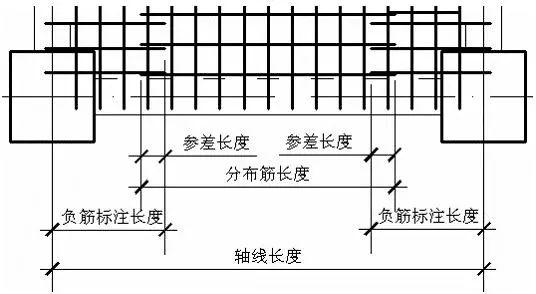

温度筋长度计算：长度=轴线长度-负筋标注长度*2+搭接长度*2（150）
温度筋根数计算：根数=（净跨长度-负筋标注长）/温度筋间距-1

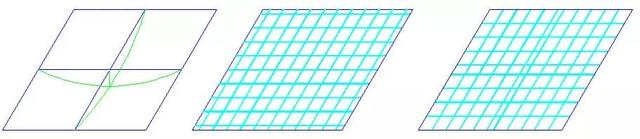

板锅底状变形与最佳配筋
（1）图左：板在竖向荷载作用下的锅底状变形
（2）图中：1/2起步布置不符合变形法则
（3）图右：中间加密才是好钢用在刀刃上，与变形吻合

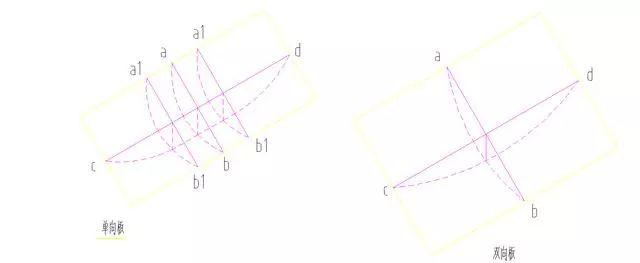

单向板与双向板的变形比较
楼盖体系的特征和作用楼盖相当于水平隔板，它不仅聚集和传递惯性力到各个竖向抗侧力子结构，而且要使这些子结构能协同承受地震作用。楼盖的刚度可保证建筑物的整体性能和水平力的有效传递。
下列部位须配置双层双向板钢筋
（1）顶层板
（2）地下室顶板
（3）转换层
（4）平面复杂的楼层
（5）开洞过大的楼层。
（6）房屋的外角。
（7）管线密集的楼板。
（8）其它

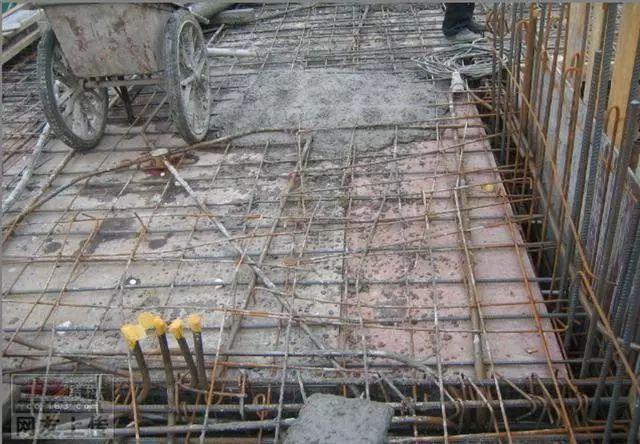

质量触目惊心，板负筋形同虚设！

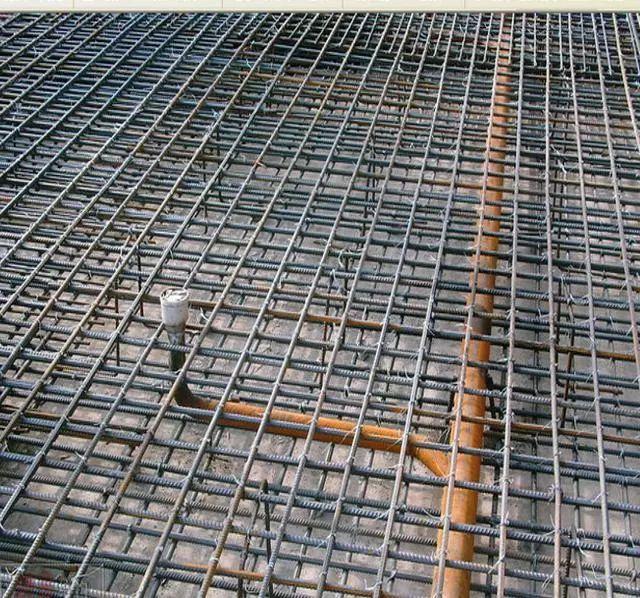

双层双向钢筋刚性好！
3、板受力筋计算

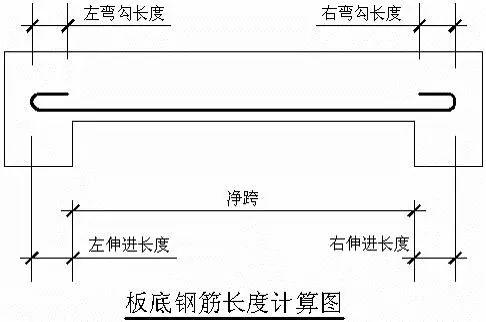

板底钢筋的长度计算
长度=净跨+伸进长度*2+弯勾6.25d *2
简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。
板底钢筋的支座－伸进长度其它情况
伸进长度＝max（≥12d且≥梁（或墙）宽/2 ）
伸进长度≥La（锚固长度）
伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线

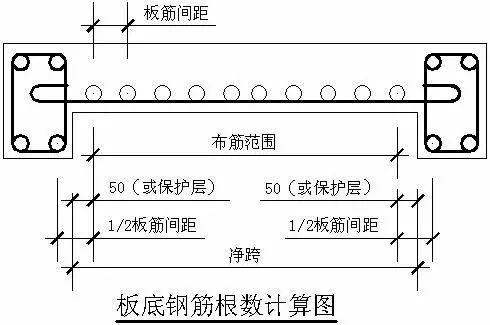

板底钢筋根数计算
第一根钢筋距梁或墙边50mm
第一根钢筋距梁或墙边一个保护层
第一根钢筋距梁角筋为1/2板筋间距
4、板负筋计算
板负筋长度的计算
伸到或超过梁中线加弯钩，总锚长达到la .至支座中线能满足>=0.4la时即可弯折，不必伸至对边再弯。支座是砼墙时不必弯折。负筋是一级钢不必做弯钩。
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
板负筋的根数计算
第一根钢筋距梁或墙边50mm
第一根钢筋距梁或墙边一个保护层
第一根钢筋距梁角筋为1/2板筋间距
5、分布筋计算端支座负筋的分布筋长度计算
方式一：分布筋和负筋搭接150mm
方式二：分布筋长度＝轴线长度
方式三：分布筋长度＝按照负筋布置范围计算

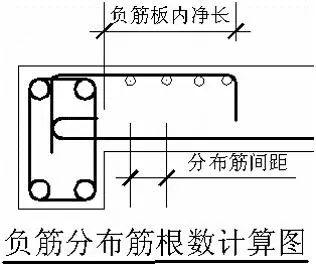

端支座负筋的分布筋根数计算
方式一：分布筋根数＝负筋板内净长÷分布筋间距
方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1

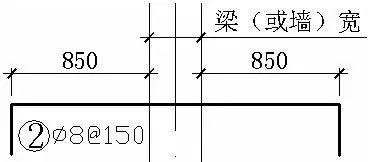

中间支座负筋长度计算
中间支座负筋长度＝水平长度＋弯折长度*2

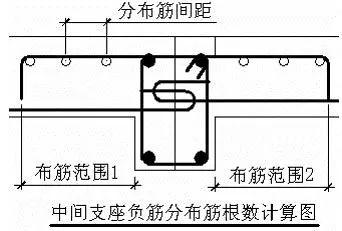

中间支座负筋的分布筋计算
长度=轴线（净跨）长度-负筋标注长度*2+搭接长度*2+弯勾*2
根数＝布筋范围1/间距（向上取整）+布筋范围2/间距（向上取整）
根数＝布筋范围1/间距（向上取整）+布筋范围2/间距（向上取整）+1

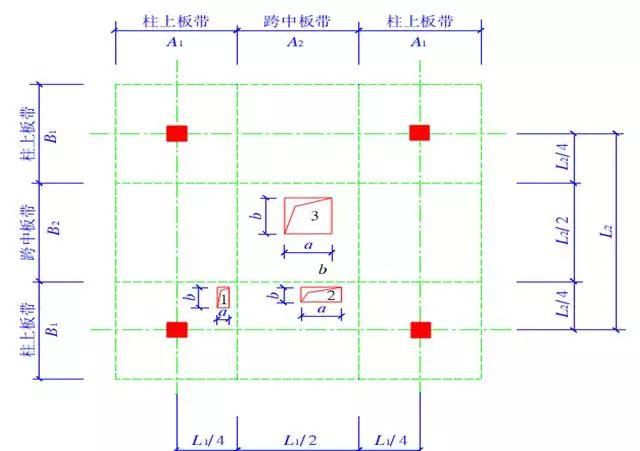

6、板带钢筋的计算
板带钢筋算法
（1）柱上板带上部、下部纵筋伸入支座LA；
（2）跨中板带上部纵筋伸入支座LA，下部纵筋伸入支座MAX（HA/2，12D）；
（3）柱上板带受力筋根数=板宽/间距+1；
（4）跨中板带受力筋根数=板宽/间距-1.
（5）柱上板带暗梁箍筋加密区长度为L/4.
（6）无柱帽板带的板底钢筋宜在距柱面2LAE外搭接且有垂直于板面的弯折。
本文关键词：钢筋锚固长度和基本锚固长度，规范规定钢筋锚固长度，钢筋锚固长度规定是多少，钢筋锚固长度范围，钢筋锚固长度规定值。这就是关于《钢筋锚固长度规范表格，钢筋锚固长度规定（现浇板钢筋的6个分类和详细计算方法）》的所有内容，希望对您能有所帮助！
