关于【以太网适配器】，电脑没有以太网适配器，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、以太网适配器
- 2、一款PoE供电器工作原理是什么？普联标准PoE供电器拆解告诉你
1、以太网适配器
以太网适配器也称以太网控制器，就是通常称的网卡，其安装方法即是插在机器主板的PCI扩展槽里，一般为白色，然后安装所购买网卡中内附的驱动光盘即可。
以太网适配器使用一个特定的物理层和数据链路层标准，例如以太网或令牌环来实现通讯所需要的电路系统。这为一个完整的网络协议栈提供了基础，使得在同一局域网中的小型计算机组以及通过路由协议连接的广域网，例如IP，都能够进行通讯。一块以太网控制器通常配有一个双绞线、光纤、BNC、AUI、HomePNA接口，其中后三者在现今已较少见，光纤则多用于服务器。<
2、一款PoE供电器工作原理是什么？普联标准PoE供电器拆解告诉你
PoE供电器是一种基于PoE技术的供电模块，符合IEEE802.3af/at标准，可以为网络电话、网络摄像头、无线AP等设备供电。最近充电头网拿到了TP-LINK普联一款标准PoE供电器TL-POE170S。
这款产品由适配器以及供电器组成，供电器配备DC供电接口、指示灯以及输入输出千兆以太网端口，支持30W的PoE设备连接，可连接支持PoE供电的摄像头及AP。下面充电头网就对这款产品进行详细拆解，看看做得如何。
一、TP-LINK 标准PoE供电器外观
产品采用牛皮纸盒包装，正面印有TP-LINK品牌以及监控、教育、商用、办公用途字样。

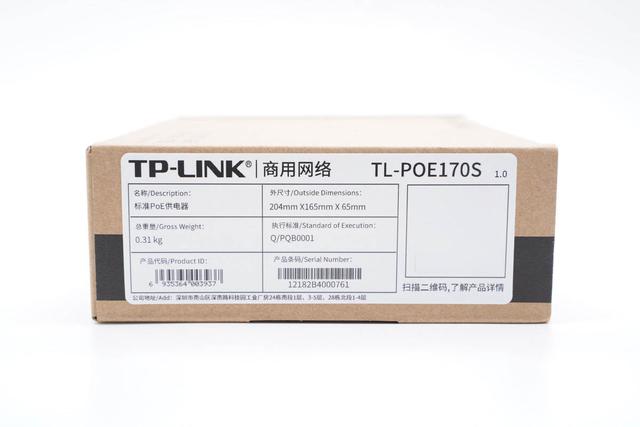

侧面印有产品铭牌贴纸，印刷产品型号，重量和尺寸。

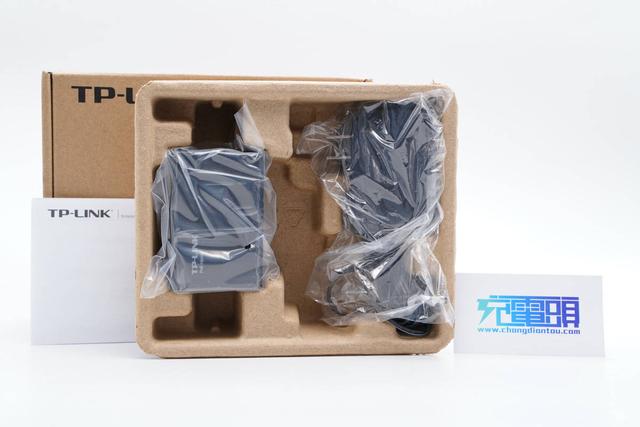

包装内含供电器、适配器以及使用说明书。

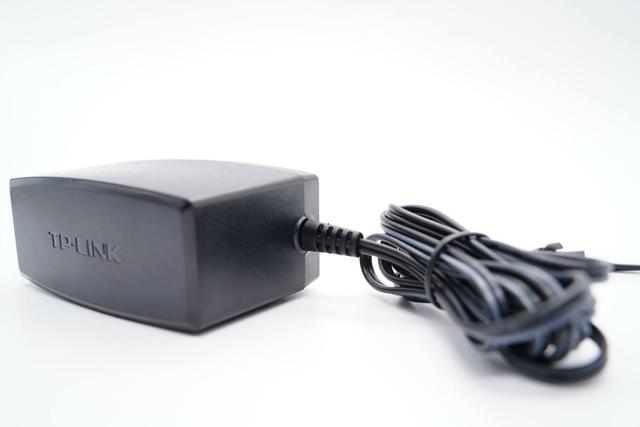

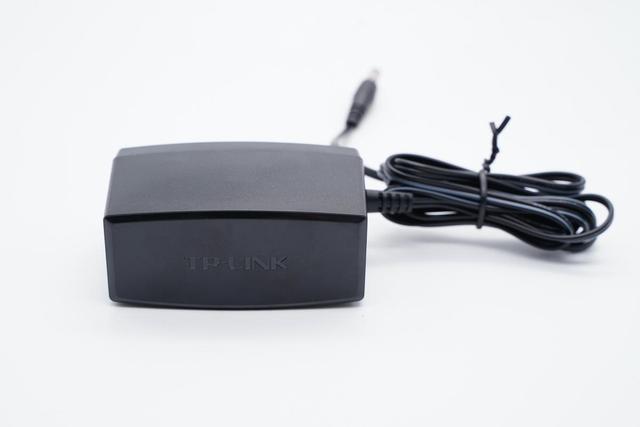

适配器样式传统，机身外壳磨砂，顶面中心设有TP-LINK品牌，边缘倒角亮面处理，此外自带DC圆头输出线缆。

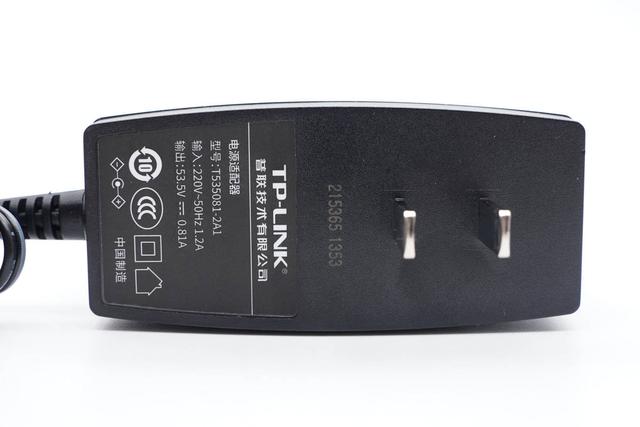

输入端配备国标插脚，外壳左侧贴片信息贴纸，型号T535081-2A1，输入220V-50Hz 1.2A，输出53.5V0.81A，通过了CCC认证。
输出线缆做了抗弯折处理。

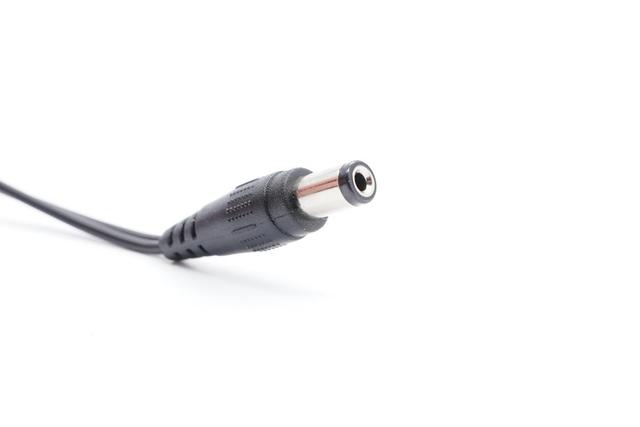

DC圆头特写。

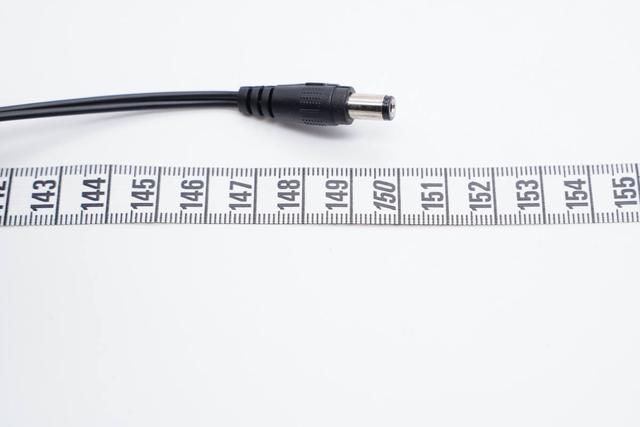

测得输出线缆长度约为1.5米。

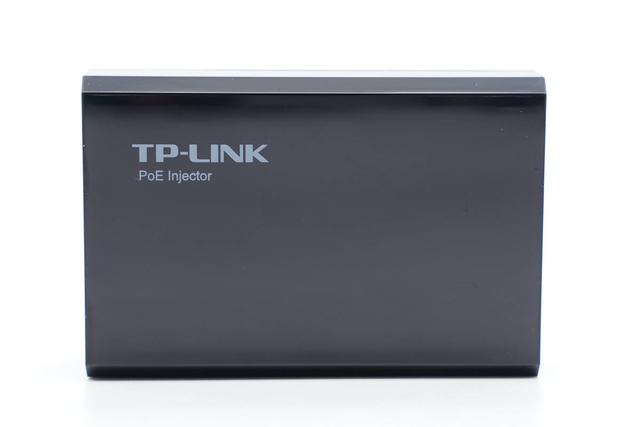

供电器采用直板造型，机身高光亮面处理，两侧边缘倒角设计，顶面左上角设有TP-LINK品牌logo，整体十分简洁。

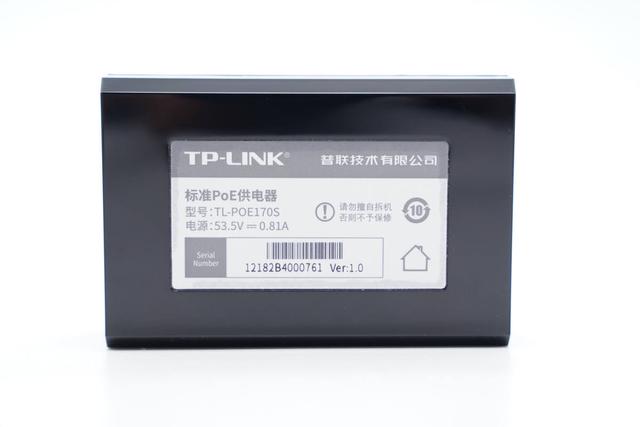

底部贴有供电器铭牌，型号为TL-POE170S，输入电源53.5V0.81A。此外请勿擅自拆机，否则不予保修。

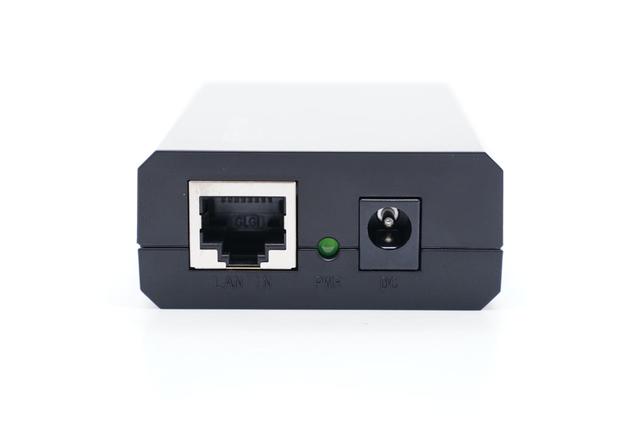

机身一端设有DC供电接口、指示灯以及LAN IN端口（10/100/1000M RJ45口）。

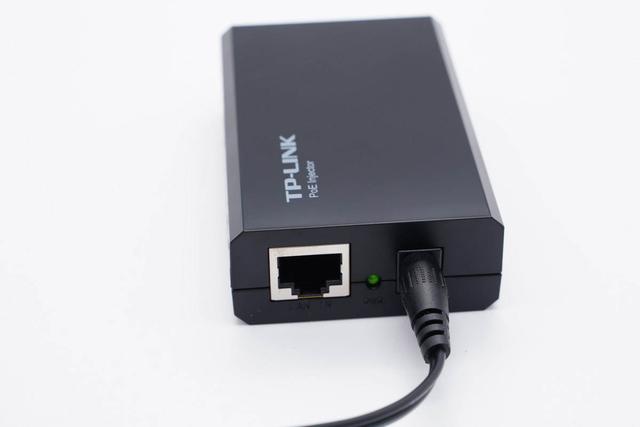

接通电源指示灯亮绿光。

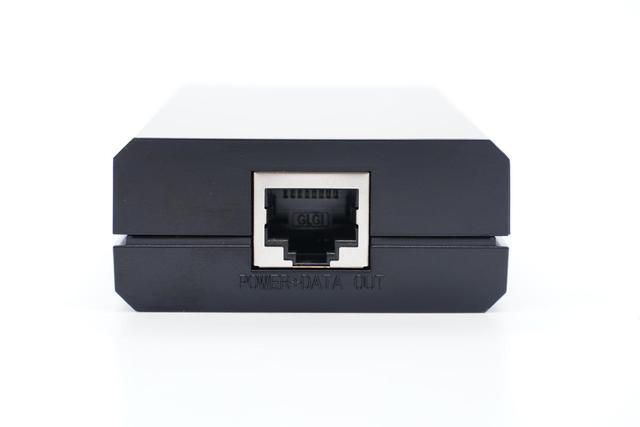

另一端是支持供电的网线输出接口。

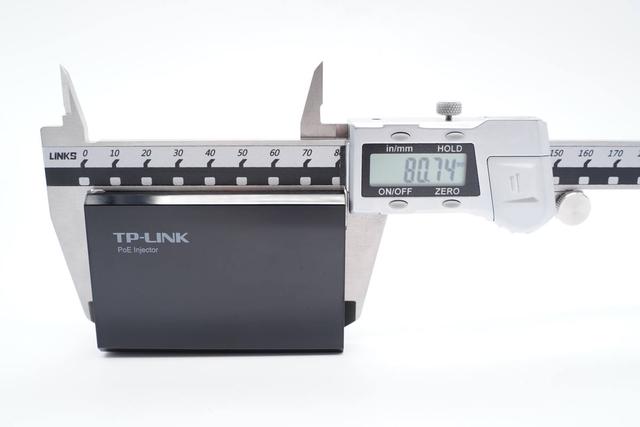

测得供电器机身长度为80.74mm。

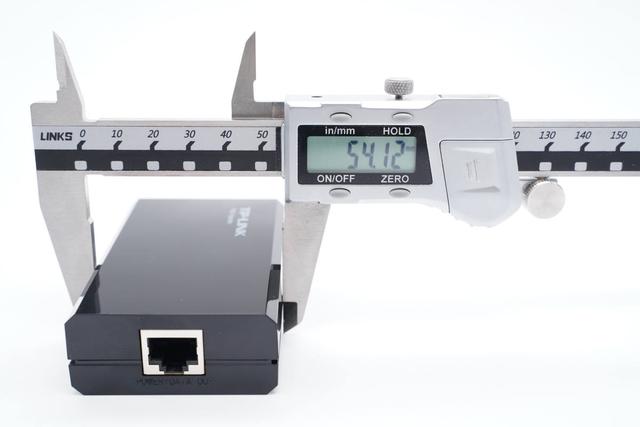

宽度为54.12mm。

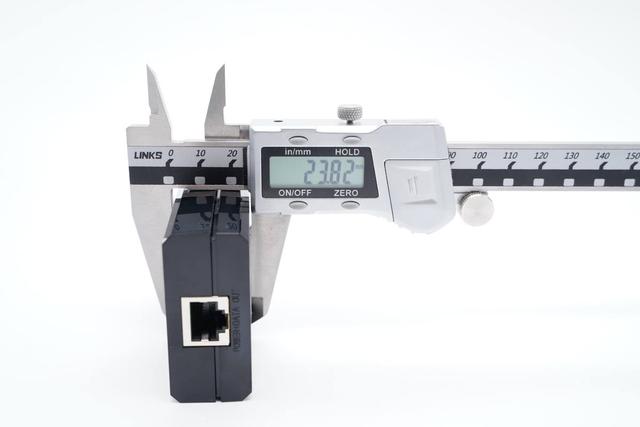

厚度为23.82mm。

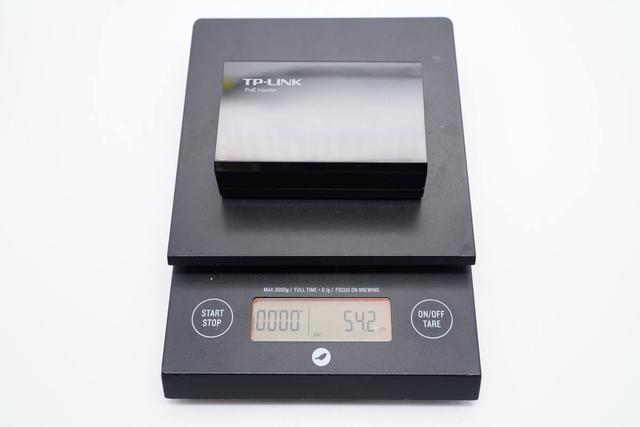

重量约为54g。

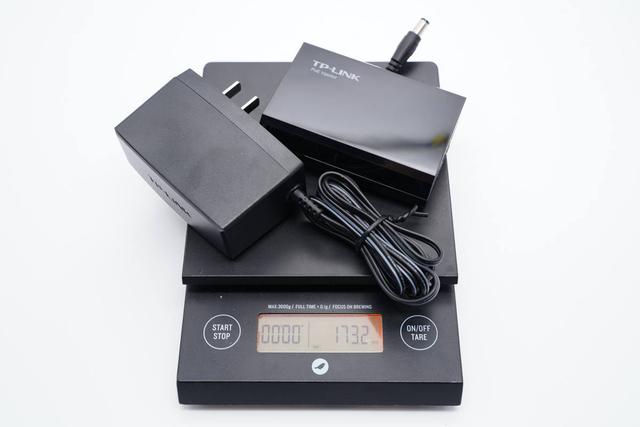

供电器加适配器总重量约为173g。
二、TP-LINK 标准PoE供电器拆解

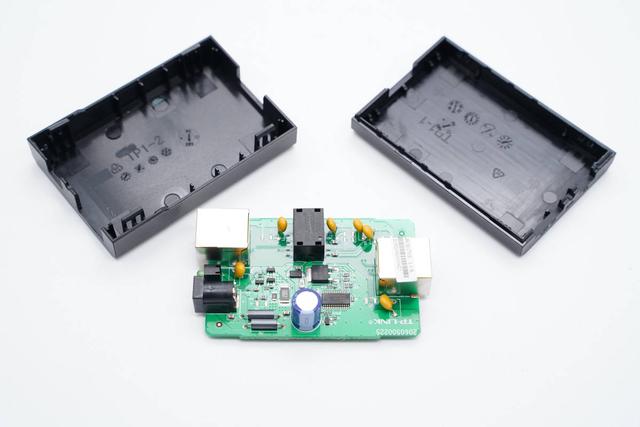

将两半机身壳拆开，卡扣固定封装，PCB板两端母座稍微凸出，也起到固定作用。

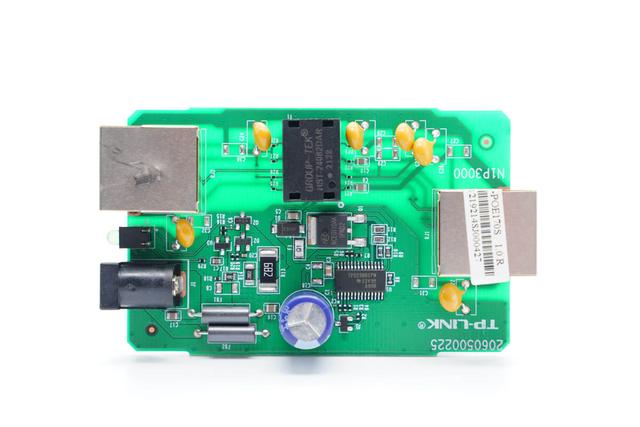

PCB板正面一览，设有电容、多颗黄色高压电容、以太网供电PSE控制器等器件。

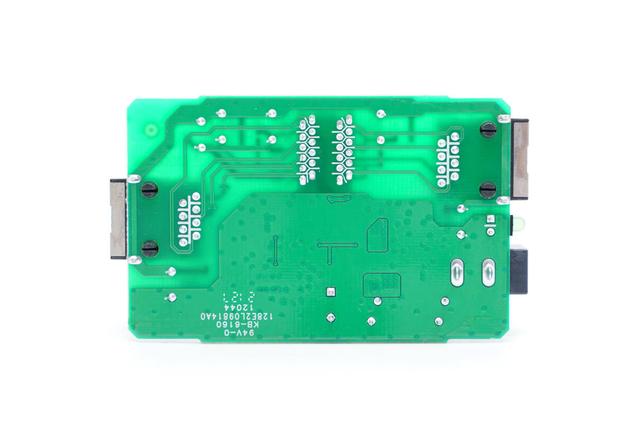

板子背面没有元器件。

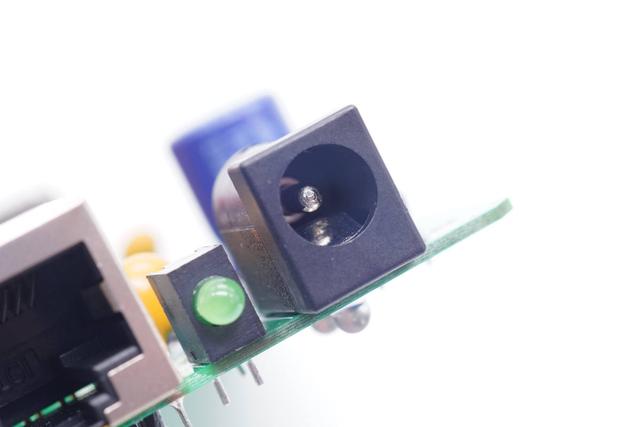

DC输入母座特写。

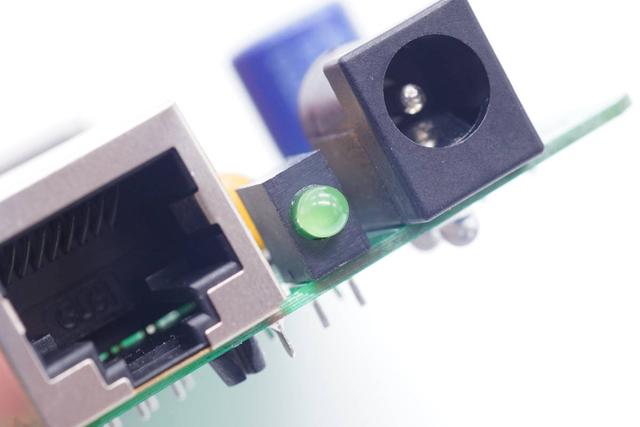

指示灯特写。
LAN IN端口母座特写。

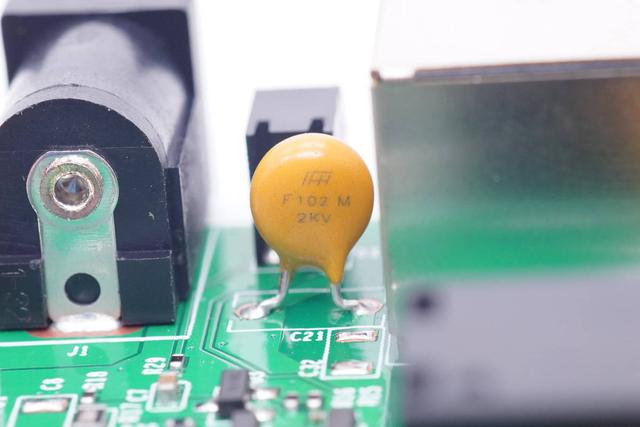

板子上所有的黄色高压电容都是一样的，102耐压2KV。

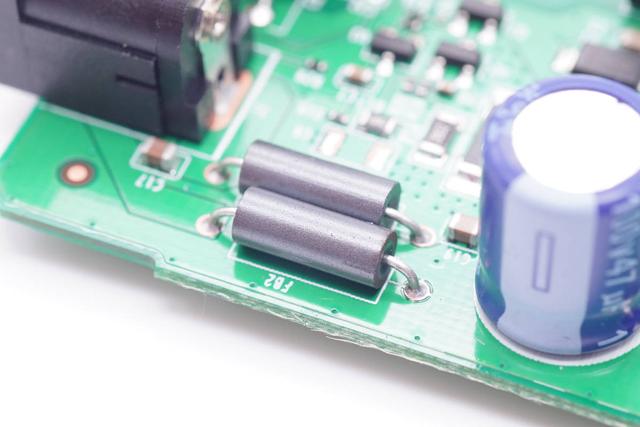

两颗用于抑制高频干扰的磁珠。

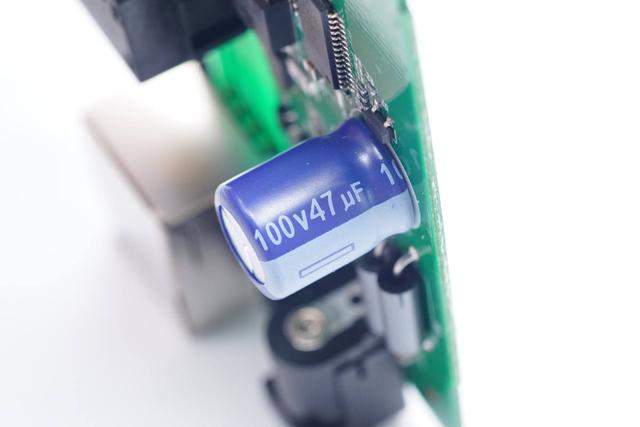

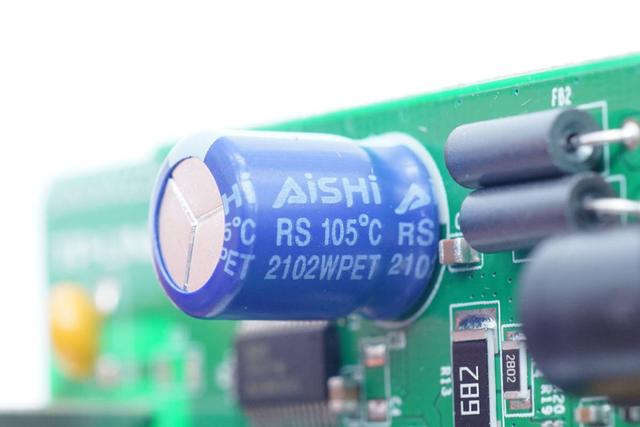

滤波电容来自AiSHi艾华。
规格为100V 47μF。

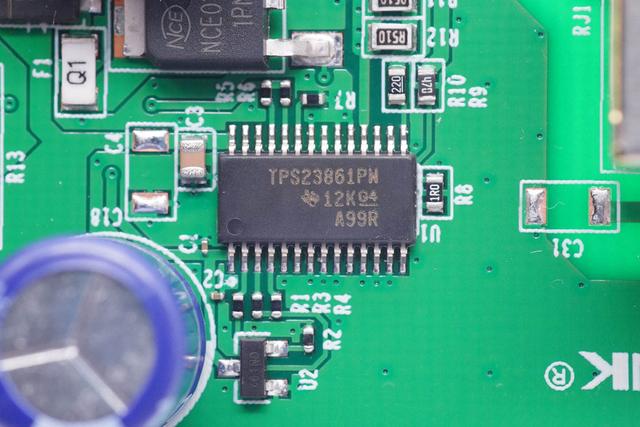

TI德州仪器TPS23861 IEEE 802.3at四端口以太网供电PSE控制器，支持四口PoE供电控制，这里使用了一个接口。

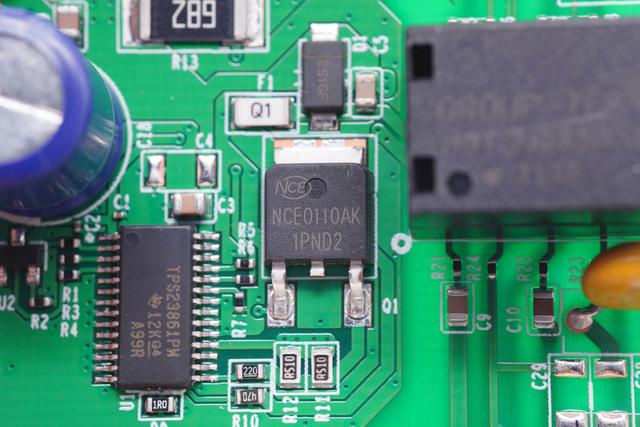

新功率NCE0110AK，NMOS管，耐压100V，导阻130mΩ，采用TO-252-2L封装。上方有保护二极管和保险丝，下方两颗R510电阻并联，用于输出电流检测。
网络变压器，塑料外壳封装。

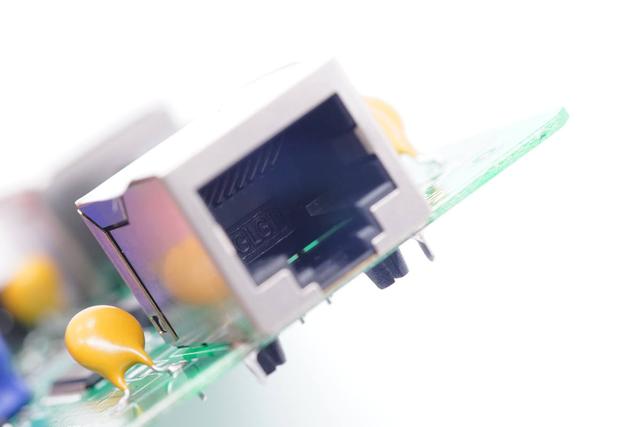

网线输出母座特写。

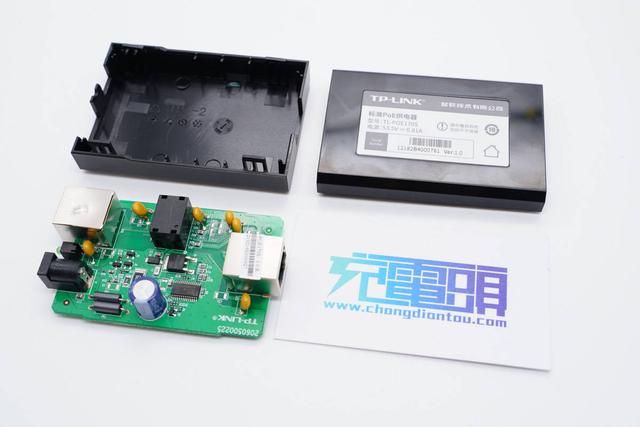

全部拆解完毕，来张全家福。
充电头网拆解总结
TP-LINK标准PoE供电器TL-POE170S采用直板造型设计，外壳黑色亮面看上去很有气质。供电器两端网线接口旁有IN和OUT提示字样，接线和接电后即可使用，简单方便。
充电头网通过拆解发现，供电器内部结构实际上相对比较简单。主要采用了知名厂商德州仪器的TPS23861以太网供电PSE控制器，这是一颗支持四口PoE供电控制的芯片，而这款供电器只设有一个输出接口，可以说大材小用了。不过从另一个角度来说，其支持千兆以太网输入输出，30W供电，是一款主打高性能、便用的产品。
