关于【什么是一阶电路】，什么是一阶电路的零输入响应，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

1、在一个电路简化后（如电阻的串并联，电容的串并联，电感的串并联化为一个元件），只含有一个电容或电感元件的电路叫一阶电路。

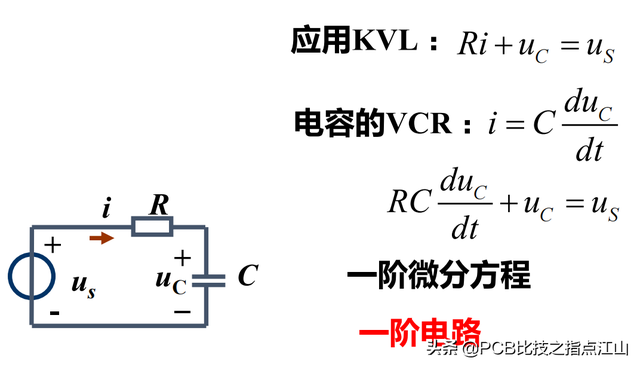

2、只含有一个动态元件的线性，非时变电路，通常可以使用线性，常系数一阶常微分方程来描述。因此定义用一阶微分方程来描述的电路称为一阶电路。

动态电路及其阶数

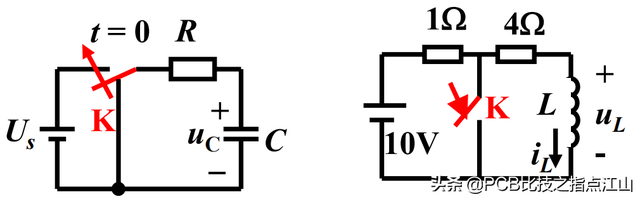

1 动态电路

$什么是一阶电路，什么是一阶电路的零输入响应（PCB设计\u0026动态电路及其阶数、）$

特征：

当电路的结构或参数改变时，电路可能从一种工作状态转变到另一种工作状态

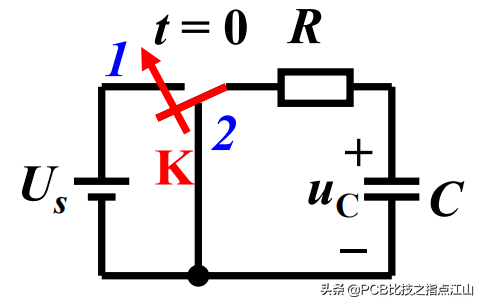

换路：

电路的结构或参数改变

$什么是一阶电路，什么是一阶电路的零输入响应（PCB设计\u0026动态电路及其阶数、）$

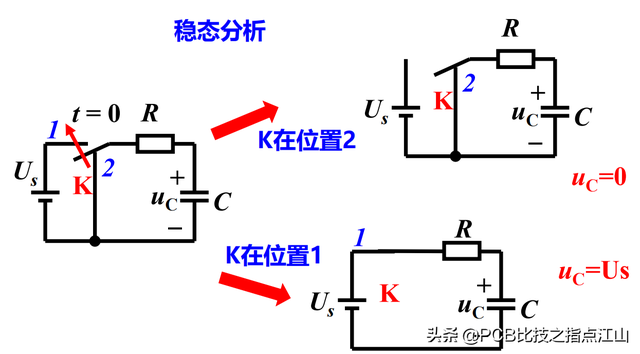

过渡过程：电路由一个稳态过渡到另一个稳态的过程

过渡状态（瞬态、暂态、动态）

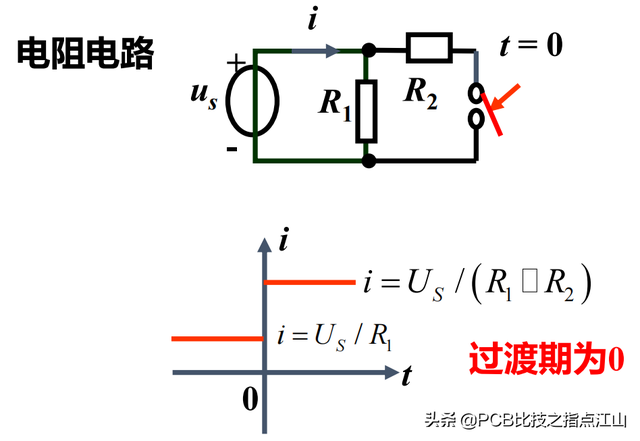

过渡过程产生的原因：

电路内部含有储能元件,电路在换路时能量发生变化，而能量的储存和释放都需要时间

$什么是一阶电路，什么是一阶电路的零输入响应（PCB设计\u0026动态电路及其阶数、）$

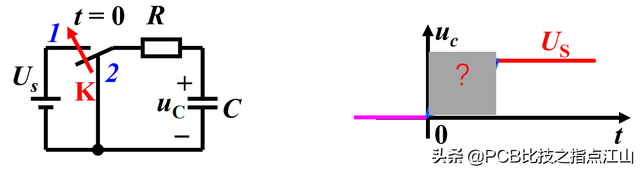

研究过渡过程具有实际意义

$什么是一阶电路，什么是一阶电路的零输入响应（PCB设计\u0026动态电路及其阶数、）$

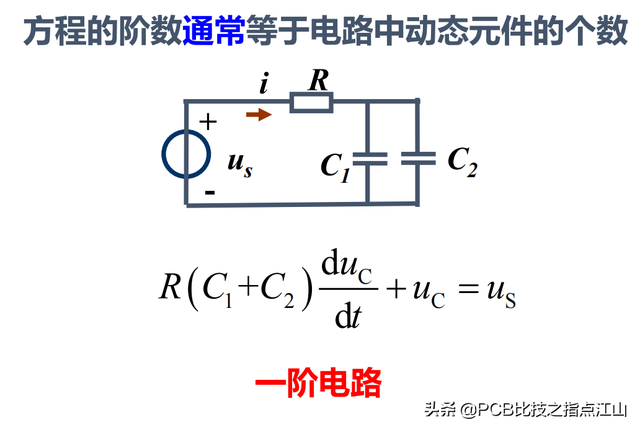

2 动态电路的阶数

描述动态电路的方程是微分方程方程阶数=电路阶数

一阶电路；描述电路的方程是一阶微分方程一阶电路中一般只有一个动态元件

二阶电路；描述电路的方程是二阶微分方程一般有二个动态元件

$什么是一阶电路，什么是一阶电路的零输入响应（PCB设计\u0026动态电路及其阶数、）$

3 动态电路分析方法

时域分析法；经典法：直接求解常微分方程状态变量法数值法

变换法；傅里叶变换法：频域分析法，拉普拉斯变换法：复频域分析法

动态电路的换路定律

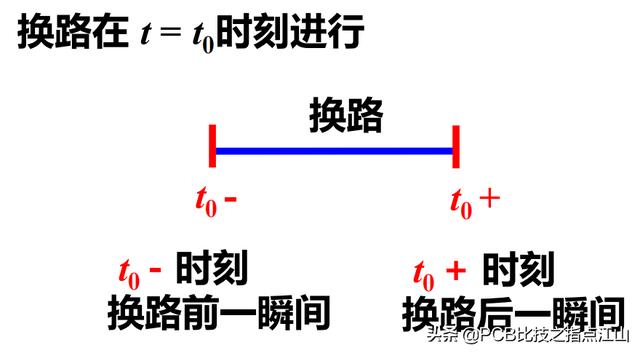

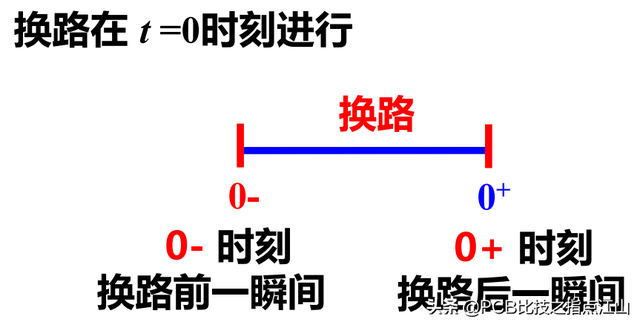

1 换路：电路结构或状态发生变化

$什么是一阶电路，什么是一阶电路的零输入响应（PCB设计\u0026动态电路及其阶数、）$

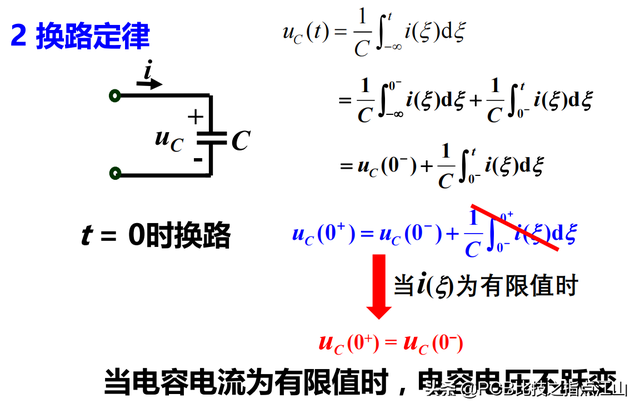

换路定律：

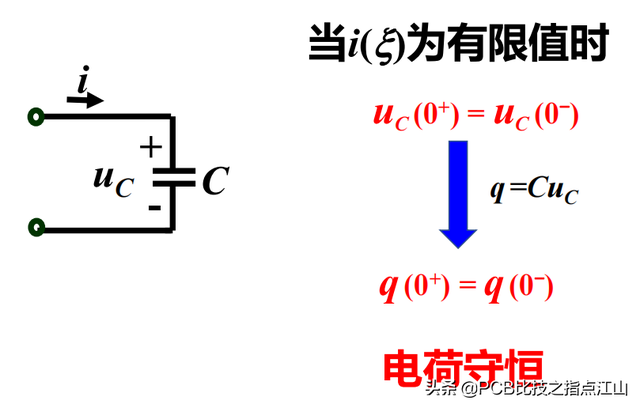

当电容电流为有限值时，电容电压不跃变

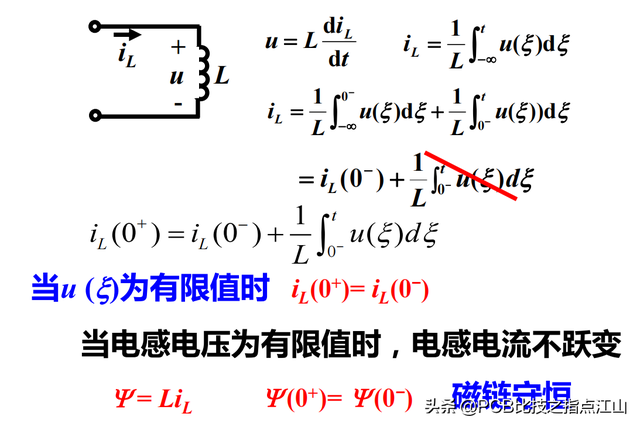

当电感电压为有限值时，电感电流不跃变

撰写：BGAPCB 此文希望对阅读者有所帮助！
