1、dkl是什么梁
dkl是框架梁。框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。结构设计中，对于框架梁还有另一种观点，即需要参与抗震的梁。纯框架结构随着高层建筑的兴起而越来越少见，而剪力墙结构中的框架梁主要则是参与抗震的梁。
2、基础联系梁是基础梁吗？
先问大家一个问题，图纸中基础层的梁都是基础梁吗？

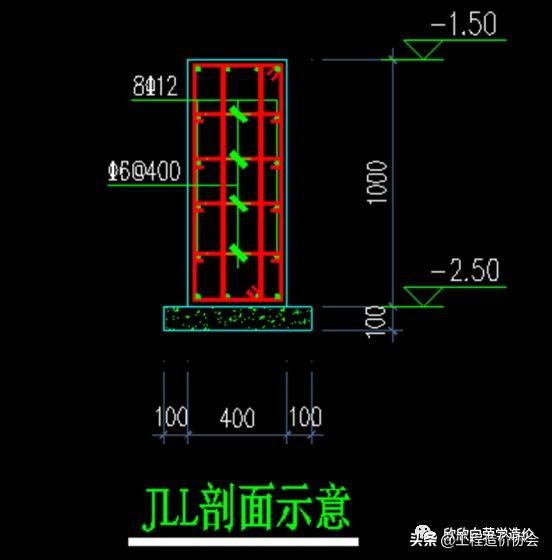

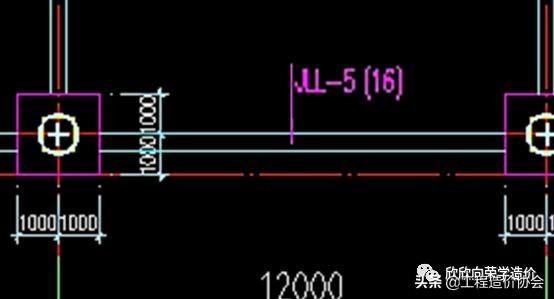

如下图所示，“JLL”用基础梁来定义吗？
图1
图2
答案：这个不是基础梁，是基础联系梁，应该用梁定义。
前不久一位同学联系我说，他把一个工程基础层的梁全部按基础梁来定义做，结果最后钢筋量差十几吨，模板等都是不对的，后面假期没有休息来改图。
这也是很多新手混淆的地方：画基础层的梁就认为它们都是基础梁，尤其碰到JLL，JKL,DKL，分辨不清，结果最后做的都不对。
一、认识基础梁
做错的原因就是概念不清晰，基础不扎实。先来看正经的基础梁是什么样的。
1、什么是基础梁
基础梁：简单说就是在地基土层上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上。
基础梁要承重，且置于地基上，受地基反力作用。基础梁底标高同基础底标高相同，基础梁一般设置于筏形基础或钢筋砼条形基础中。

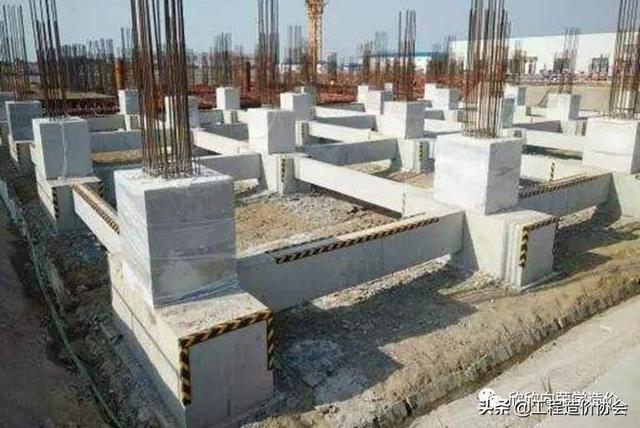

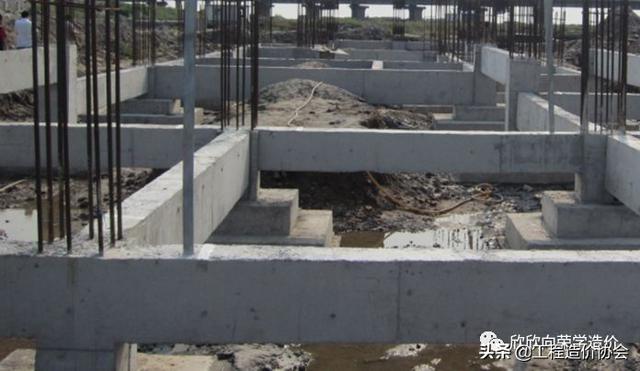

图3
图4
2、图集规范
识图

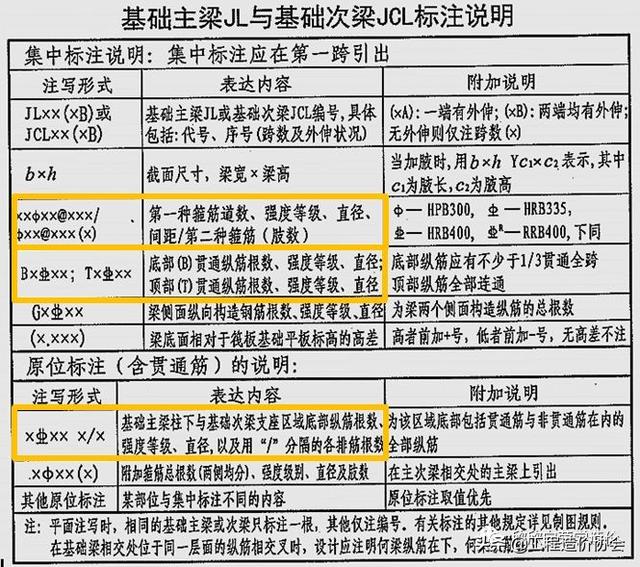

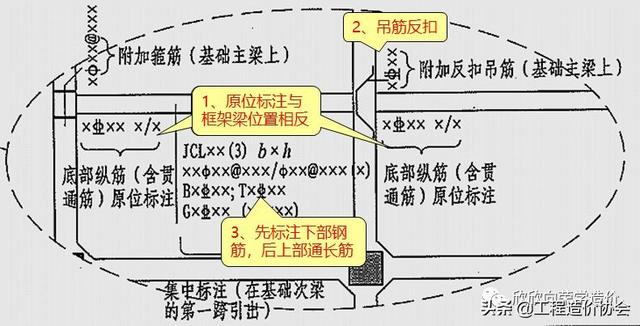

16G101-3图集规定了，基础梁在图纸中的注写：基础主梁 （JL表示）、基础次梁（JCL表示），详细标注如图5所示。
图5
从构造原理来讲，基础梁的受力是与框架梁相反的，如果明白了这个就会很好理解，从上图的标注就可以看出端倪。
- 1、先标注底部通长筋，后标注上通长筋（框架梁是先注上部，后下部）
- 2、基础梁的支座负筋是在底部（框架梁是在梁的上部）
- 3、基础梁箍筋有不同间距的布置范围（框架梁分加密和非加密）
图6
钢筋构造

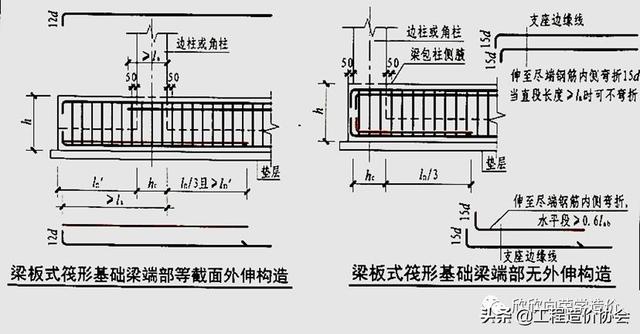

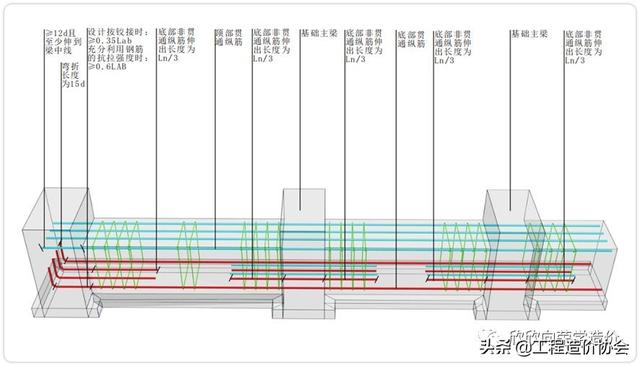

我们再看看其配筋的构造，如图7所示。
图7
钢筋在端头是弯折，12d还是15d的取决于基础梁有无外伸，（而框架梁钢筋在端头是锚进柱子里的）。
图8
其三维效果如图9所示。
图9
3、软件如何定义

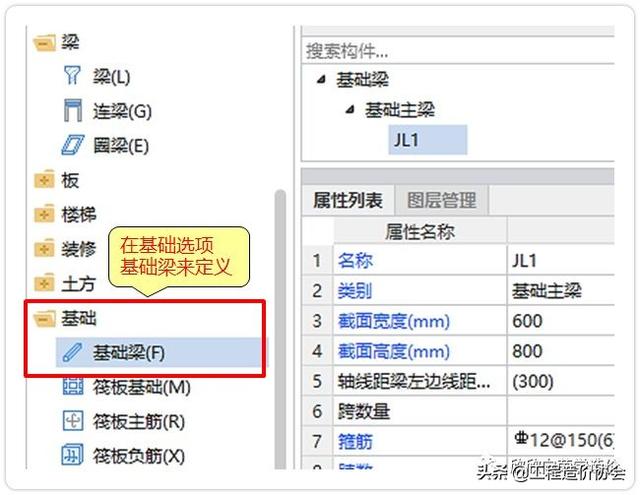

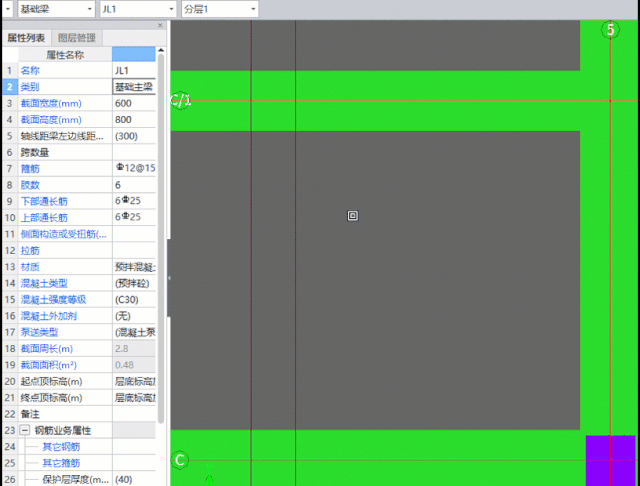

基础梁的定义是在软件基础选项，基础梁来定义，如图10所示。
图10
二、认识基础联系梁
1、什么是联系梁
联系梁是联系构件之间的系梁，作用是增加结构的整体性，以增大建筑物的横向或纵向刚度；联系梁除承受自身重力荷载及上部的隔墙荷载作用外，不再承受其他荷载作用。
还有一点作用是增加基础结构的整体性。如独立基础或单向柱下条基，为了增加基础整体刚度以及减小不均匀沉降,基础之间增设基础连系梁，将其连接为一体。
图11
图12
2、图集规则
识图

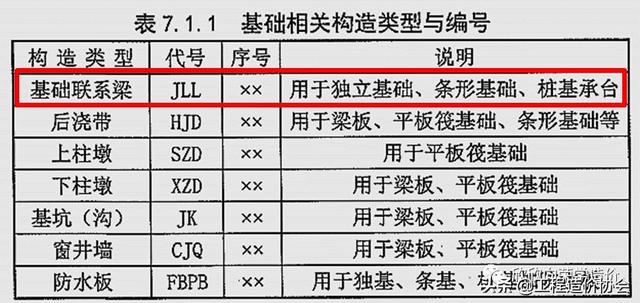

基础联系梁是连接独立基础，条形基础、桩承台的梁，如图13所示。
图13
基础联系梁除了名称按”JLL”表示，基础联系梁的平面图纸标注、钢筋构造按非框架梁执行，如图14所示。
图14

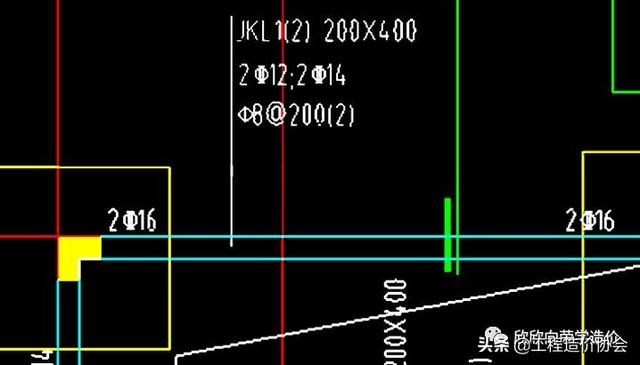

标注方式按框架梁规则，也就是大家平常熟悉的样子，如图15所示。
图15
钢筋构造

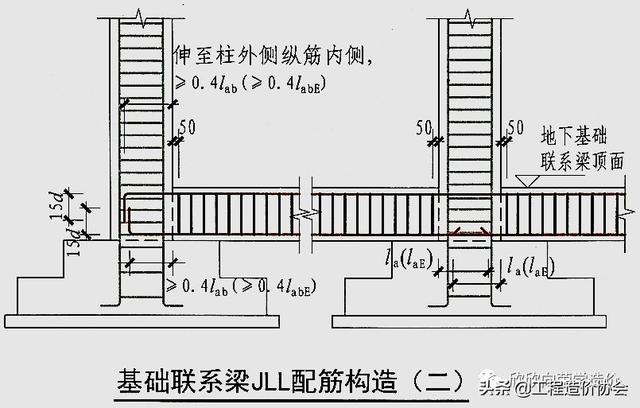

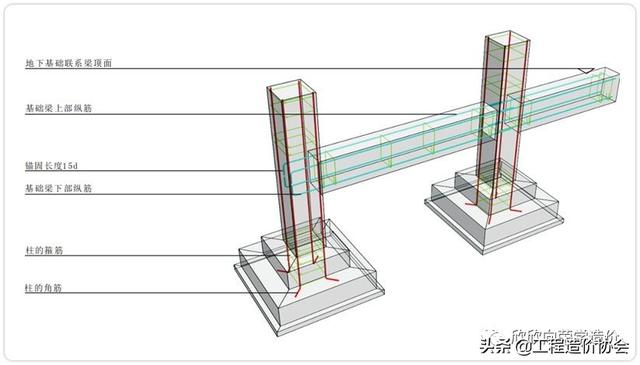

基础联系梁连接基础的构造如图16所示。
图16

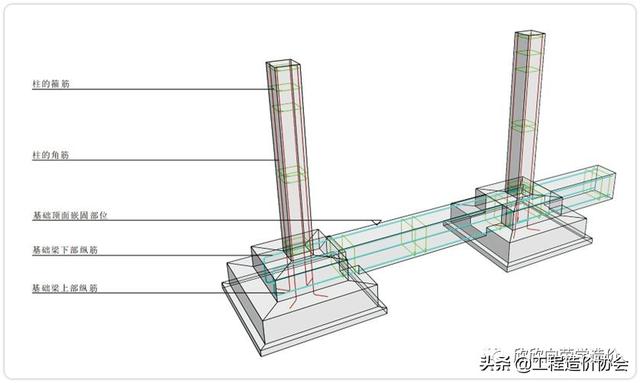

其三维构造如图17所示。
图17
基础联系梁连接柱子的构造如图18所示。
图18
其三维构造如图19所示。
图19
3、软件如何定义

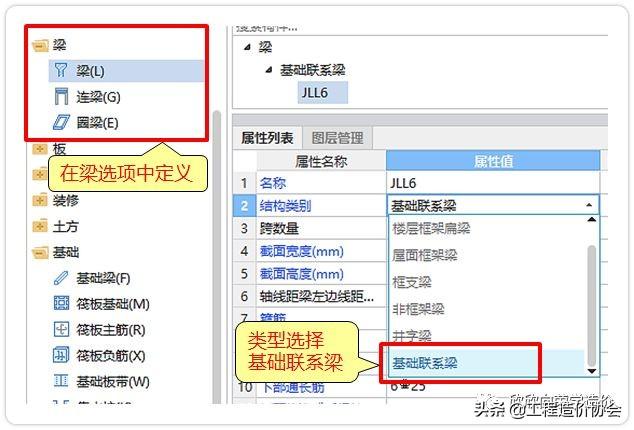

基础联系梁是在软件中的梁里定义，结构类型选择为基础联系梁，如图20所示。
图20
三、如何区分
首先要明白一个概念，不是在地下的或基础层里的梁，都是基础梁，要具体分析。
1、受力及作用
如果此梁为受力或承受板墙的压力，则在对应广联达应该设为基础梁。
如果此梁为拉结构件不承重，只为加强各构件整体性，则在广联达软件中应设为基础联系梁。
2、标高
基础梁底标高就是基础底标高，基础连系梁底标高要高于基础底标高。
3、配筋及标注
前面我们知道了基础梁也被称为“反梁”，其受力形式和标注与框架梁相反，基础联系梁属框架梁里。
在分辨不清楚其受力作用的时候，也可以按标注的位置区分。
反着标注信息为基础梁，属于基础梁，在基础梁里定义，如图21所示。
图21

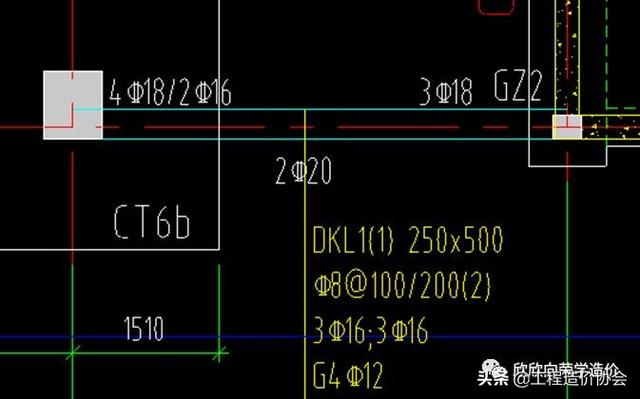

其它梁也可以按此区别，如图22所示。原位标注与框架梁位置一样，在梁里定义，是地框梁（基础顶面以上且低于±0.00，框架柱为支座的梁）。
图22
原位标注与框架梁位置一样，是基础框架梁，属于框架梁，在梁里定义。
图23
4、按支座区别
以基础为支座，为基础梁
以柱为支座，为楼层/屋面框架梁或地框梁
以梁为支座，为非框架梁
以独基、条基、桩基础为基础的是基础连梁
以承台为支座，直接替换桩上部承台构件是承台梁
具体还可以根据图纸综合考虑，如DL（地梁），有些图纸设计为基础的梁，支撑框架柱，墙等，有受力作用的，用基础梁定义。
也有的图纸它是连接构件，加强基础的整体性，用梁定义。
四、如果绘制错误，如何更改？
如果发现绘制错误了也不用慌，可以用软件里的构件转换功能，如图24所示。
图24
当然转换完了也需要跟图纸检查一遍。
本文主要讲了基础梁和基础联系梁的区别，教大家认识和区分，虽然“JL”和“JLL”只有一字之差，但是为不同的构件，其它形式的梁可以按本文方法区分，希望对大家有所帮助。
