关于【双控开关怎么接线】:双开双控开关怎么接线 双控开关怎么安装接线，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、单开双控，一开双控，开关的接线方法图解，两个地方可控制一盏灯
- 2、双开双控开关怎么接线 双控开关怎么安装接线
1、单开双控，一开双控，开关的接线方法图解，两个地方可控制一盏灯

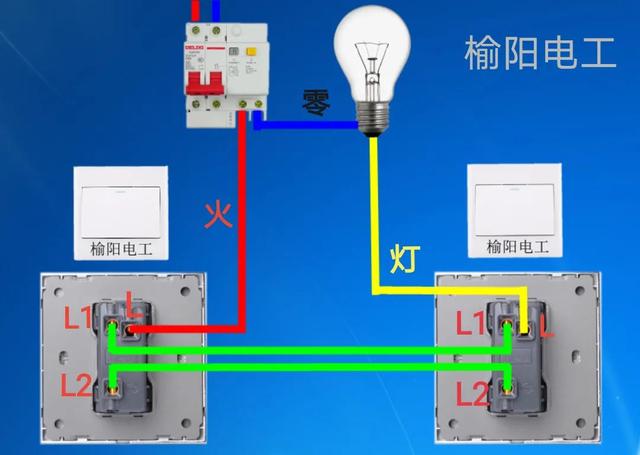

下面为单开双控开关的接线方法图解，单控开关的意思就是一个开关控制一盏灯，单开双控开关的意思就是两个地方的开关可以去控制一盏灯，两个开关分别可以开关，经常用到的地方有卧室，卧室床头可以开关，卧室门口也可以开关
红色为火线
蓝色为零线
黄色为灯线
绿色为双控连接线，两根绿色线分别接两个开关的L1和L2
实际中有可能是这样的，开关的暗盒里一边会有5根线，另一个暗盒里会有3根线，遇到这种情况我给大家讲一下接线方法
这边暗盒里有5根线的，分别是火线，灯线，和三根双控连接线，我们把灯线和三根双控连接线中的其中一根接在一起并线，放在暗盒里，这样就剩下三根线了，三根线为一根火线，两根双控连接线，火线我们接开关的L，剩下两根分别接开关的L1和L2端口
另一个暗盒有三根线的，我们把刚才和灯线并联的那根线接开关的L端口，另外两根双控连接线分别接开关的L1和L2端口
大家在接线之前一定要先断电，再用验电笔去测量确认是否已经断电，在确认安全的前提下进行操作，避免发生意外！
2、双开双控开关怎么接线 双控开关怎么安装接线
我们如果细心观察，那么会发现在我们的日常生活中，常用的插座是有很多种的，而各种开关也是，像单控和双控等。而学会一些相关的电路知识，对于我们的生活是很有必要的，因为不用经常叫人来安装和维修，能省下不少的钱。今天我们就来说说双开双控开关是怎么接线的，一起来看看吧！
双开双控开关怎么接线
双开双控开关一般有两种接线方法，分别是单控以及双控。要顺利接好线，我们首先要来认识一下这种开关，在它的背面有着六个接线柱，即两组L,L1,L2，这两组接线柱分别控制一个开关键。
1.双控接线法
首先把两个L接线柱用火线连接起来，再给两个L1各自连接一个灯的控制线。这样连接好的双控开关就可以分别控制两盏灯的电源了，可以同时开关两盏灯，互不影响。这个方法又叫双灯双开双控法，多用于安装楼梯处的灯，即在楼梯上可以开关楼下或楼上的灯，在楼梯下也可以开关楼上或楼下的灯。
我们在选用开关的时候要注意选择大品牌的，这样开关的质量和售后都有很好的包装。如果你不知道选什么开关，不妨看看小编的推荐：
2.单控接线法
这种方法是又叫一灯一开双控接线法，即将两个控制开关与同一个灯连接，这样就可以让这两个开关在不同的地方控制同一盏灯。如楼梯上的灯，可以在楼梯上或楼梯下进行开关控制。首先要将火线接入L孔，再将两个开关的L1连接起来，之后同样将两者的L2接连，最后再将另一个面板的L孔同样用火线连接起来即可。
单开双控开关怎么样接
1、首先你需要区分一下从灯上下来的两根线，哪一根是火线哪一根线哪一根是零线，正常的线路连接当中都是以红色为火线，另外一个颜色为零件。
2、然后将灯上下来的火线与第1个开关进行连接，一般需要连接到第1个开关当中的L口上。
3、然而第1个开关和第2个开关必须串联才可以起到双控的作用，因此在两个开关当中都会有L1和L2的接口，你需要提前用导线的方式将两个开关当中的L1和L2进行串联。
4、在第2个开关当中，有一个L的连接口没有连接，此时需要将控制线与该位置进行连接。
5、然后剩下的是零线的串联，直接将灯上下来的零线跟电源当中的零线进行连接即可。
本文关键词：单开双控开关怎么接线图解，单开双控开关怎么接线，双控开关接法 双开 照明，双开双控开关接线图，双开双控开关怎么接线图解。这就是关于《双控开关怎么接线，双开双控开关怎么接线（两个地方可控制一盏灯）》的所有内容，希望对您能有所帮助！
