关于【消防图纸符号大全】:供暖图纸管路标识，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、一看就懂的消防图纸图例大全，小白必备
- 2、消防图纸符号大全：供暖图纸管路标识
- 3、采暖图纸中这个图例代表什么
- 4、暖气图纸标注
- 5、供热管道图
- 6、采暖图纸上3A，4A，5A是什么意思
- 7、供热管道Z N分别表示啥了
- 8、管道图纸中，供水 ，排水，雨水，供暖，消防它们的字母标识各是什么?
- 9、采暖图纸上的竖管上有个波纹形状的图标是什么
- 10、供暖管道示意图的图形和符号哪里有呀？？ 想学供暖安装
- 11、请问哪位大师知道采暖管道上这两个图例是什么

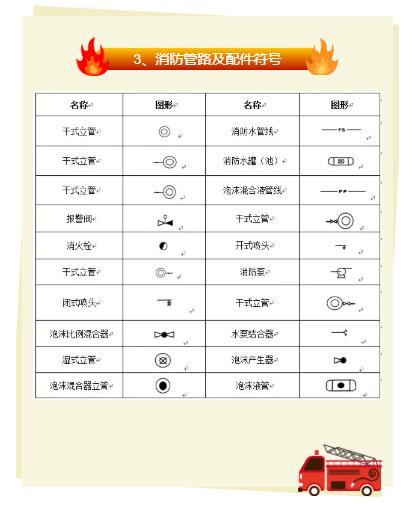

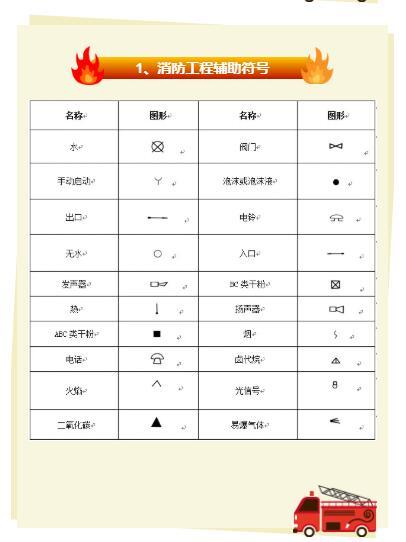

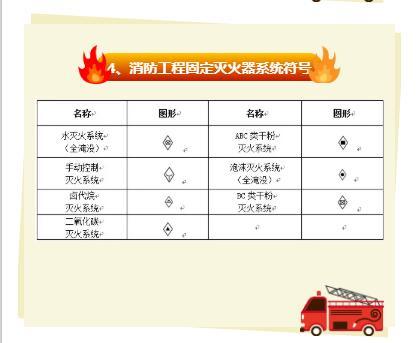

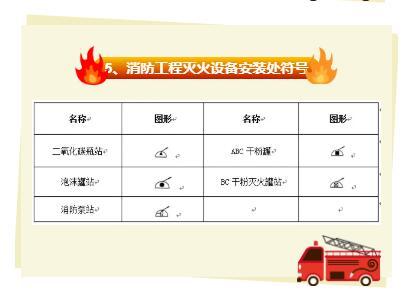

1、一看就懂的消防图纸图例大全，小白必备
在拿到消防图纸的时候大多数人往往是一团乱，不懂得图纸上表示的是什么意思，到施工现场的时候，也看不出个所以然。其实看任何一份图纸都要先学会看图例，不同的设计可能图例不一样，看消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，并掌握识图的基本知识，最新国家标准图形符号，了解这些符号的意义，按照所说的方法去看，看清楚仔细分析，应该就能快速看明白了。
2、消防图纸符号大全：供暖图纸管路标识
给排水采暖图纸符号DWS、DWR 应该只是代号吧
DN40：公称直径40
3、采暖图纸中这个图例代表什么
供热建筑面积是指不包括公共楼梯间和敞开式阳台的单 元门以内建筑面积，其中原封闭式（自己封的不算）阳台面积按二分之一计算。供热建筑面积可按以下方式计算：1、以房屋竣工图为准，图纸上标出的建筑面积（不含公摊面积）就是供热建筑面积。2、若是老住宅没有竣工图作为依据，则以使用面积（公产房本上的计租面积）乘以系数1.3就可算出供热建筑面积。该系数是根据各种住宅的房型、结构，经测量求得的平均值。如双方有争议，则以现场丈量为准，两户之间的共用墙量至墙中线，外墙一律量至外墙皮。跃层住宅房屋也按以上标准收费，其上层坡顶部分局部低于2.2米的空间安装散热器的按70％收费，未安装散热器的按50％收费。对于特别高的特殊房型，挑高超过3.5米的，每增高0.35米增收10％供热费。供热建筑面积是指不包括公共楼梯间和敞开式阳台的单元门以内建筑面积，其中原封闭式(自己封的不算)阳台面积按二分之一计算。供热建筑面积可按以下方式计算：1、以房屋竣工图为准，图纸上标出的建筑面积(不含公摊面积)就是供热建筑面积。2、若是老住宅没有竣工图作为依据，则以使用面积(公产房本上的计租面积)乘以系数1．3就可算出供热建筑面积。该系数是根据各种住宅的房型、结构，经测量求得的平均值。如双方有争议，则以现场丈量为准，两户之间的共用墙量至墙中线，外墙一律量至外墙皮。跃层住宅房屋也按以上标准收费，其上层坡顶部分局部低于2．2米的空间安装散热器的按70％收费，未安装散热器的按50％收费。对于特别高的特殊房型，高度超过3．5米的，每增高0．35米增收10％供热费。
4、暖气图纸标注
一般来说.JS是指自来水.PS是污水管.当然要看整个图纸才能确定.各个设计院的标注也不同. NG-2.一般没指定说明的.一般是用焊接管,无逢钢管.
5、供热管道图
宝福路供热管道工程可以参考下
6、采暖图纸上3A，4A，5A是什么意思
没看图纸 应该是泵房的排水立管 302应该是排水通气管 图纸应该有一张管道标识图
7、供热管道Z N分别表示啥了
截个图看看，我觉得不是字母，可能是补偿器的标识，横向的是Z，纵向的是N
8、管道图纸中，供水 ，排水，雨水，供暖，消防它们的字母标识各是什么?
四川高德特为你解答:
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W，表示污水。也有-F，就是废水。很少见有用-P表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP.
雨水管道-Y.
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY.
冷凝水管道-N。
管道立管-L.
另外设备的型号字母:
Q-流量或者风量
H-扬程
N-功率
P-压力
QW-潜污泵
其他阀门、器具之类的都是用图形区分。
9、采暖图纸上的竖管上有个波纹形状的图标是什么
这是管道波纹补偿器，用于缓解管道热膨胀，通常是不锈钢材质。
10、供暖管道示意图的图形和符号哪里有呀？？ 想学供暖安装
查下设计规范和施工规范，《建筑给水排水及采暖工程质量验收规范》GB50242－2002 ，一般用CAD画图的，加上方正插件
11、请问哪位大师知道采暖管道上这两个图例是什么
总说明或者图例框里有1是阀2是表 一般
本文关键词：供热管道符号图例大全，供暖图纸管路标识怎么看，供暖管道供回水标识图，供暖管道图纸怎么看，供暖管道示意图。这就是关于《消防图纸符号大全，供暖图纸管路标识（一看就懂的消防图纸图例大全）》的所有内容，希望对您能有所帮助！
