关于【什么叫平行投影】:什么叫平行投影，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、什么叫平行投影
- 2、CAD 如何理解机械制图直线在三个投影面中的投影特性呢
1、什么叫平行投影
一、平行投影的含义：
1、光源是以平行的方式照射到物体上的投影。
二、平行投影的特性 ：
1、实形性：当线段或平面图形平行于投影面时，其投影反映实长或实形；
2、积聚性：当直线或平面图形平行于投射线时，其投影积聚成点或直线；
3、类似性：当直线或平面图形既不平行、也不垂直于投影面时，直线的投影仍然是直线，平面图形的投影是原图形的类似形。在正投影下，投影小于实长或实形；
4、平行性：两相互平行的直线，其投影仍然平行；
5、定比性：两平行线段的长度之比，与其投影的长之比相等，直线上两线段长度之比，与其投影长之比相等；
6、从属性：直线上的点，或平面上的点和直线，其投影必在直线或平面的投影上。

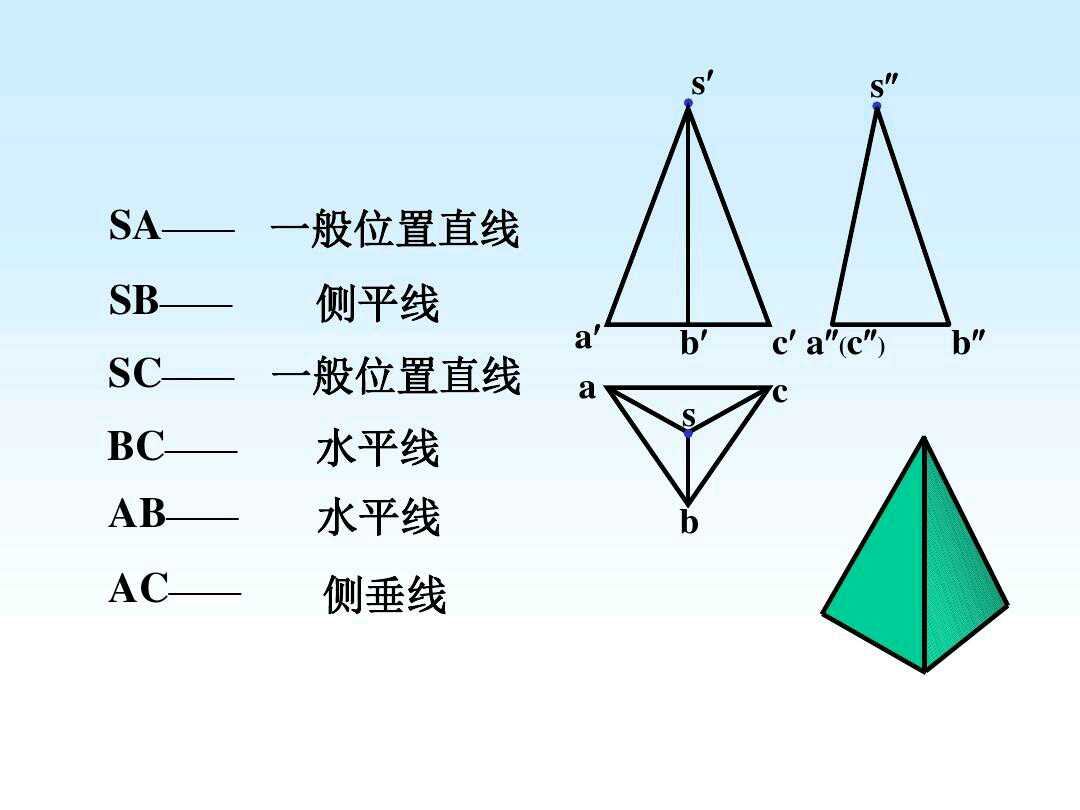

2、CAD 如何理解机械制图直线在三个投影面中的投影特性呢
投影面垂直线 ——垂直于一个投影面，平行于另外两个投影面的直线
1）投影面垂直线又可分为三种：
垂直于V面的直线叫正垂线； 垂直于H面的直线叫铅垂线； 垂直于W面的直线叫侧垂线。
2）铅垂线的投影特性（如下图）：
①铅垂线的H面投影积聚为一点；
②铅垂线平行于V、W面，在V、W面的投影反映实长，且平行于OZ轴。
本文关键词：投影分为平行投影和什么，平行投影是啥，平行投影和中心投影，平行投影和垂直投影，什么叫平行投影什么叫中心投影。这就是关于《什么叫平行投影，平行投影是啥（如何理解机械制图直线在三个投影面中的投影特性呢）》的所有内容，希望对您能有所帮助！
