关于【电风扇电容怎么接】，风扇启动电容接法，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电风扇电容怎么接：风扇启动电容接法
- 2、单相电机多种电容接线图
1、电风扇电容怎么接：风扇启动电容接法
在接线的时候，先用准备好的仪器测量一下线的电阻，然后找出其中最大的一个阻值，并在那根线上做上显著的记号，我们就可以将电容接到这根线上。然后再用仪器测量一下其他线的阻值，找出最小的两个做上记号，之后将电源接到这两根线上，这样电容器就接好了。
风扇指热天借以生风取凉的用具。电风扇是用电驱动产生气流的装置，内配置的扇子通电后，进行转动，由机械能转化为风能，从而化成自然风达到凉爽的效果。
电风扇的主要部件是：交流电动机。其工作原理是：通电线圈在磁场中受力而转动。能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为热能。
2、单相电机多种电容接线图

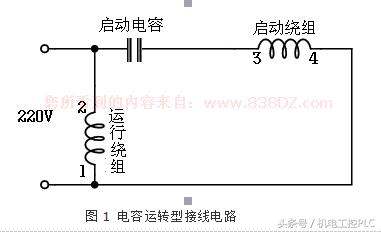

220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机，洗衣机等电机。接线图

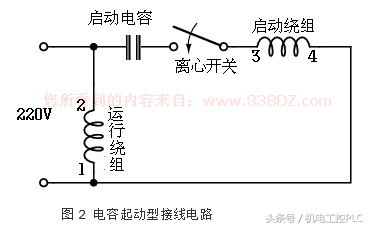

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

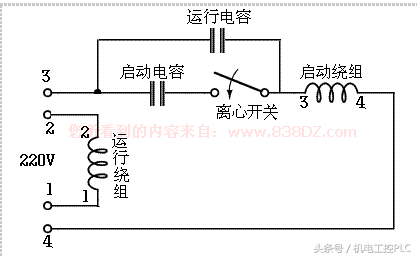

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：

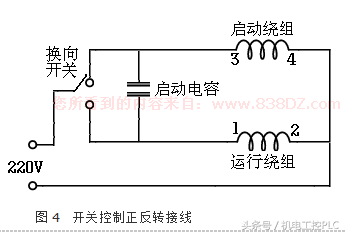

图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图5
本文关键词：电容正确接法图解，风扇启动电容4个接头接法图解，风扇启动电容的接法，风扇启动电容接法图，风扇启动电容接法视频。这就是关于《电风扇电容怎么接，风扇启动电容接法（单相电机多种电容接线图）》的所有内容，希望对您能有所帮助！
