1、通信小知识（华为SPN设备介绍）

一、华为SPN设备介绍

1、华为PTN 970设备定位

华为PTN 970是华为公司面向分组传送的新一代城域光传送设备，主要定位于城域传送网的接入层或汇聚层，组建移动通信、集团客户等各类业务的承载网络。

PTN 970主要用于城域传送网的接入层，负责分组业务的网络中的传输，并将业务汇聚至IP/MPLS骨干网中。

中国移动5G网络接入层主要的传输设备就是PTN 970。

1.1 华为PTN 970设备整体介绍

华为PTN 970设备外观图和面板图如下所示：

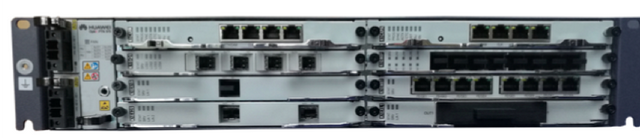

华为PTN 970设备外观图

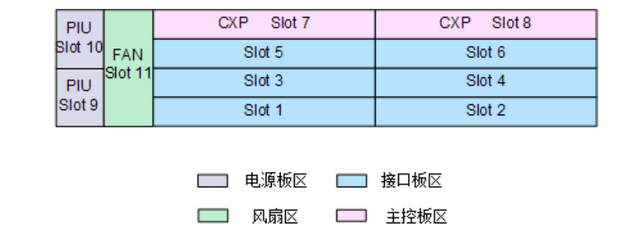

华为PTN 970设备面板图

华为PTN 970设备尺寸为2U(H)*442mm(W)*220mm(D)，（1U=44.45mm）安装在ETSI 21英寸、IEC 19英寸机柜中。华为PTN 970设备满配重量为9.4kg。

1.2 华为PTN 970设备取电

华为PTN 970设备满配功耗为190.67W，取电只需一主一备10A空开即可（安装在综合柜，接入综合柜的直流配电盒即可）。

1.3 华为PTN 970设备板件整理

华为PTN 970设备具有强大的接入能力，交换容量为120G bit/s。以下是PTN 970设备的板件介绍：

单板简介

单板名称

整机最大接口数量

可插槽位

备注

主控板

CXP

Slot7~8

风扇板

FAN

Slot11

电源板

PIU

Slot9~10

1路40GE光接口板

EXL1

3

Slot1~6

几乎不用

1路10GE光接口板

EX1S

12

Slot1~6

2路10GE光接口板

EX2S

12

Slot1~6

4路10GE光接口板

EX4S

12

Slot1~6

8路GE/FE光接口板

EM8F

48

Slot1~6

8路GE/FE电接口板

EM8T

48

Slot1~6

不常用

16路E1电接口板

ML1A

192

Slot1~6

2、华为PTN 980设备定位

华为PTN 980是华为公司面向分组传送的新一代城域光传送设备，主要定位于城域传送网的接入层或汇聚层，组建移动通信、集团客户等各类业务的承载网络。

中国移动5G网络组建50GE环路主要用华为PTN 980设备。

2.1 华为PTN 980设备整体介绍

华为PTN 980设备外观图和面板图如下所示：

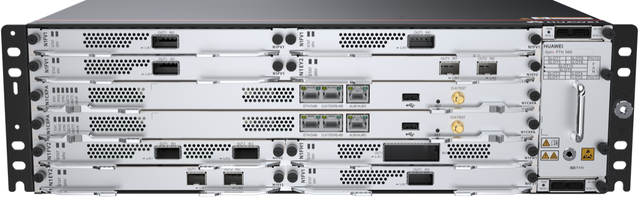

华为PTN 980设备外观图

华为PTN 980设备面板图

华为PTN 980设备尺寸为3U(H)*442mm(W)*220mm(D)，（1U=44.45mm），安装在ETSI 21英寸、IEC 19英寸机柜中。华为PTN 980设备满配重量为16.1kg。

2.2 华为PTN 980设备取电

华为PTN 980设备满配功耗为1920W，最大电流为40A，前级空开/熔丝为16A（取电只需一主一备16A即可），考虑扩容演进推荐>=40A。不过在实际应用中，16A空开/熔丝即可。

2.3 华为PTN 980设备板件整理

华为PTN 980设备具有强大的接入能力，交换容量为640G bit/s或800G bit/s（取决于主控板配置）。以下是PTN 980常用的板件介绍：

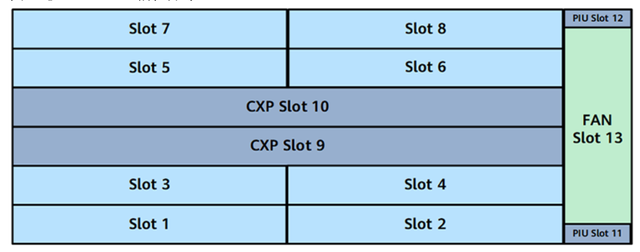

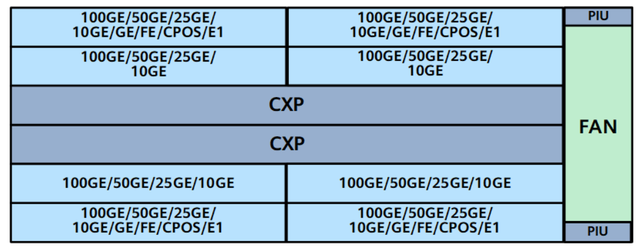

华为PTN 980设备槽位容量图

单板简介

单板名称

可插槽位

备注

主控板

N1CXP

Slot 9~10

640G bit/s

主控板

N2CXP

Slot 9~10

800G bit/s

16路E1电接口板

ML1B

Slot 1~2、Slot 7~8

10路10GE光接口板

EX10

Slot 1~8

2路50GE灵活以太光接口板

FV2

Slot 1~8

1路100GE灵活以太光接口板

FH1

Slot 1~8

8路GE/FE光接口板

EM8F

Slot 1~2、Slot 7~8

只列取了常用板卡，不常用的板卡未列取。

3、华为PTN 7900E-24设备定位

华为PTN 7900E-24是华为公司面向分组传送网的新一代城域光传送设备，主要定位于城域传送网的核心层和省/国家骨干网络，组建移动通信、集团客户等各类业务的承载网络。

中国移动5G汇聚层网络组建100GE/200GE环路主要用华为PTN 7900E-24设备。

3.1 华为PTN 7900E-24设备整体介绍

华为PTN 7900E-24设备外观图和面板图如下所示：

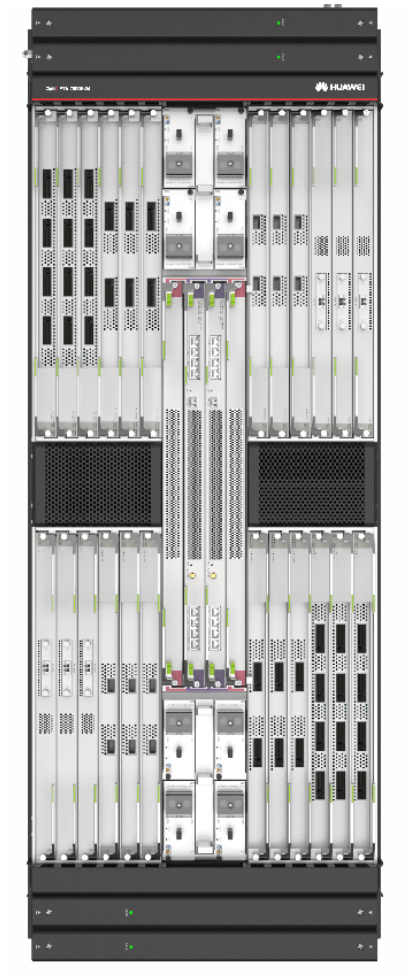

华为PTN 7900E-24外观图

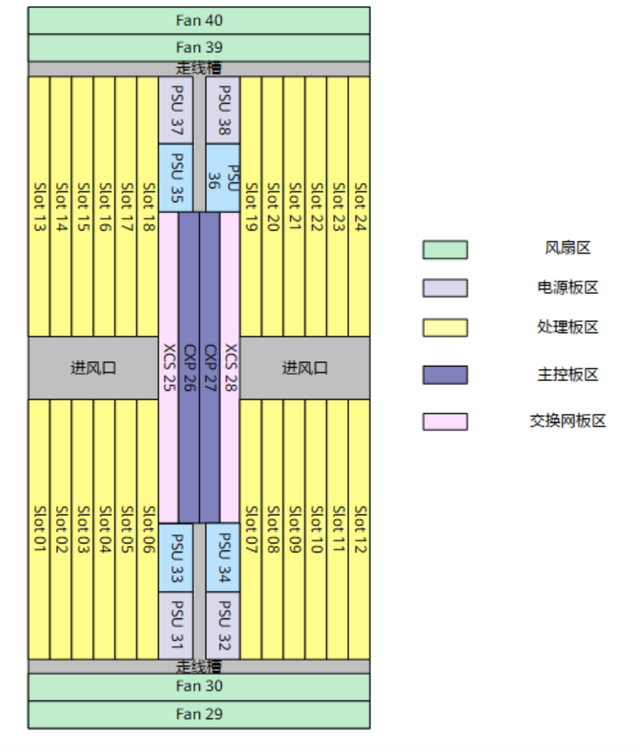

华为PTN 7900E-24面板图

华为PTN 7900E-24设备尺寸为496 mm × 310 mm × 1385 mm，安装机柜标准为A63B；A66B（华为公司提供机柜），占用机房机位为600（宽）×300（深）。满配重量为197kg。

3.2 华为PTN 7900E-24设备取电

OptiX PTN 7900E-24子架通过PDU配电盒从机房列头柜引入电源，为设备供电。OptiX PTN 7900E-24子架共8个PSU可插放槽位。A、B两路PSU互为n+n热备份(n=2,3,4)，其中A为主用，B为备用。每路PSU的额定输入电压为-48V，额定输入电流为60A，额定输出功率为2400W。

OptiX PTN 7900E-24的供电系统由PDU和PSU组成，每一部分的作用如下：

（1）PDU：OptiX PTN 7900E-24支持从列头柜引入8路独立电源到PDU。包含主用4路A1-A4和备用4路B1-B4。其中每路输入电压-48V，最大输出电流60A，每路均有输出控制开关；

（2）PSU：每路PSU的输出功率为2400W，整个PSU电源池最大供电能力为9600W。子架左电源池和右电源池互为备份。PSU电源池联合为业务板区、风扇、交叉和主控板供电。可根据配置业务板所需功耗，灵活配置PSU及外接电源。

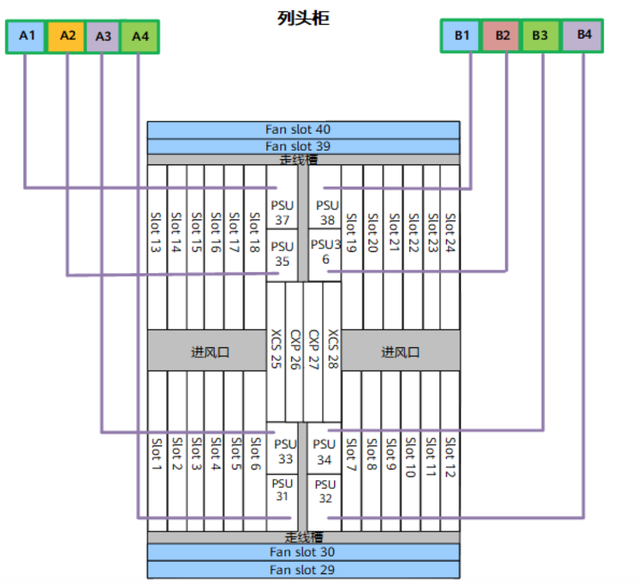

华为PTN 7900E-24引电示意图

设备电源输入路数（63A）

外接电源路数

列头柜空开配置（主用+备用）

使用场景

备注

4+4

4+4

4*63A+4*63A

总供电功率小于9600W时，可使用4+4供电方式

3+3

3*63A+1*125A+3*63A+1*125A

2+2

1*125A+1*125A

3+3

3+3

3*63A+3*63A

总供电功率小于7200W时，可使用3+3供电方式

2+2

1*63A+1*125A+1*63A+1*125A

2+2

2+2

2*63A+2*63A

总供电功率小于4800W时，可使用2+2供电方式

1+1

1*125A+1*125A

说明：建议优先采用4+4的供电方式。若采用其它供电方式，减少电源路数前需根据处理板的负载所需的功耗计算是否可采用此供电方式。

配置建议：OptiX PTN 7900E-24可以根据配置业务板所需功耗，灵活配置PSU及外接电源。

短接铜排：如果机房的列头柜输入路数不足，但可以提供较大电流（125A）时，则需要使用短接铜排对PDU的输入进行短接。这样，短接铜排便将一路外部电源分流为两路。当设备使用短接铜排后，要求从列头柜到PSU的所有连接线缆都使用最大线径（35mm2），线缆长度小于25m。

3.3 华为PTN 7900E-24设备板件整理

华为PTN 7900E-24设备有24个业务槽位，每个槽位容量是1T，故7900E-24设备容量为24T。

单板简介

单板名称

可插槽位

备注

主控交叉多协议处理板

CXP

Slot 26~27

需配合XCS使用

交换网单元

XCS

Slot 25~28

16路10GE/GE以太网处理板

EY16

Slot 1~24

4路50GE灵活以太业务处理板

FV4

Slot 1~24

8路50GE灵活以太业务处理板

FV8

Slot 1~24

2路100GE灵活以太业务处理板

FH2

Slot 1~24

4路100GE灵活以太业务处理板

FH4

Slot 1~24

1路100GE灵活以太业务处理板

FH1

Slot 1~24

24路GE/FE自适应以太网处理板

EG24

Slot 1~24

只列取常用板卡，不常用板卡暂不列取。

4 、华为PTN 7900E-32设备定位

OptiX PTN 7900E-32是华为公司面向分组传送的新一代城域光传送设备，主要定位于城域传送网的核心层和省/国家骨干网络，组建移动通信、集团客户等各类业务的承载网络。

中国移动5G核心层/骨干汇聚层网络组建100GE/200GE环路主要用华为PTN 7900E-32设备。

4.1 华为PTN 7900E-32设备整体介绍

华为PTN 7900E-32设备外观图和面板图如下所示：

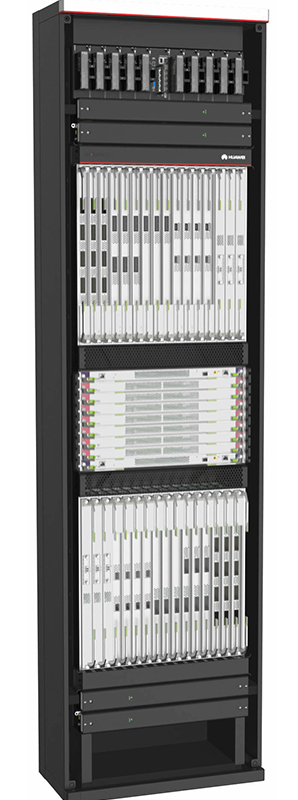

华为PTN 7900E-32设备外观图

华为PTN 7900E-32设备面板图

华为PTN 7900E-32设备尺寸为496 mm x 310 mm x 1900 mm，安装机柜标准为ETSI机柜（华为公司提供机柜），占用机房机位为600（宽）×300（深）。满配重量为258kg。

4.2 华为PTN 7900E-32设备取电

OptiX PTN 7900E-32子架通过PSU单板从机房列头柜引入电源，为设备供电。

OptiX PTN 7900E-32子架共10个PSU可插放槽位。A、B两路PSU互为n+n热备份(n=3,4,5)，其中A为主用，B为备用。每路PSU的额定输入电压为-48V，额定输入电流为60A，额定输出功率为2400W。

设备电源输入路数（63A）

外接电源路数

列头柜空开配置（主用+备用）

使用场景

备注

5+5

5+5

5*63A+5*63A

总供电功率小于12000W时，可使用5+5供电方式

4+4

3*63A+1*125A+3*63A+1*125A

3+3

1*63A+2*125A+1*63A+2*125A

4+4

4+4

4*63A+4*63A

总供电功率小于9600W时，可使用4+4供电方式

3+3

2*63A+1*125A+2*63A+1*125A

2+2

2*125A+2*125A

3+3

3+3

3*63A+3*63A

总供电功率小于7200W时，可使用3+3供电方式

2+2

1*63A+1*125A+1*63A+1*125A

说明：建议优先采用5+5的供电方式。若采用其它供电方式，减少电源路数前需根据处理板的负载所需的功耗计算是否可采用此供电方式。OptiX PTN 7900E-32未采用5+5的供电方式需要扩容时，需检查供电能力是否满足负载。若供电能力不足，需要增加电源路数。

配置建议：OptiX PTN 7900E-32可以根据配置业务板所需功耗，灵活配置PSU及外接电源。

短接铜排：当需要将两个PSU用短接铜排短接，共用一路外接电源时，需要使用PSU短接铜排。

4.3 华为PTN 7900E-32设备板件整理

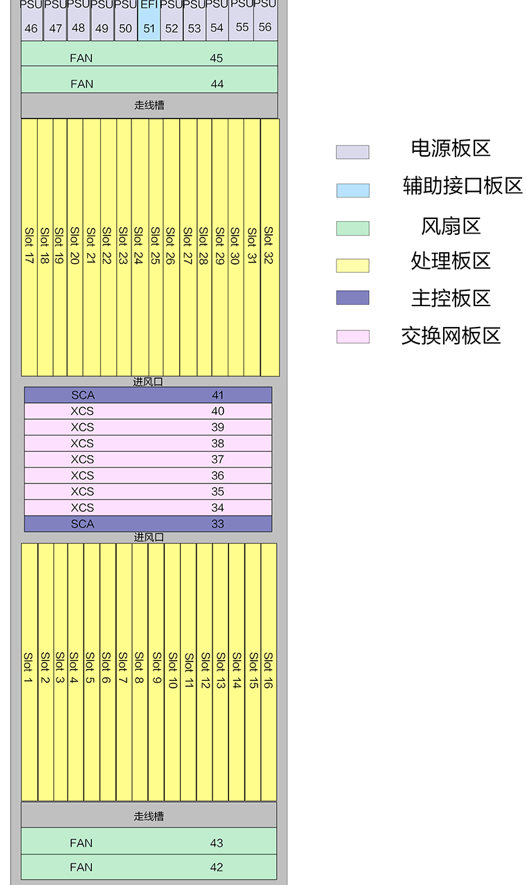

华为PTN 7900E-32设备有32个业务槽位，每个槽位容量是1T，故7900E-32设备容量为32T，板件整理如下表所示：

单板简介

单板名称

可插槽位

备注

主控及通信处理单元

SCA

Slot33~41

交换网单元

XCS

Slot 34~40

16路10GE/GE以太网处理板

EY16

Slot 1~32

4路50GE灵活以太业务处理板

FV4

Slot 1~32

8路50GE灵活以太业务处理板

FV8

Slot 1~32

2路100GE灵活以太业务处理板

FH2

Slot 1~32

4路100GE灵活以太业务处理板

FH4

Slot 1~32

1路100GE灵活以太业务处理板

FH1

Slot 1~32

24路GE/FE自适应以太网处理板

EG24

Slot 1~32

2路200GE灵活以太业务处理板

FHD2

Slot 1~32

只列取常用板卡，不常用板卡暂不列取。

2、1u等于多少mm：1u等于多少（1u等于多少毫升）

　　1u=44.5毫米=4.45厘米。
　　工业机箱的标准规格高度单位为U一般常规的比如 1U，2U ，3U ，4U等，1u=44.5MM 2U=89MM以此类推。
　　宽度一般都是标准的430MM 也就是我们常说的19寸标准机箱。
　　u，即机架尺寸，是美国电子工业。

3、1u等于多少mm

　　规定的尺寸是服务器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。
　　由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。
　　厚度以4.445cm为基本单位。
　　1U就是4.445cm，2U则是1U的2倍为8.89cm。
　　所。

4、请问1u"等于多少mm

　　FPC 工艺中常常会见到如下要求：Ni 80-200u"，请问1u"等于多少mm楼上所说的可能是指电镀领域。
　　不同的领域算法不同。
　　FPC TERMINAL 部分的电镀镀层厚度，1u"=1微英寸=0.0254 um 一般我们说1um=40u"计算机服务器中的1U指的是4.445厘米。
　　其他领域可能还有其他答案。
　　所以问这个问题的时候。

5、1u是多少

　　1u是多少 关注过服务器托管租用的朋友，应该碰到过1U、2u这个名词，今天小编大家解释一下1U是多少？U是服务器的厚度或者高度，仅对机架式服务器而言，1U=44.45mm，2U是88.9mm。
　　为什么要规定机架服务器？机架服务器是外观。

6、1U=多少微米

　　1、um：微米 1um=0.001毫米 做模具常说的一条或者一丝都等于10um也就是0.01毫米 2、u"：微英寸 1 um=40u"1u"=0.025um
