opbi是什么组织，opbi百科（聚苯并咪唑作全色紫外吸收剂）

关于【opbi是什么组织】:opbi是什么组织，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、opbi是什么组织
• 2、聚苯并咪唑作全色紫外吸收剂 孙江岳学习翻译

1、opbi是什么组织

　　opbi是网络连载小说《僵尸干探》里面的一个调查灵异现象的组织，叫灵异现象调查局，对外宣称的是中国第一个民间灵异事件调查组织，其实它却是政府的秘密组织。

　　根据小说的情节，要成立这个OPBI，是有目的的。因为最近在C市发生了很多起，不能用常理解释的案件：俗称灵异案件。在C市成立OPBI的目的，便是去调查这些灵异案件。

2、聚苯并咪唑作全色紫外吸收剂 孙江岳学习翻译

孙江岳

Application of polybenzimidazole as a panchromatic ultraviolet absorber

in poly(vinyl chloride) film

聚苯并咪唑作为全色紫外吸收剂在聚氯乙烯薄膜的应用

作者：Xiaodan Zhang Yangben Cai Xin Teng Bohua Nan Shiai Xu a

研究亮点：合成了具有全色紫外吸收的有机无机发光材料。OPBI能有效提高聚氯乙烯的抗紫外线性能。OPBI能改善聚氯乙烯的力学性能。OPBI能提高聚氯乙烯的热稳定性。

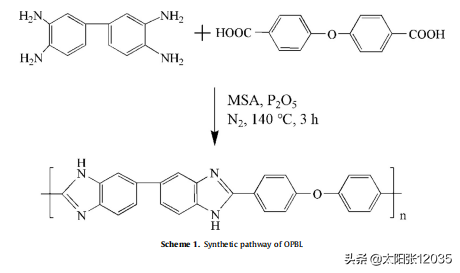

1）下图为OPBI制备。

聚苯并咪唑( OPBI )主链含有苯和咪唑环，具有高刚性、高热分解温度( > 400℃)、优异的耐氧化性和高热稳定性的优点。

本研究的主要目的是合成一种具有全色紫外吸收的紫外吸收剂，它可以( 1 )改善聚氯乙烯的 紫外老化性能，( 2 )吸收220 - 420纳米范围内的紫外辐射，( 3 )具有优异的热稳定性，以及( 4 )具有优异的透明性。

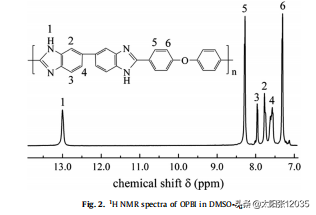

2）OPBI的结构通过红外光谱和核磁共振氢谱得到证实(图1和2 )。

傅里叶变换红外光谱和核磁共振氢谱结果表明，成功地制备了含醚键的有机铋[ 35 ]。

3）下图中OPBI显示了在本研究中检测的温度范围内两个明显的热降解阶段(图3 )。在约160℃时，由于与苯并咪唑环氢键合所吸收的水分损失，重量损失较小，而在550℃时，由于非特异性交联反应形成不溶聚合物，重量损失较大[ 35 - 42 ]。最大失重率出现在600℃(图3 )。在800℃观察到OPBI重量损失13 %，这是由OPBI聚合物的显著分解引起的。

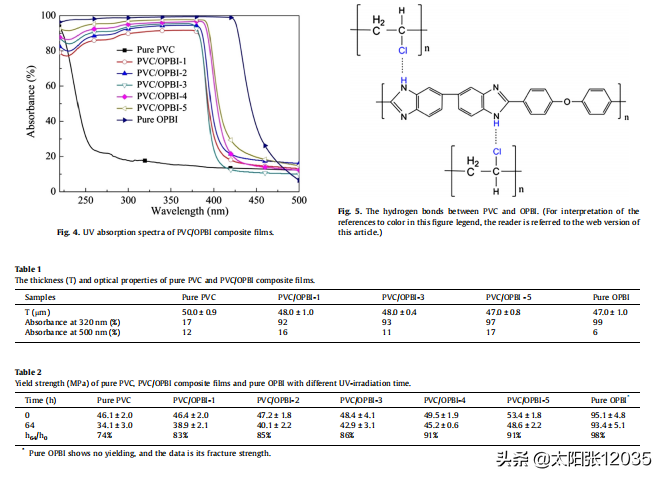

4）下图为聚氯乙烯/有机玻璃复合膜的紫外吸收光谱。

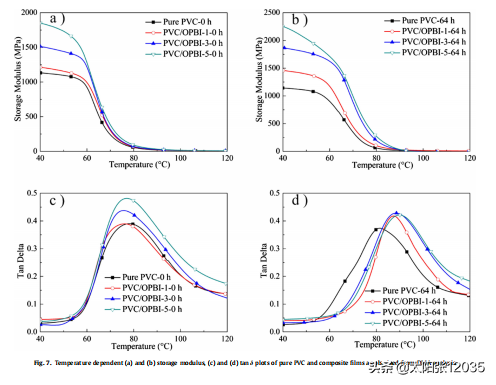

聚氯乙烯和OPBI使复合膜具有更高的承载能力，[ 39，40 ]。OPBI的力学性能很大程度上取决于其分子结构和形态

5）分子链之间通过OPBI和聚氯乙烯的咪唑环的氢键合(图5 )也有助于高屈服强度，由于其优异的机械性能，这些聚氯乙烯/有机玻璃复合膜具有在恶劣环境中使用的潜力。

因此，OPBI能在一定程度上抑制聚氯乙烯脱氯化氢。

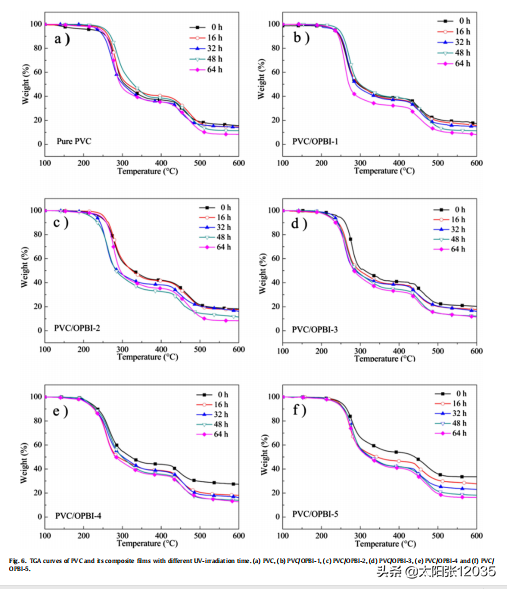

6）聚氯乙烯/有机玻璃复合膜的热稳定性

用热重分析法测定了纯聚氯乙烯和聚氯乙烯/有机玻璃复合膜的热稳定性。

暴露在紫外光下0 - 64小时的纯聚氯乙烯和聚氯乙烯/有机玻璃复合膜显示非常相似的热重曲线，具有两个不同的降解阶段。在420℃左右，仅与聚氯乙烯降解有关。在500 - 600℃的温度下，所有复合膜的炭残留物的重量几乎保持不变。表3显示了纯聚氯乙烯及其复合膜在600℃下的分解温度和焦炭残渣( % )。它显示了在600℃下辐照64小时的纯聚氯乙烯、聚氯乙烯/OPBI-1、聚氯乙烯/OPBI-3和聚氯乙烯/OPBI-5的焦炭残渣分别为8 %、8 %、11 %和16 %。紫外辐射32小时和64小时后，加入OPBI可以有效提高复合膜的热降解温度(表3 )。因此，OPBI能有效延缓聚氯乙烯的脱氯化氢反应，提高复合膜的热稳定性，这可归因于其耐高温和吸酸能力

7）

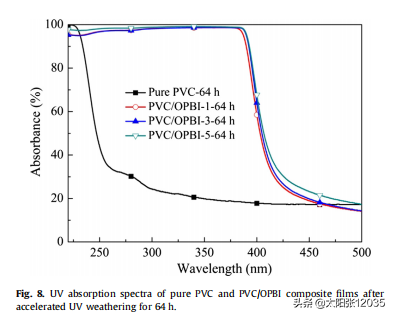

纯聚氯乙烯和聚氯乙烯/有机玻璃复合膜加速紫外光老化64小时后的紫外吸收光谱

8）结论

本研究通过缩聚反应制备了具有良好抗紫外线和热稳定性的有机玻璃，然后采用溶液流延法制备了不同组成的聚氯乙烯/有机玻璃复合膜。这些聚氯乙烯/有机无机发光材料复合膜显示出优异的透明性，表明聚氯乙烯和有机无机发光材料之间具有良好的相容性。OPBI是一种全色紫外线吸收剂，可以吸收220 - 420纳米范围内的几乎所有紫外线。有机无机发光材料的加入可以大大提高聚氯乙烯/有机无机发光材料复合膜的紫外吸收。聚氯乙烯/OPBI-5辐照64小时后屈服强度从53.4兆帕略微下降到48.6兆帕，由于其特殊的结构和聚氯乙烯与杂环咪唑的强相互作用，OPBI还能显著改善复合膜的力学性能。室温拉伸强度和40℃储能模量从聚氯乙烯的46.1和1133兆帕增加到聚氯乙烯/OPBI-5的53.4兆帕和1814兆帕，分别增加15.8 %和60.1 %。纯聚氯乙烯和聚氯乙烯/OPBI-5复合膜在600℃下辐照64小时的残炭率分别为8 %和16 %。

因此，有机无机发光材料作为全色紫外吸收剂可以有效提高聚氯乙烯/有机无机发光材料复合膜的抗紫外性能、力学性能和热稳定性。

本文关键词：opo是什么组织，opbi百科，OPEP组织，opa组织，OPBI真的存在吗。这就是关于《opbi是什么组织，opbi百科（聚苯并咪唑作全色紫外吸收剂）》的所有内容，希望对您能有所帮助！

本文链接：https://bk.89qw.com/a-542543
