高中化学质谱图怎么看，高中化学质谱仪怎么看（必考知识点，质谱仪的工作原理）

关于【高中化学质谱图怎么看】:高中化学质谱图怎么看，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、高中化学质谱图怎么看
• 2、A-Level化学 | 必考知识点，质谱仪的工作原理

1、高中化学质谱图怎么看

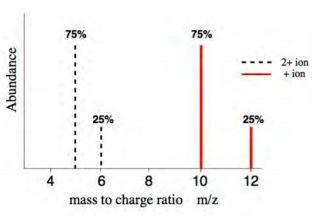

　　1、质谱图应该这样看：

　　2、确认分子离子峰，并由其求得相对分子质量和分子式；计算不饱和度。

　　3、找出主要的离子峰（一般指相对强度较大的离子峰），并记录这些离子峰的质荷比（m/z值）和相对强度。

　　4、对质谱中分子离子峰或其他碎片离子峰丢失的中型碎片的分析也有助于图谱的解析。

　　5、用MS-MS找出母离子和子离子，或用亚稳扫描技术找出亚稳离子，把这些离子的质荷比读到小数点后一位。

　　6、配合元素分析、UV、IR、NMR和样品理化性质提出试样的结构式。最后将所推定的结构式按相应化合物裂解的规律，检查各碎片离子是否符合。若没有矛盾，就可确定可能的结构式。

　　7、已知化合物可用标准图谱对照来确定结构是否正确，这步工作可由计算机自动完成。对新化合物的结构，最终结论要用合成此化合物并做波谱分析的方法来确证。

2、A-Level化学 | 必考知识点，质谱仪的工作原理

看过西游记的小伙伴们都知道，孙悟空有一双能识别妖魔鬼怪的眼睛，这双眼睛帮助师徒四人在西天取经的路上成功识别了许多的小怪兽。在我们A-level化学中也有这样一双“眼睛”帮我们识别各种各样的化学物质，它的名字就叫——质谱仪（Mass spectrometer）。

今天我们就来说说质谱仪是如何工作的。

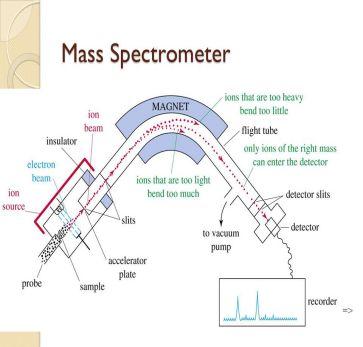

在介绍工作原理之前我们先看看质谱仪的构造。

质谱仪的基本结构包括：

★ Probe 探针

★ Slits 狭缝

★ Magnet 磁板

★ Flight tube 飞行版

★ vacuum pump 真空泵

★ detector slits 检测狭缝

★ detector 检测器

★ accelerator plate 加速板

质谱仪的工作原理

1. Ionisation

电离作用

A sample of an element is vapourised and injected into the mass spectrometer where a high voltage is passed over the chamber.

将一个元素的样品汽化并注入质谱仪，在质谱仪中使其高压通过腔室。

This causes electrons to be removed from the atoms (it is ionised) leaving +1 charged ions in the chamber.

这导致电子被从原子中移除(它被电离)，在电离室中留下+1带电离子。

2. Acceleration

加速过程

These positively charged ions are then accelerated towards a negatively charged detection plate.

然后这些带正电荷的离子被加速到带负电荷的检测板上。

3.Ion Drift

离子偏移

The ions are then deflected by a magnetic field into a curved path. The radius of their path is dependant alt="高中化学质谱图怎么看，高中化学质谱仪怎么看（必考知识点，质谱仪的工作原理）" src="https://p3.toutiaoimg.com/pgc-image/68ccaf2d1ce342ecb2c6cabb21106c95~tplv-tt-large.image" />

4. Detection

检测

When the positive ions hit the negatively charged detection plate, they gain an electron producing a flow of charge. The greater the abundance, the greater the current produced.

当正离子撞击带负电荷的探测板时，它们获得一个电子，产生电荷流。离子的含量越高，产生的电流就越大。

5. Analysis

分析

These current values are then used in combination with the flight times to produce a spectra print-out with the relative abundance of each isotope displayed.

然后，将这些电流值与飞行时间结合使用，生成显示各同位素相对丰度的光谱图。

以上就是质谱仪的工作原理了，你学会了吗？
