1、《钢管桁架预应力混凝土叠合板技术规程》发布

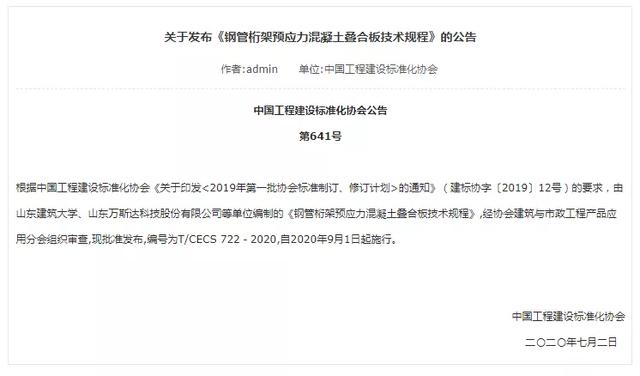

近日中国工程建设标准协会重磅发布了《钢管桁架预应力混凝土叠合板技术规程》！
《技术规程》为预应力混凝土钢管桁架叠合板的设计、制作、施工与验收提供了技术依据，对叠合楼板的推广应用起到了积极作用，将进一步推动装配式建筑的发展。
现在小编就带大家了解一下。
目前我国装配式混凝土结构
最常用的楼板形式就是

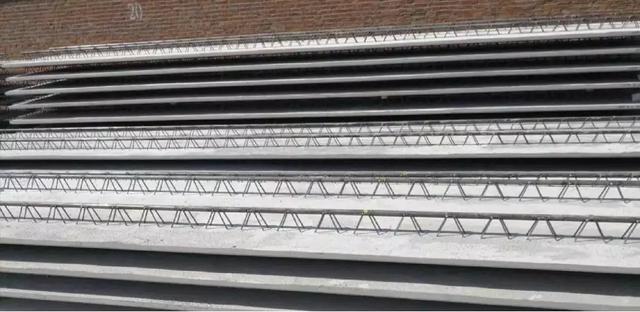

桁架钢筋混凝土叠合板。
与大多现代房屋建造技术与构配件一样，
桁架钢筋板也是“舶来品”。
普通钢筋桁架叠合板
源于上世纪六十年代欧洲，
在全球使用超过50年，
在欧、美、日等发达国家大规模使用，
技术较为成熟。
本世纪初，
钢筋桁架叠合板由万科、合肥西伟德等企业
引入中国并在实际工程中得到大量应用。
近几年，
随着国家装配式建筑政策推进力度的加大，
该项技术在全国获得大规模推广。

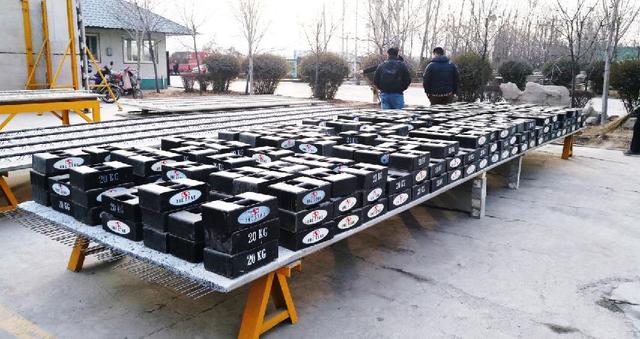

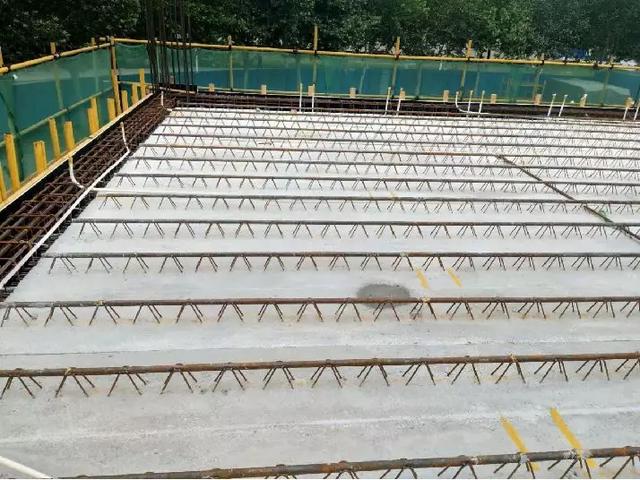

不过你应该没有见过下面这样的钢筋桁架混凝土叠合板：

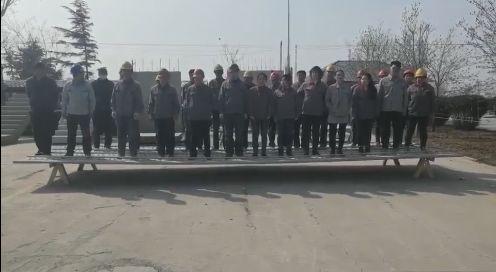

站上二十几个人都没有断裂
▼
我想大家看到图片的反应
应该都和我差不多：
是不是真的啊？！
而这出自
山东万斯达集团有限公司
研发的预应力混凝土钢管桁架叠合板
简称：PKIII型
这块板是万斯达集团
经过七年多时间研究的产品定型。
PKⅢ型板优点
1.板型薄，厚度35mm左右，叠合后115mm~125mm左右，极大减轻结构自重。

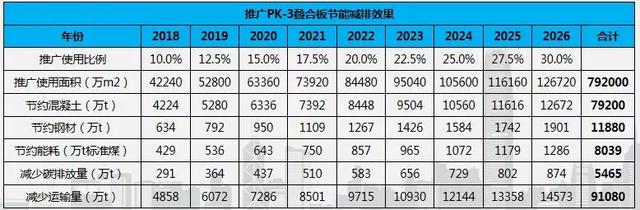

来看一组具体数据：
注：2015年吨钢综合能耗572千克标准煤，水泥熟料吨综合能耗112千克标准煤 选自《工业绿色发展规划（2016-2020年）》
2016年全国房屋竣工面积42.24亿m2 选自《2016 年建筑业发展统计分析》
PKIII型板每平米用钢量可减少5-15KG/㎡！
PKIII型板每平米混凝土用量减少50-100KG/㎡！
PKIII型板运输重量减少40%!
2.支撑少，支撑间距可达4米。

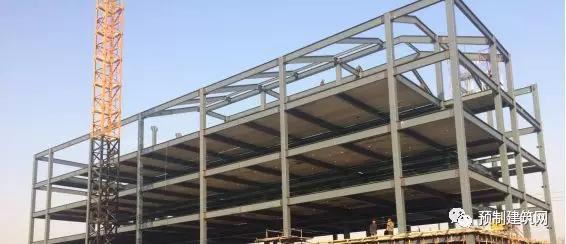

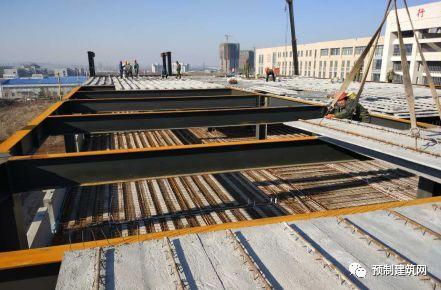

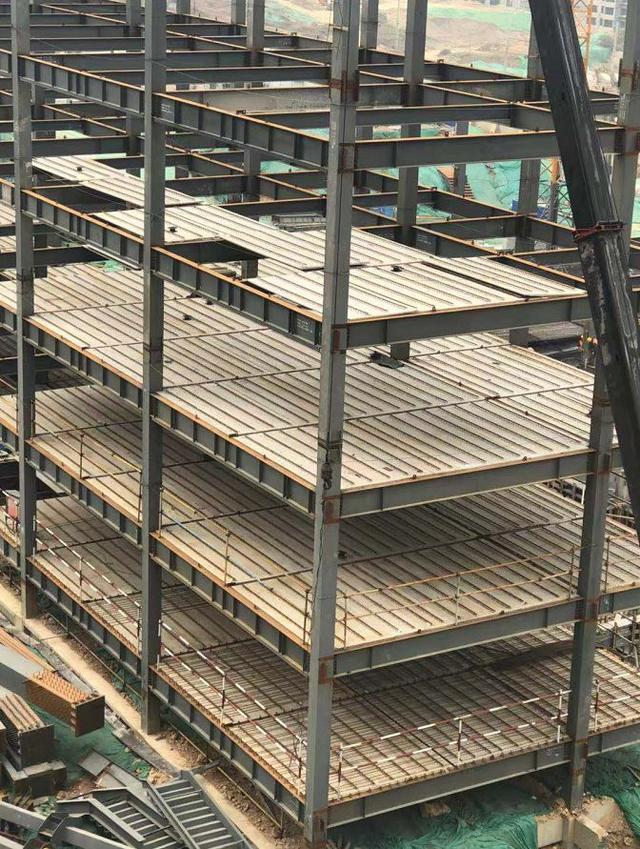

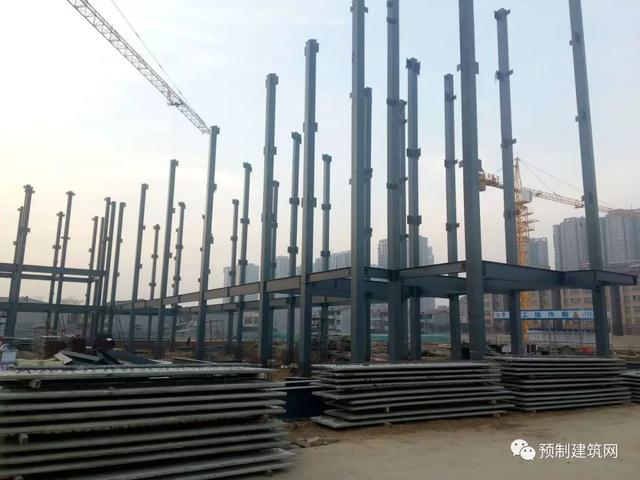

钢结构安装过程无支撑
3.无补空板。主受力方向钢筋为预应力钢筋，横向钢筋施工时后穿，形成双向板。
4.一面出胡子筋，安装方便。

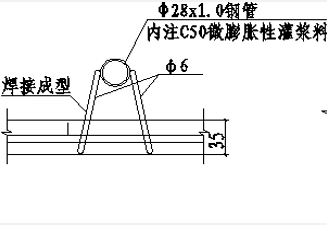

5.刚度好，不开裂。由于采用预应力技术，上部受压区采用钢管桁架，钢管内注入砂浆，保证了在用钢量最小的情况下有足够的刚度。
6.板幅大、自重小，最大可做到3X12平方米，容重仅为85千克/平方米左右，极大地提高了吊装效率。

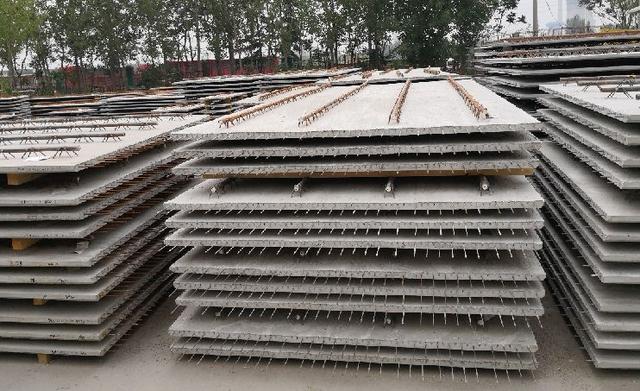

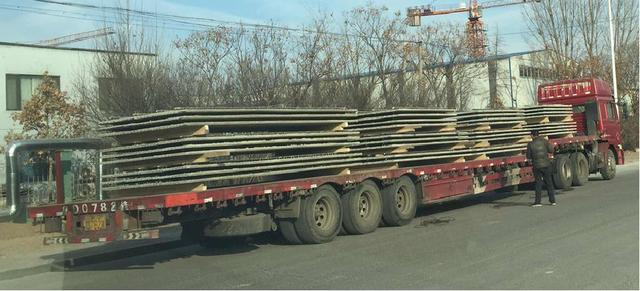

运输效率高

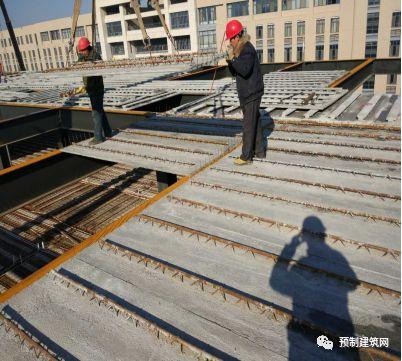

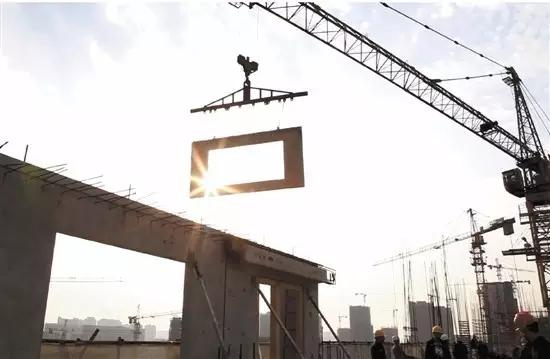

专用吊具、效率高

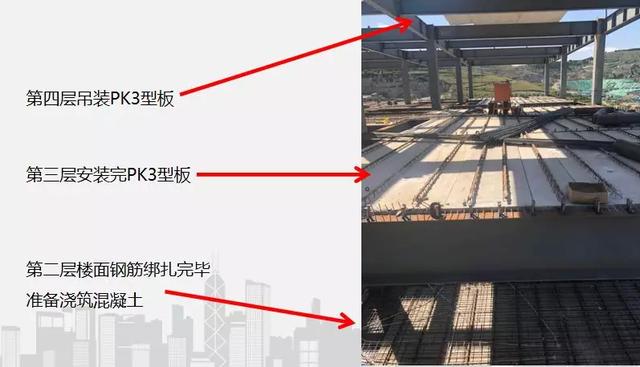

7.多层穿插流水施工，速度快。
8.造价省。和普通桁架叠合板相比节省成本。
9.生产自动化水平高。采用长线张拉，钢筋下料、混凝土布料、起板、转运、清扫全部采用自动化，机械化生产，数控布料，质量可控，生产效率高。

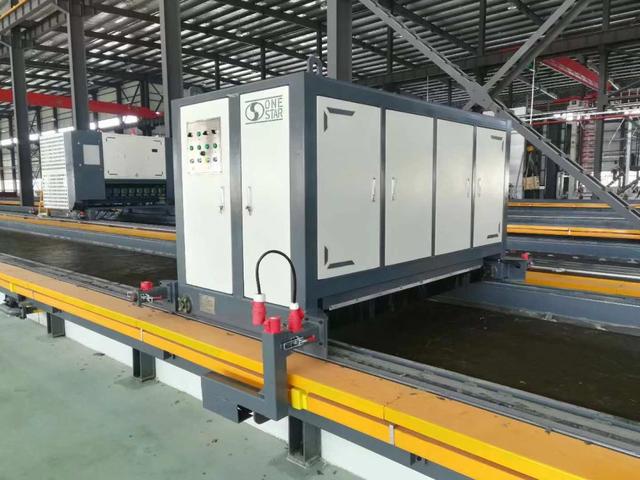

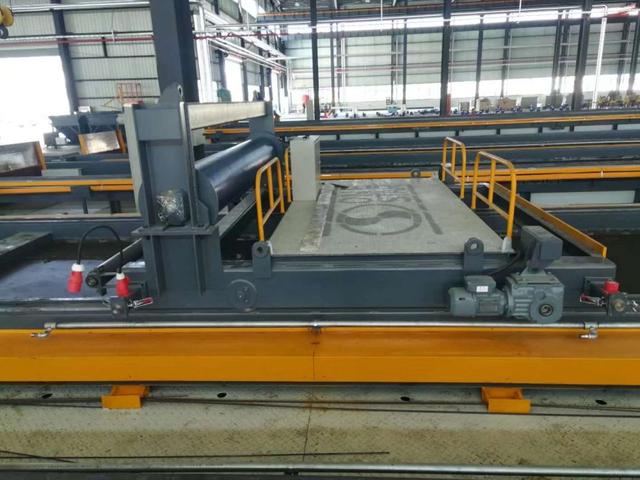

▲ 数控布料振捣机
▲ 涂油机

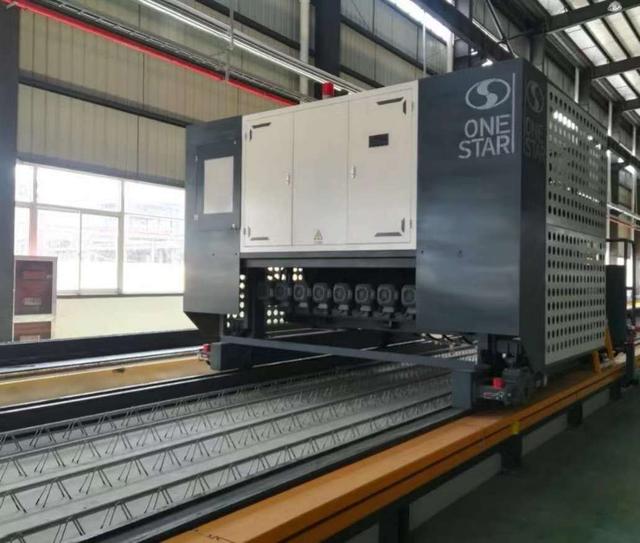

▲ 篷布疏筋机

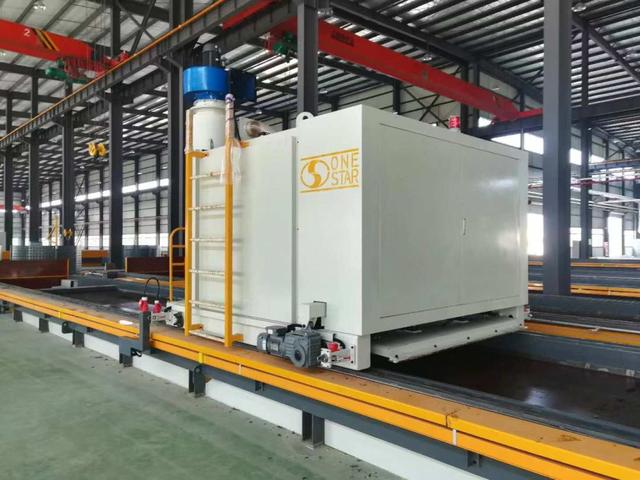

▲ 清扫机
10.施工便捷，方便穿管线。
11.建厂成本省。按同样产能，投资PKⅢ型板比投资桁架叠合板节省投资2200万。
12.投资回收快。
工程应用
- 轨道交通安置房项目
- 厦门工程职业学院产业化实验楼项目
- 莱钢文昌湖安置房项目16# 17#楼
- 安置三区中学项目
- 厦门四机数控办公楼项目
- 滕州七所中小学项目
- 潘庄、田庄安置房项目
- 赵家庄安置房项目
- 董家安置房项目
- 郭家安置房项目
- 威海职业学院办公楼、公寓项目等威海周边项目
- 建邦唯园
- 金茂张马屯项目
- 曹家馆安置房项目
- 天马相城项目
- 万科翡翠书院项目
- 万科悦峯项目 ......

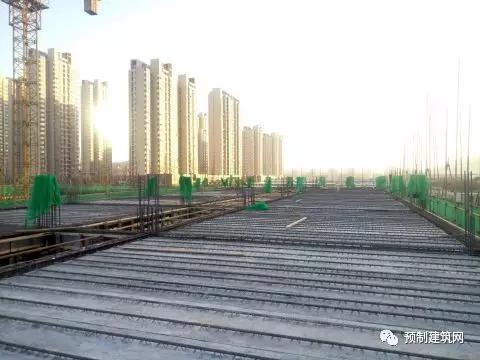

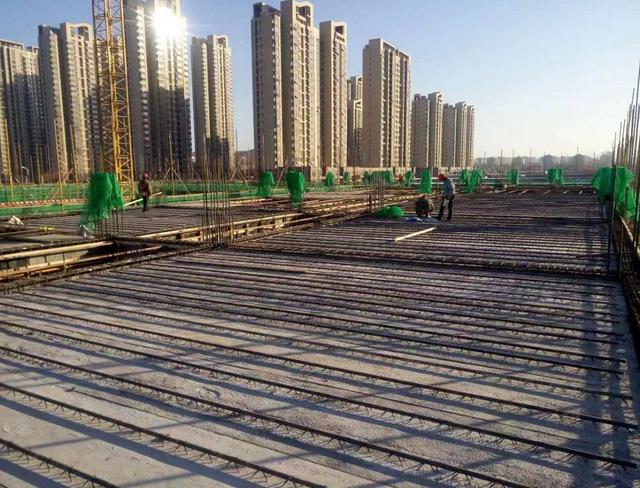

▲ 安置房项目

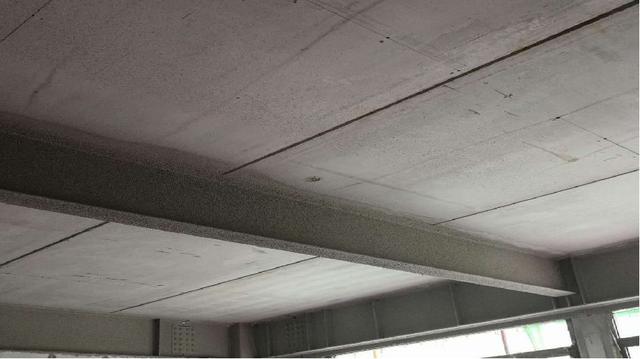

并板缝，无胡子筋，形成双向板。

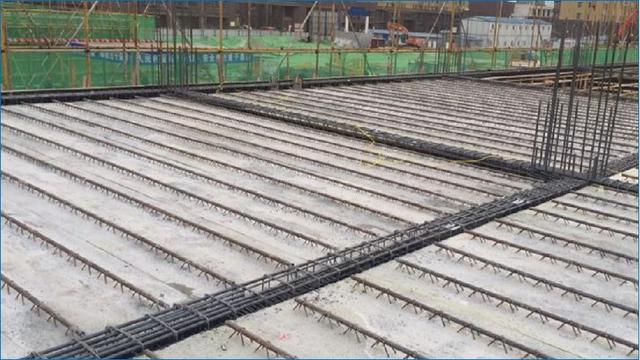

▲ 工程职业学院产业化实验楼项目
▲ 学校项目
砼结构，采用现浇梁，8米跨度板，无拼缝，一头出胡子筋，安装方便。

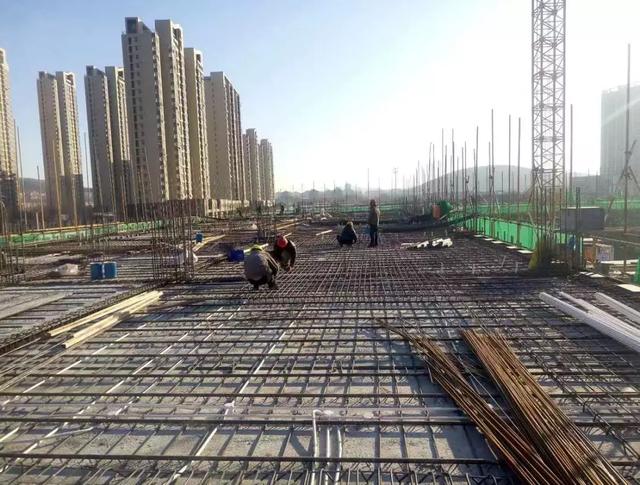

▲ 安置三区中学项目

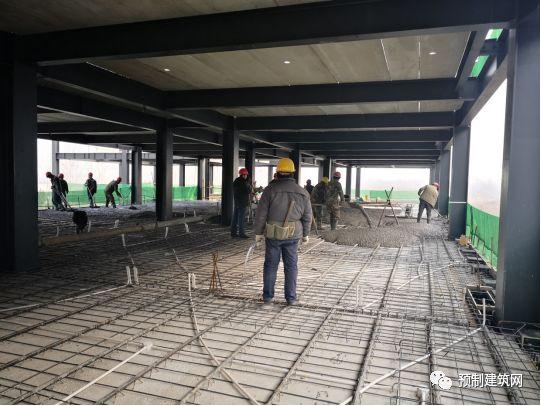

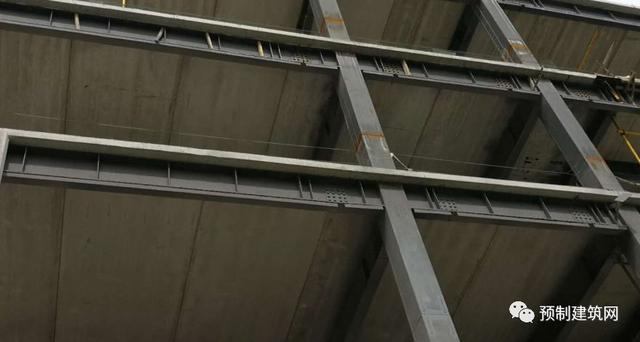

▲办公楼项目

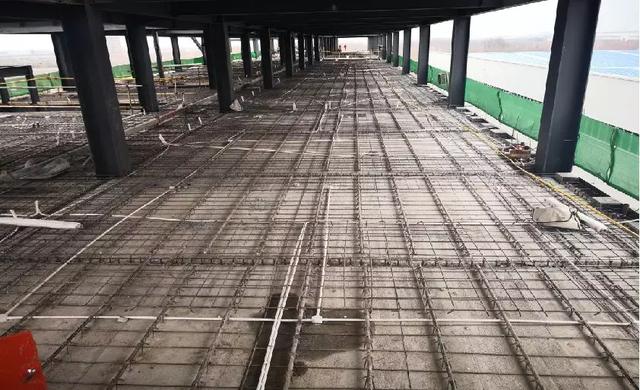

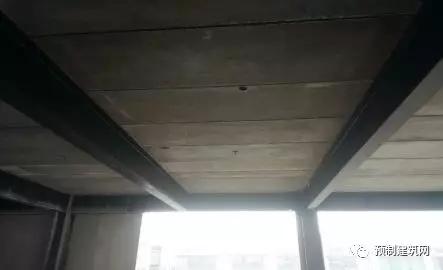

钢结构，4.2米无支撑
▲ 中小学项目
文章内容来自网络，如有侵权，请联系删除。
2、预制叠合板规范，目前国内最为流行的叠合板预制底板是
介绍
近年来，装配式建筑发展迅猛，国内装配式工程大多采用组合楼板。住宅工程多为跨度小于4m的梁，楼板底部基本为结构配筋，为组合楼板预制楼板钢筋的统一规格和布置提供了有利条件。
为降低构件生产成本，结合焊接钢筋网、工厂自动拆装模具等生产需求，小西开展了宽度≤3000mm、长度≤6000mm、叠合楼板厚度≤ 140 mm的预制楼板钢筋标准化布置研究。
基本原理
设计要求
(2)考虑到钢筋网的自动化制作和桁架钢筋的安装绑扎顺序，桁架钢筋一般放置在板的第二排底层钢筋；房间内预制楼板的布置方向不同，可能会有钢筋排不到最外层。设计人员应根据实际钢筋布置确定实际as，并审核预制楼板的配筋。
钢筋排列
矩形板宽度方向的钢筋布置
板宽方向的桁架钢筋替换受力钢筋，替换原则如下:
板宽度方向边缘的第二根钢筋用桁架杆代替，中间按照桁架杆数量最少，网杆间距固定的原则布置，如下图所示。
板的宽度用200(m+n-1)+1~200(宽度余数)表示。为提高标准化程度，设计阶段将宽度余数限定为50、100、150、200，然后统一构件配筋布置。m和n代表自然数，m+n≤14。钢筋布置如下图所示。
切割钢筋
对于洞口(预留孔径或边长≤300mm)，切断钢筋的加固措施如下:
当孔在板的边缘时
当孔洞位于板的边缘，且仅切断竖向孔洞所在边缘的钢筋(桁架杆)时，不需要进行加固处理。
当孔洞在板的边缘，同时切断竖孔边缘的钢筋(桁架杆)和平行孔边缘的钢筋时，平行孔边缘只能设置一根与切断钢筋直径相同的钢筋。
当孔在板中时
当孔洞位于板中，钢筋(桁架杆)被切断时，沿切断方向在孔洞两侧设置两根与切断钢筋(桁架杆底筋)直径相同的钢筋。
当孔位于板的拐角处时
当洞口位于板的转角处时，切断两个方向的钢筋，每个方向设置一根钢筋，其直径与切断钢筋的直径相同，板外一侧的出口钢筋的长度与同方向的板底钢筋的长度相同。
结论与展望
组合楼板钢筋标准化的研究成果可以深化构件设计，统一钢筋布置，为组合楼板模具的标准化和通用化创造有利条件，从而提高生产效率，降低模具摊销成本，降低构件生产成本。
