关于【cad套坐标教程】:cad怎么套坐标，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad套坐标教程：cad怎么套坐标
- 2、建筑CAD图纸，怎么将坐标套入图纸中？施工必备技能
1、cad套坐标教程：cad怎么套坐标
1、首先我们使用电脑里的CAD软件，打开我们需要转换的坐标系图纸。
2、然后在命令行输入”limits“，空格确认，根据提示我们输入N，选择新建坐标系。其次根据提示我们输入3，在图上我们点击新建坐标系的原点，x轴和y轴。
3、最后你就会看到图形的坐标系已经被旋转，输入pline，选择当前ucs，直接空格确认即可。
2、建筑CAD图纸，怎么将坐标套入图纸中？施工必备技能
在建筑施工过程中，第一步工作就是三通一平，但是三通一平的前提是你要知道你所施工楼栋的位置，这就需要按照图纸给的坐标点，在施工现场测量放线出来。
那么将坐标点套到CAD图纸中，这个技能就需要好好掌握了。
电脑必备CAD软件，再安装个天正建筑，方便坐标标注。
CAD软件
天正建筑软件
步骤如下：
1、先指定圆心画两个圆，就是把图纸上已知的两个坐标点，用圆心表示出来；

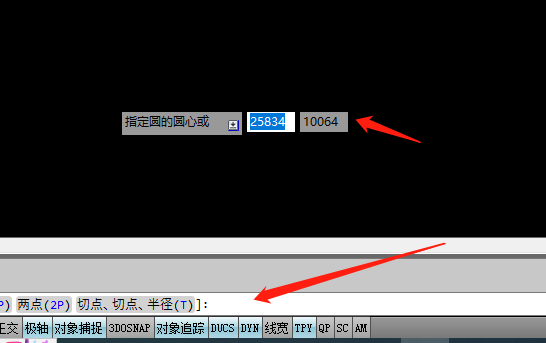

2、输入圆心的坐标有2个方法输入，（1）在十字光标后面命令栏输入，先输入Y，后输入X，按Tab键切换Y和X；（2）在下面命令栏输入，下输入Y，后输入X，用逗号隔开；注意输入坐标时不加小数点，全部输入。
例如：图纸上坐标是X=3824578.452;Y=467942.941
输入时就是467942941，3824578452
两个已知点依次确定。
3、两个圆心找到，圆可以画的大一点，方便好找。把需要套图的图纸复制在这张画好的圆的图纸上。
4、全部选择复制的图纸，输入AL命令，先点击图纸上第一个点的位置，然后点第一个圆心；点击图纸上第二个点的位置，点击第二个圆心；按空格键，选择“否”
5、再按空格键，图纸就移动到了和圆心对应坐标的位置；
本文关键词：cad套坐标详细步骤，cad套坐标最简单方法，cad快速标注坐标点，cad怎么套坐标，cad怎样标注坐标。这就是关于《cad套坐标教程，cad怎么套坐标（怎么将坐标套入图纸中）》的所有内容，希望对您能有所帮助！
