关于【水准仪有几种类型】:水准仪有几种类型，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、水准仪有几种类型
- 2、静力水准仪的原理及选型技巧
1、水准仪有几种类型
根据水准仪所主要使用的技术可分为四种：
1、微倾水准仪。借助微倾螺旋获得水平视线。其管水准器分划值小、灵敏度高。望远镜与管水准器联结成一体。凭借微倾螺旋使管水准器在竖直面内微作俯仰，符合水准器居中，视线水平。
2、自动安平水准仪。借助自动安平补偿器获得水平视线。当望远镜视线有微量倾斜时，补偿器在重力作用下对望远镜作相对移动，从而迅速获得视线水平时的标尺读数。这种仪器较微倾水准仪工效高、精度稳定。
3、激光水准仪。利用激光束代替人工读数。将激光器发出的激光束导入望远镜筒内使其沿视准轴方向射出水平激光束。在水准标尺上配备能自动跟踪的光电接收靶，即可进行水准测量。
4、数字水准仪，这是上世纪90年代新发展的水准仪，集光机电、计算机和图像处理等高新技术为一体，是现代科技最新发展的结晶。
2、静力水准仪的原理及选型技巧
目前，市场上存在多种类型的静力水准仪，如何在沉降自动化监测系统中挑选一款合适的静力水准仪，让人难以抉择。那么在选购静力水准仪的时候都需要注意些什么呢，下面就一起来分享在选购这种仪器的时候所需要注意的要素。
首先我们先来了解一下各类静力水准仪的测量工作原理。
磁致伸缩式静力水准仪：
磁致伸缩式静力水准仪主要由测杆、电子仓和套在测杆上的非接触浮球组成。测量时，电子仓内部发射脉冲至浮球的距离，推算出浮球所在液面的液位变化。

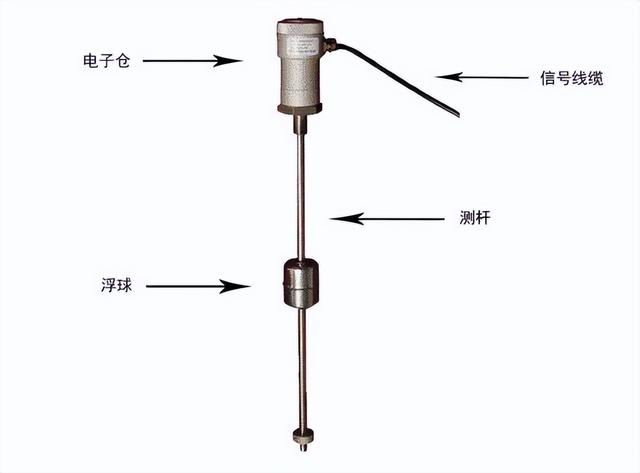

▲磁致伸缩式静力水准仪结构组成
电容式静力水准仪：
当仪器位置发生垂直位移时，主体容器的液面将产生相应的变化，装在浮子上的屏蔽管随之发生垂直位移，测出电容比的变化即可计算得测点处的相对垂直位移变化量。
超声波式静力水准仪：
采用高精度超声波传感器直接测出传感器内液位，通过测量基准点与监测点传感器内液位的变化量，计算各点沉降量。

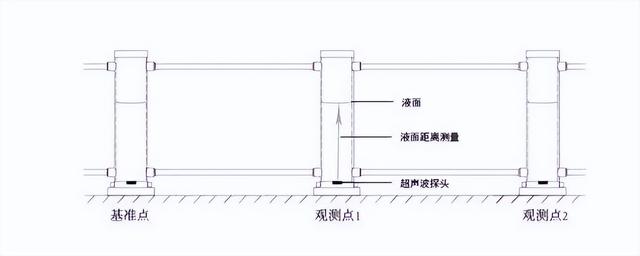

▲超声波式静力水准仪工作原理
液压型静力水准仪：
液压型静力水准仪基于连通器原理，利用压力传感器测量液体压力的变化量再除以液体的密度和重力加速度得到液位变化；然后计算出两点或多点间相对沉降值。

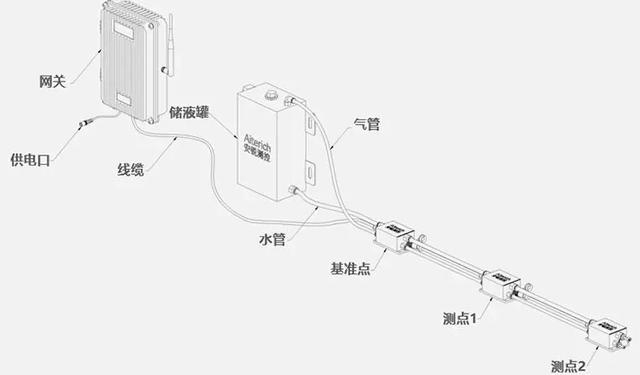

▲液压静力水准仪工作原理
液压型动力水准仪：
动力水准仪同样是一款基于连通器原理的沉降测量传感器，在液压型静力水准仪的基础上集成了加速度、倾角传感器，并内嵌智能动态滤波算法；通过传感器和算法做动态补偿，可广泛应用于桥梁动态挠度、列车经过时轨道的竖向位移变化、高压注浆时路基隆起、管廊架空施工时的挠度动态补偿等自动化测控项目中。
▲动力水准仪特点
对各类静力水准仪工作原理有了初步的认识后，咱们具体看下在静力水准仪选型时需要考虑哪些因素。
静力水准仪选型因素
1.契合项目需求：
首先必须了解需要测量的项目工程。静力水准仪的选择需根据现场实际情况而定，例如在狭窄的隧道工程中，在受地形因素影响，无法布置大体积静力水准仪的情况下，这就需要选择小体积的压差式静力水准仪或是动力水准仪。
2. 量程
有些项目测点之间的高差较大，在满足精度的情况下，选择量程较大的液压型静力水准仪。
3. 精度
如果项目要求测量精度较高，建议选择超声波静力水准仪，但由于超声波静力水准仪的量程一般在50-300mm之间，在满足高精度的同时需要考虑量程能不能满足项目需求。

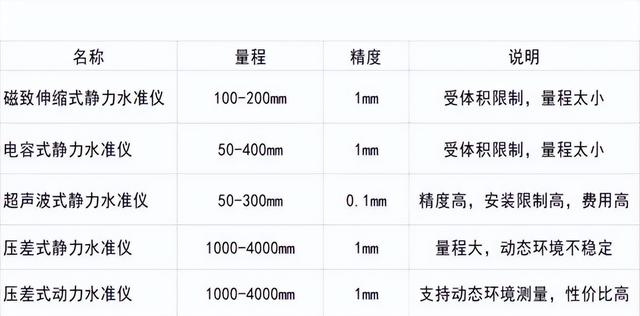

▲各静力水准仪精度对比
4、现场环境
如果现场环境呈静态的，可以选用静力水准仪即可；但如果周边环境有大型机械作业、大型车辆经过等动态因素，建议选择集成多传感器并内嵌动态滤波算法的动力水准仪。
5、费用预算
通常情况下磁致伸缩式静力水准仪和电容式静力水准仪相对比较便宜些，液压型静力水准仪次之，而动力水准仪和超声波静力水准仪的价格比较昂贵；建议根据项目的预算选择不同价位的静力水准仪。

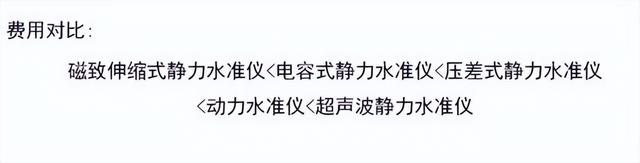

▲各静力水准仪费用对比
6、售后服务：
静力水准仪的性价比，必须从仪器的配置、量程精度、价格、售后服务或是维护的便利性来综合考虑。价廉的仪器，可能精度较差，稳定性差，售后无保障，使用寿命短；所以选择可靠的供应商，能够提供静力水准仪、采集网关、监测云平台等一整套系统及方案的供应商尤为重要。
总结
根据以上几点，在这里整理出以下几种情况，仅供参考：
（1）.使用环境：如果是有打桩机、注浆机、列车、汽车经过的地方，建议选用动静一体的动力水准仪。否则误报警会让你怀疑人生的；
（2）.量程：如果量程很小，可以使用浮球式的静力水准仪，如磁致伸缩、电容的。优点是价格便宜，可以直观地看到水面液位。缺点是体积较大，量程有限，浮球浮力受温度影响较大。
（3）.精度：如果是对精度要求很高、对量程无要求，且预算充足，可以选用超声波静力水准仪。
（4）.综合考虑：选用动静一体的动力水准仪，是静力水准仪的升级换代产品。不但可以快速测量动态和静态的竖向位移，还具有4000mm大量程，0.1mm高精度，自带温度补偿，且体积小，便于安装的的优势。
以上就是静力水准仪的选择方法，您有什么想法或者建议，可以与我一起讨论哦！
