关于【cad如何删除块】:CAD中如何删除已建立的块，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad如何删除块：CAD中如何删除已建立的块
- 2、CAD命令大全：CAD清理命令怎么用？
1、cad如何删除块：CAD中如何删除已建立的块
CAD中删除已建立的块的操作步骤如下：
1、在命令行输入PU或PURGE，点击回车键；
2、在弹出的“清理”对话框中，选中要清理的块的名称；
3、点击“清理”即可；
4、如果块被引用过，删除被引用的地方，点击“清理”即可。
2、CAD命令大全：CAD清理命令怎么用？
在CAD设计工作中，经常会发现图纸中明明没有很多数据，但是文件却很大，那CAD图纸很大怎么清理？CAD清理命令怎么用呢？本文小编以浩辰CAD软件为例来给大家分享一下CAD命令大全中CAD清理命令的使用技巧吧！
CAD清理命令使用技巧：
浩辰CAD软件中清理命令是：PURGE，快捷键：PU；主要用于删除图形中未使用的命名项目，如块定义、图层、文字样式等。具体操作步骤如下：
启动浩辰CAD，在命令输入CAD清理命令快捷键：PU。

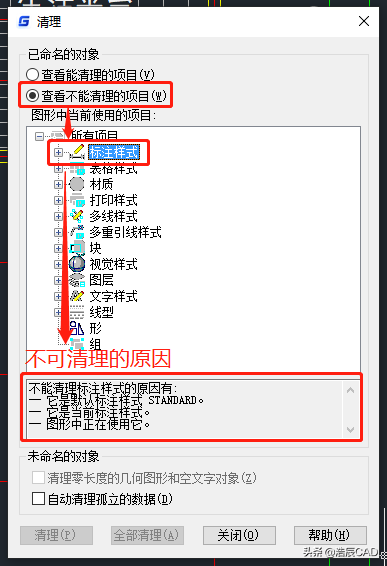

点击回车键确认后可以调出【清理】对话框，为了避免误删除后续还要用到的命名对象，在【清理】对话框中可以点击【查看不能清理的项目】，点击列表中的项目，即可在下方提示框中显示该项目不能被清理的可能原因。

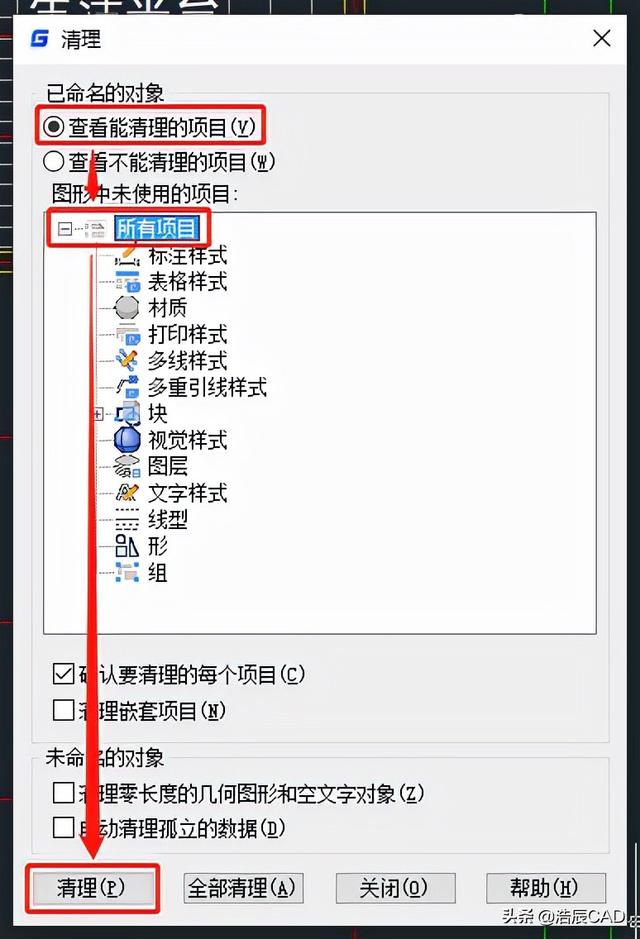

如果需要清理CAD图纸中未使用的命名项目，可以选择【查看能清理的项目】，在列表中选择需要清理的项目，如：标注样式、表格样式、图层、块等，或者直接选择所有项目；如果想要自动清理孤立的数据，将其勾选上可以执行图形扫描并删除过时的DGN线型数据，最后再点击【清理】按钮。

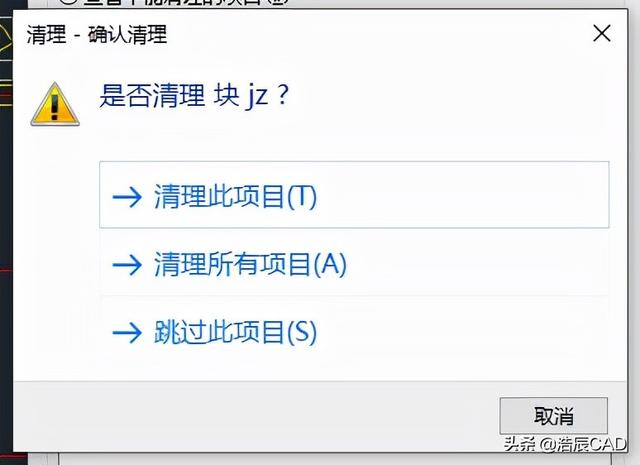

执行清理命令后会弹出【清理 – 确认清理】对话框，可以根据自身需求选择清理此项目、清理所有项目或跳过此项目。
注：PURGE命令不会从块或锁定图层中删除未命名对象。
当发现CAD图纸内容不多但是文件却别大的情况时，可以调用CAD清理命令来删除图形中未使用的命名项目。
本文关键词：cad怎么删除已创建的块，cad中如何删除创建的块，cad创建的块怎么删除，CAD创建的块怎么删除，cad如何删除创建的块。这就是关于《cad如何删除块，CAD中如何删除已建立的块（CAD清理命令怎么用）》的所有内容，希望对您能有所帮助！
