1、什么是电磁锁？什么是带电闭锁功能？如何配合使用？

什么是电磁锁？

A.是什么？

户内电磁锁是一种防止高压开关设备电器误操作的电控机构联锁装置。

B.适用场所

主要适用于户内高压开关设备的前后柜门、隔离开关、断路器、接地线等需要闭锁部位实现联锁，防止误操作的发生，是发电和供电部门不可缺少的闭锁装置。

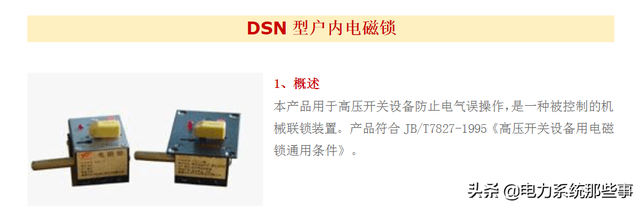

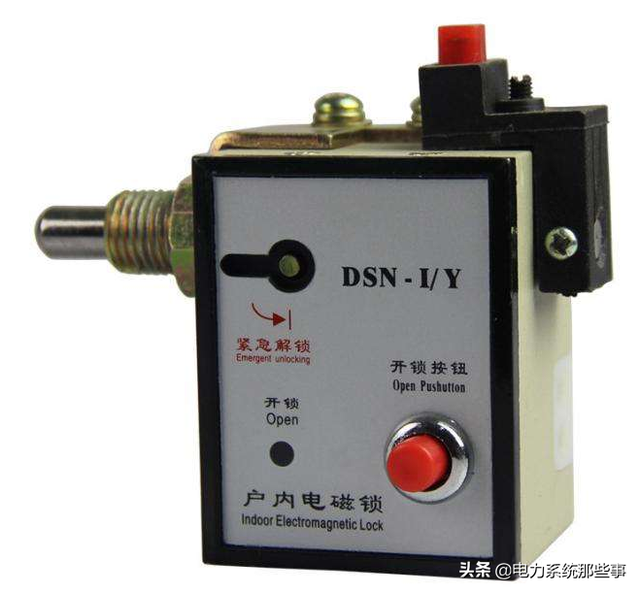

电磁锁

另外，为适应综合自动化变电站的需要，电磁锁亦增加了锁内辅助接点。能在锁具的合分位置给用户提供-对相应的开关接点，便于用户锁具相互联锁及综合自动化采样，避免了走空和，是现代化变电站设备理想的闭锁装置。“电控锁”解决了综合自动化变电站中机械程序锁钥匙无法进行控制管理的缺陷。

电磁锁锁栓为间接动作式，锁栓直径为9mm。

具有开锁指示灯。锁栓具有自动复位功能。85%一110%额定电压下能可靠地工作。

本文以电气中常见的DSN型电磁锁为例：

C.结构组成

电磁锁原理

图例分析：

H (开锁指示灯)

R (限流电阻)

S (电源按钮)

L (电磁铁线圈)

KA (闭锁接点)

当闭锁接点接通后，按下电源按钮，指示灯亮，电磁铁的线圈通电，铁芯往下吸解除锁栓受控，用手拨动开锁钮带动锁栓即可开锁。完成上述开锁合，锁栓自动复位并保持锁定位置。

当闭锁接点不接通，则不能开锁。(划重点，这就是为什么断电才能开锁的原因）

在特殊情况下，如电磁铁失压(无电源)或应急解锁可用专用锁匙实现开锁。

什么是带电闭锁功能？

A.什么是带电闭锁功能？

高压带电闭锁主要用作电气五防安全,如显示带电时闭锁,就打不开高压柜的门。是防止误入带电间隔，防止误分合开关的有力保障.

一般带电显示器和开关状态显示仪或者智能操控装置，具备此功能.

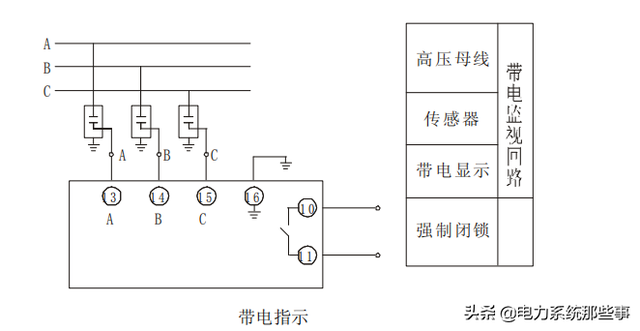

带电闭锁功能

B.工作原理

带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯亮，有闭锁功能时闭锁灯亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯灭，闭锁解除，解锁灯亮，闭锁输出触点闭合。(简单来说，只有不带电闭锁接点才闭合）

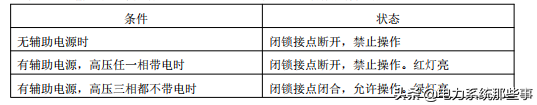

闭锁继电器动作条件

带电闭锁如何配合使用?

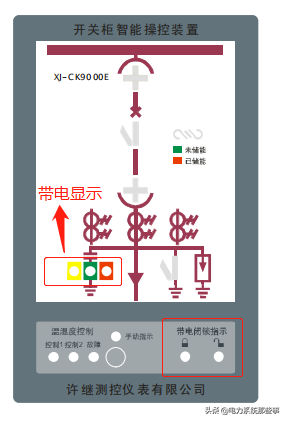

以中低压电气中常见的XJ-CK9000型开关柜智能操控装置为例：如下图所示：

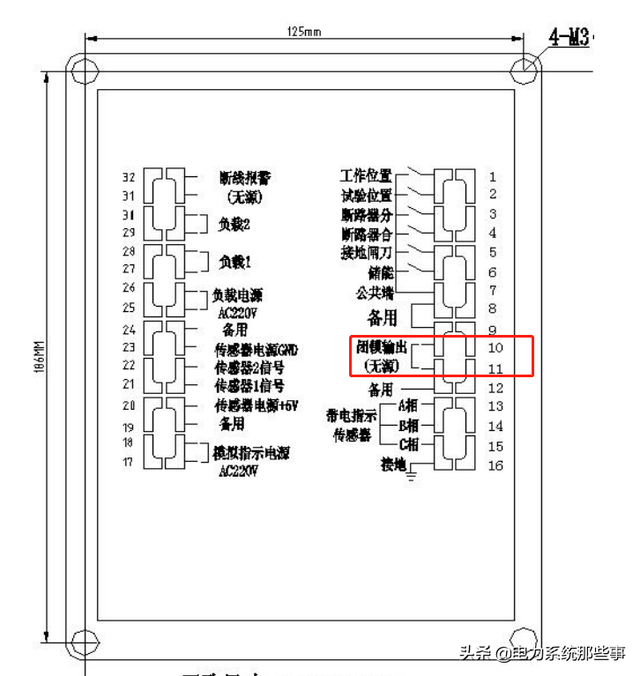

XJ-CK9000E型开关状态显示

开关柜智能操控装置,具备集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体.在开关柜比较常用.

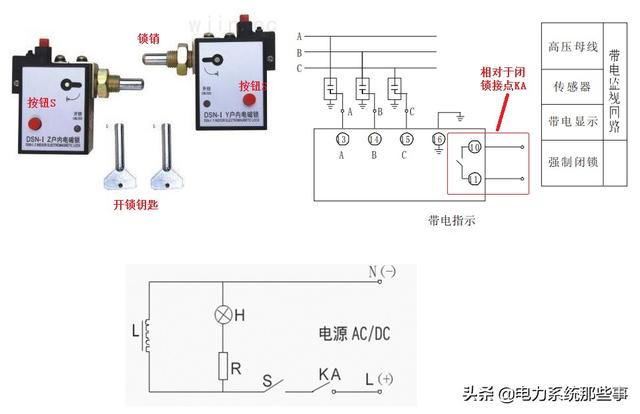

带电闭锁与电磁锁配合原理

(1) 配合原理过程演示：

a、主回路带电：

主回路带电，带电传感器感受到任意一相电压，对应的灯A,B,C亮，闭锁接点KA常开(也是上图的10,11端子）依旧断开，即使这时按下开锁按钮S,，回路没有接通，电磁铁L没有通电，不吸合，锁销无法打开.(带电闭锁）.

还有一种情况是，假如辅助电源消失了，这时候主回路带电，闭锁接点KA常开(也是上图的10,11端子）依旧断开，还是无法进行打开柜门。

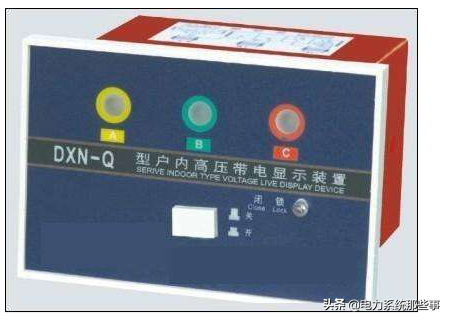

带电显示器

b、主回路不带电：

主回路不带电，带电传感器没有电压，对应的灯A,B,C都不亮，闭锁接点KA常开(也是上图的10,11端子）闭合，按下按钮S，电源接通，电磁铁线圈L受电动动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表示允许开锁。

向开锁方向转动手柄(左开顺时针方向，右开逆时针方向)，当转至极限位置时继续用力，则锁栓自动返回到锁定位置，则可打开柜门。

完成上述开锁合，锁栓自动复位并保持锁定位置。

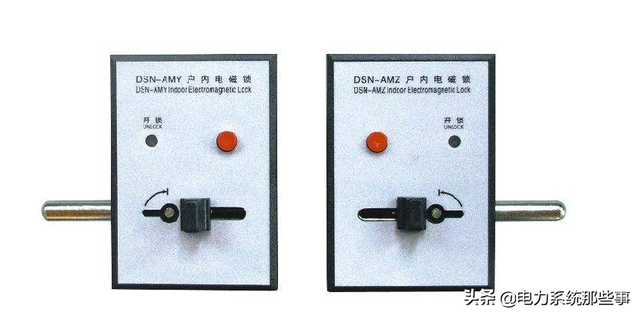

电磁锁

备注说明： 在特殊情况下，如电磁铁失压(无电源)或应急解锁可用专用锁匙实现开锁。

(2)带电闭锁在电气工程中的应用

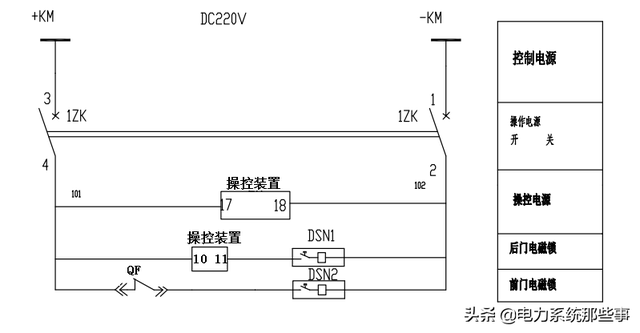

XJ-CK9000E型10,11无源常开为闭锁输出

图例分析：（如下图所示）

17,18端子为操控装置的辅助电源，状态供电使用

10，11端子为操控装置无源常开为闭锁输出

QF为断路器常闭辅助触点

DSN为闭锁电磁铁

工程应用

实际工程应用:

后门闭锁：当主回路带电，操控装置10,11常开保持，DSN1电磁锁线圈不带电，开关柜后门无法打开,实现带电闭锁。

前门闭锁：当主回路带电，断路器QF的辅助触点 由常闭变常开，DSN2电磁锁线圈不带电，开关柜前门无法打开，实现带电闭锁。

2、电磁锁是什么

磁力锁(或称电磁锁)的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。

电磁锁原理：
是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。非常小的电流也会让电磁锁就会产生很大的磁力，有效的控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯(epoxy)保护锁体。目前电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinearloadtest)，如此电磁锁的吸力(HoldingForce)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。电磁锁安装：
一、磁力锁可以水平或垂直安装于门框上，但是磁力锁无论水平或垂直安装于门框上，都需要有个角度。

二、当磁力锁安装和吸附的时候，最好是外露或是崁入。

三、磁力锁安装于室内，因为露在外面有安全之虞!而电线安装时最好能隐藏在门框内以策安全。电磁锁品牌：
磁力锁比较好的品牌有：邦派、三环、万嘉、雅洁、王力、通用、华锋、天宇、宝得利、中立。电磁锁价格：
ELEMEM600S(LED)标准型双门磁力锁￥1200

博克DZ808￥185

COUNSCU-S280磁力锁￥650

ELETAC-1280￥40电磁锁厂家：
1.电磁锁专业厂家：乐清市万联电力设备有限公司，上海旗航电子有限公司，杭州福一开，温州市凯临电气有限公司，广州市苏尔曼科技有限公司等等。

2.电磁锁主要适用于户内高压开关设备的前后柜门需要闭锁部位实现联锁，防止误操作的发生，是发电和供电部门不可缺少的闭锁装置。另外，为适应综合自动化变电站的需要，有些电磁锁亦增加了锁内辅助接点，能在锁具的合分位置给用户提供一对相应的开关接点，便于用户锁具相互联锁及综合自动化采样，避免了走空程，是现代化变电站设备理想的闭锁装置。
