关于【网线水晶头线序】:网线水晶头顺序，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、网线水晶头线序：网线水晶头顺序
- 2、网线水晶头的接法制作及检测，学会了还能省点钱
1、网线水晶头线序：网线水晶头顺序
1、用双绞线网线钳把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的 网线)，然后把剪齐的一端插入到网线钳用于剥线的缺口中。注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈。
2、剥除外包皮即可见到双绞线的4对8条芯线，并且可以看到每对的颜色都不同。先把4对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列(这种排列称为568B排序)。然后用网线钳垂直于芯线排列方向剪齐。
3、左手水平握住水晶头，然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。
4、确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。
2、网线水晶头的接法制作及检测，学会了还能省点钱
在文章开头，我们首先来介绍一下制作水晶头需要用到的工具——网线钳。这不是多么高科技的东西，价格也不贵，普通用户都能接受，从网上或是线下都能买到。
我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。其中最后一个功能，是网线钳独有的，也是它的主要功能。在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~
压制水晶头，利用的就是水晶头槽这一部分。网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。
水晶头的制作
下面我们来详细说一下网线水晶头的制作方法（共五步）。
第一步、剥
把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。
第二步、排
排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。现在的网线都是“双绞线”，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。
在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。
交叉线是指同一根网线的两个水晶头分别选用不同接法；直通线是指同一根网线的两个水晶头选用同一种接法。交叉线一般用于同一类设备之间的连接，比如电脑和电脑、路由器和路由器（现在也有支持直通线的设备，但保险起见，还是用交叉线比较好）。
直通线用于不同类设备之间的连接，比如电脑和路由器。

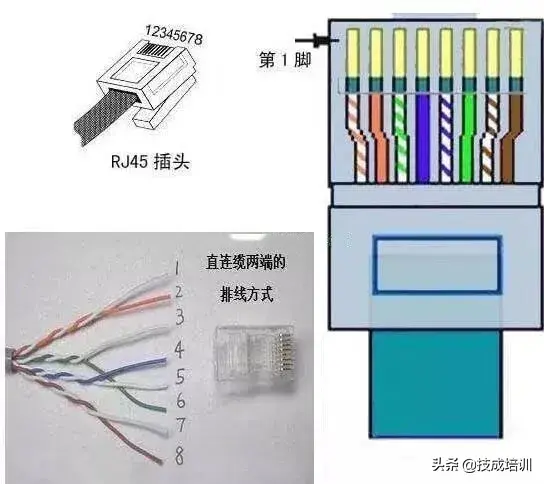

T568A的排线顺序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；
T568B的排线顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
第三步、剪
把网线的顺序排好了，握在手里，捏住、压好——一定要压好，此时你已经分不清这么多白色线原本是和哪条线相绞的了。把线放到网线钳中，剪断。
剪线的目的是把8根网线剪齐，所以，如果一次没剪齐，要再次进行修改——把网线捏紧了再剪有助于增加成功率。
第四步、插
把剪好的网线按顺序插入水晶头——不需要剥掉线皮。在插入水晶头时，要注意两点：
第五步、压

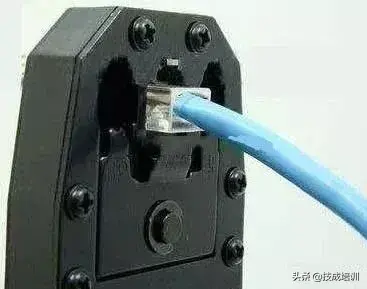

把水晶头放入网线钳8P槽内，用力压紧即可。水晶头压制成功以后，别忘了检测一下。
水晶头测试方法

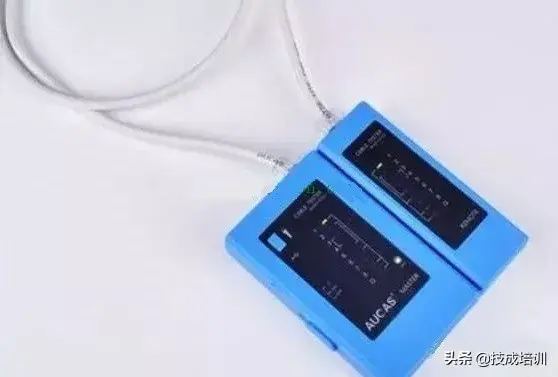

怎么测试水晶头是否接好呢？我们需要用到另一个工具——水晶头测试仪。这东西也不贵，可以在网上直接买套装，网线钳+测试仪+N多个水晶头不过二三十元。
检测方法很简单，测试仪共有两个，把同一根网线的两个水晶头分别插入测试仪内，只要测试仪的8个灯分别亮起，即证明水晶头连接良好。
提醒一点：测试仪只能测试出连接是否正常，检测不出是哪根线出了问题。需要具体知道是哪根线的问题，需要使用更好的仪器。不过普通用户没有必要买了，大不了把水晶头拆了重新装一个。
本文关键词：网线水晶头顺序错了会怎样，网线压水晶头顺序，网线水晶头顺序，网线水晶头排线图片 顺序，网线水晶头接线颜色顺序。这就是关于《网线水晶头线序，网线水晶头顺序（网线水晶头的接法制作及检测）》的所有内容，希望对您能有所帮助！
