百科生活 投稿
关于【什么是固溶强化造成的原因是什么】，标题 什么是固溶强化?造成固溶强化的原因是什么，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、什么是固溶强化造成的原因是什么
- 2、金属材料的四种强化方式
1、什么是固溶强化造成的原因是什么

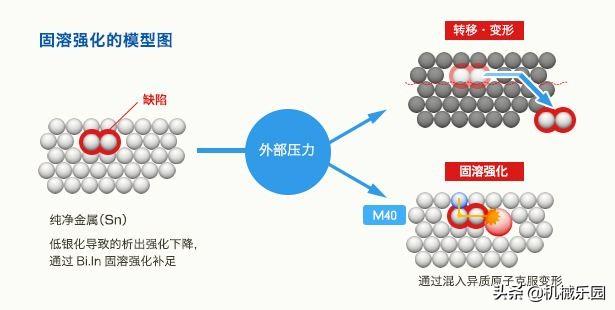

融入固溶体中的原子造成晶格畸变，晶格畸变增大了位错运动的阻力，使塑性变形更加困难，从而使合金固溶体的强度与硬度增加。这种通过形成固溶体使金属强化的现象称为固溶强化。
原因：
1、低碳钢在常温状态属于体心立方晶格结构的材料，较小原子半径的元素，如碳、氮等，通常以间隙的形式固溶在铁的晶格之中，以至于固溶易造成晶格的畸变，使钢的屈服强度提高。
2、固溶强化受固溶度的限制。溶质原子并不能无限地固溶入铁的晶格中，这个限度称为固溶度，在近平衡的状态下，阿尔法铁中固溶碳、氮很少，起不到强化作用。
3、置换式固溶强化效果远低于间隙式固溶，且置换固溶强化效果大的元素又对韧性的危害也较大，故一般微合金化钢中并不利用铌、钒、钛等元素的置换固溶强化方式。
2、金属材料的四种强化方式
一、形变强化（或应变强化，加工硬化）
定义
材料屈服以后，随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理
随着塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式，可知强度与位错密度ρ的二分之一次方成正比，位错的伯氏矢量b越大，强化效果越显著。
方法
冷变形，比如冷压、滚压、喷丸等。
例子
冷拔钢丝可使其强度成倍增加。
形变强化的实际意义(利与弊)
（1）利：
① 形变强化是强化金属的有效方法，对一些不能用热处理强化的材料，可以用形变强化的方法提高材料的强度，可使强度成倍的增加。
② 是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形。
③ 形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
（2）弊：
① 形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，始继续变形带来困难，需要消耗更多的功率。
② 为了能让材料继续变形，中间需要进行再结晶退火，使材料可以继续变形而不至开裂，增加了生产成本。
二、固溶强化
定义
随溶质原子含量的增加，固溶体的强度、硬度升高，塑性、韧性下降的现象叫固溶强化。
机理
(1) 溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用。
(2) 位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力。
(3) 溶质原子在层错区的偏聚阻碍扩展位错的运动。所有阻碍位错运动，增加位错移动阻力的因素都可使强度提高。
规律
①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大
②溶质原子与溶剂原子的尺寸相差越大，强化效果越显著。
③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素
④溶质原子与溶剂原子的价电子数相差越大，强化作用越大。
方法
合金化，即加入合金元素。
例子
铜镍合金的强度大于铜和镍纯金属的强度。

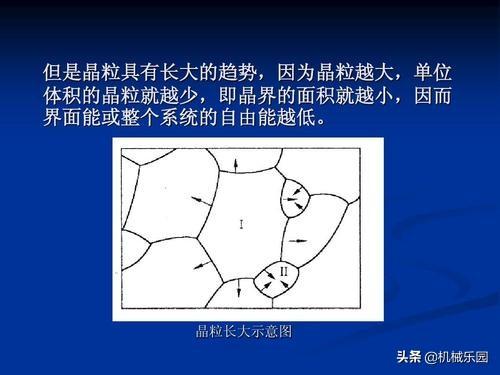

三、细晶强化
定义
随晶粒尺寸的减小，材料的强度、硬度升高，塑性、韧性也得到改善的现象称为细晶强化。
机制
其原理在于晶界对位错滑移的阻滞效应。对于多晶体来说，位错运动必须克服晶界的阻力，这是由于晶界两侧位错的取向不同，所以在某一个晶粒中，滑移的位错不能直接穿越晶界进入相邻的晶粒，只有在晶界处塞积了大量的位错后引起应力集中，才能激发相邻晶粒中已有位错的运动产生滑移。所以晶粒越细，材料的强度就越高。
规律
晶粒越细，晶界面积越大，根据霍尔-佩奇公式，晶粒的平均直径d越小，材料的屈服强度σs越高
细化晶粒的方法
①结晶过程中可以通过增加过冷度，变质处理，振动及搅拌增加形核率来细化晶粒；
②对于冷变形的金属可以通过控制变形度、退火温度来细化晶粒；
③可以通过正火、退火的热处理方法细化晶粒；
④可以在钢中加入合金元素，形成新相从而抑制晶粒长大。
四、第二相强化
定义
在金属基体中还存在另外一个或几个其他的相，这些相的存在使金属的强度得到提高。因获得第二相的工艺不同，第二相强化分为：①沉淀强化：通过相变热处理获得第二相②弥散强化：通过粉末烧结或内氧化获得第二相。
机制
位错在运动过程中遇到第二相，需要绕过或切过第二相，从而第二相阻碍了位错的运动，使得材料的强度提高。
例子
钢中渗碳体的存在使钢的强度得到提高。
来源：材料基
本文关键词：什么是固溶强化?其产生原因是什么，标题 什么是固溶强化?造成固溶强化的原因是什么?，固溶强化的基本原因是什么，造成固溶强化的原因是什么?，什么是固溶强化造成固溶强化的原因是什么。这就是关于《什么是固溶强化造成的原因是什么，标题 什么是固溶强化?造成固溶强化的原因是什么（金属材料的四种强化方式）》的所有内容，希望对您能有所帮助！
- 最近发表
