1、拆解报告：华为高清投屏连接线（CP76）
华为官方近期推出有一款华为高清投屏连接线，无需下载驱动或应用程序，即可让华为手机/笔记本画面轻松投屏到电视、投影仪等设备上，线材类型为USB-C转HDMI，支持4K*2K分辨率以及60帧画面输出。此前华为Mate 10发布会上发布的PC模式正是通过这款线材实现的，无需DOCK即能让手机秒变电脑，实现移动办公、投屏看电影、游戏娱乐等功能。为了揭晓这款产品背后的秘密，今天要为大家带来的就是它的拆解报告。
一、华为高清投屏连接线开箱

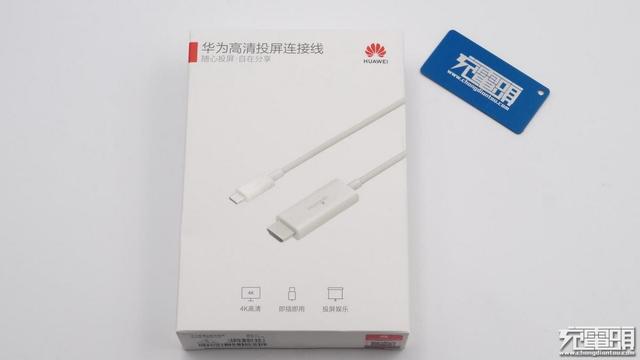

产品名称：华为高清投屏连接线。包装上印有产品主要特征：4K高清、即插即用、投屏娱乐。
包装背面为主要技术参数。
产品规格方面，输入接口：USB-C；输出接口：高清多媒体接口；支持最大分辨率：4K*2K；传输频率：60Hz；额定电流：1A（Max）；长度：1.5米。
制造商：华为技术有限公司。颜色为白色，型号：CP76。

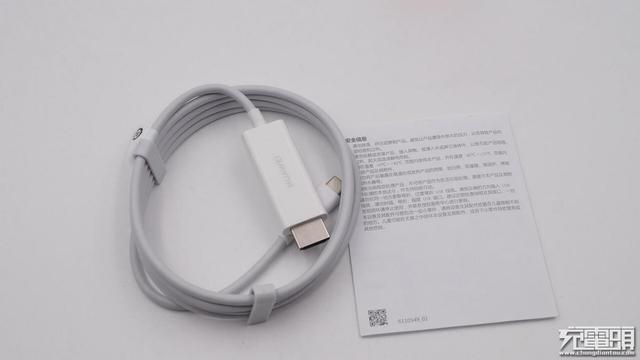

包装内容包括：连接线、说明书。
线体上有一条保修凭证标签。

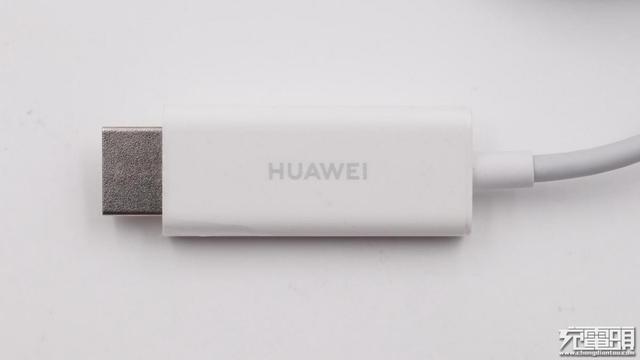

线材一头为HDMI接口。

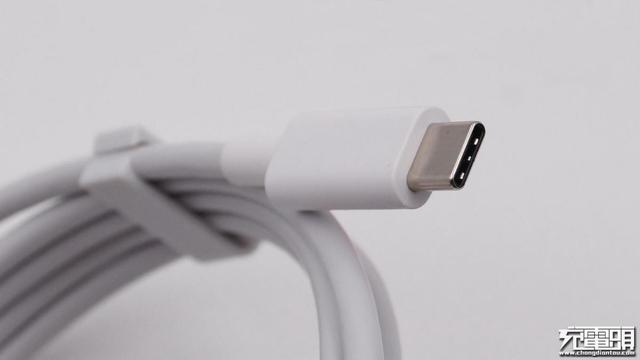

另一头为USB-C接口。
二、华为高清投屏连接线拆解

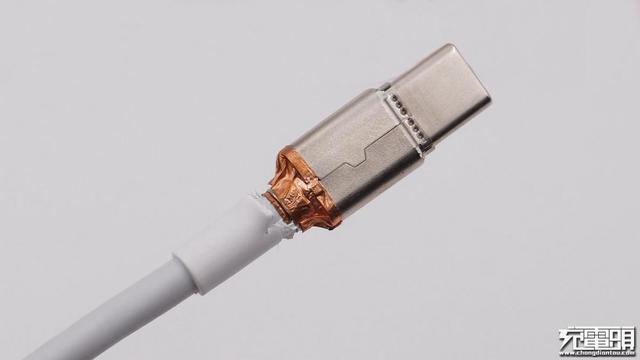

首先从USB-C端口开始拆解，去除塑料外壳，露出钢套。

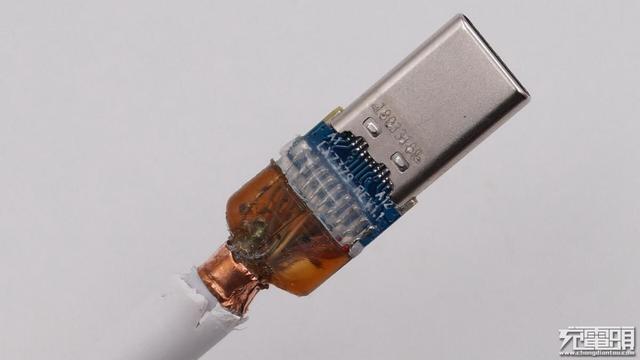

移除钢套，里面是硬胶覆盖的PCB。
接头特写，PCB上只是焊线，并没看到芯片。
接着拆解另一头的HDMI接口部分。

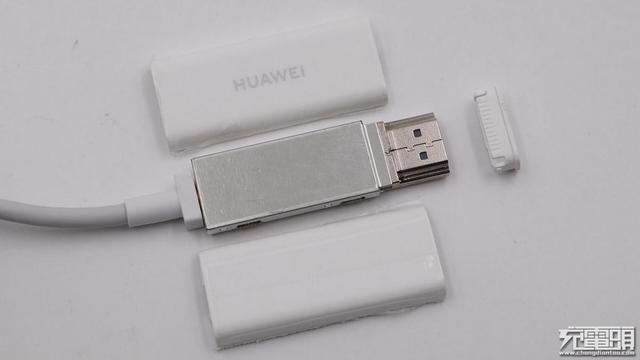

同样是先去除表面塑料外壳，露出铁壳屏蔽罩。

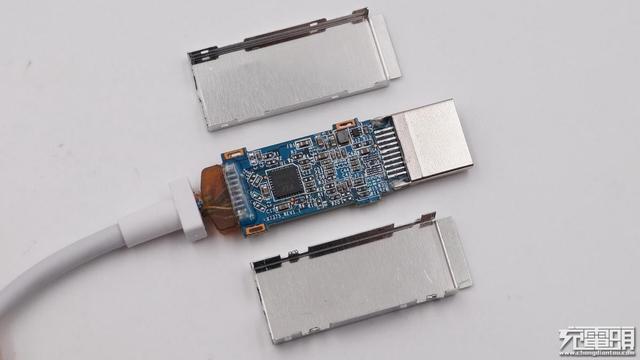

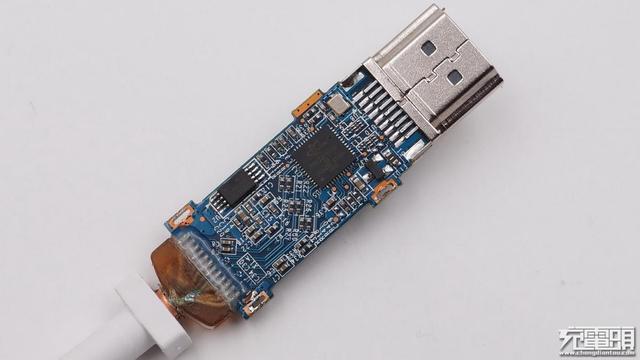

移除铁壳，露出PCB和芯片组。
一面主要有两颗芯片。
另一面则只有一颗。

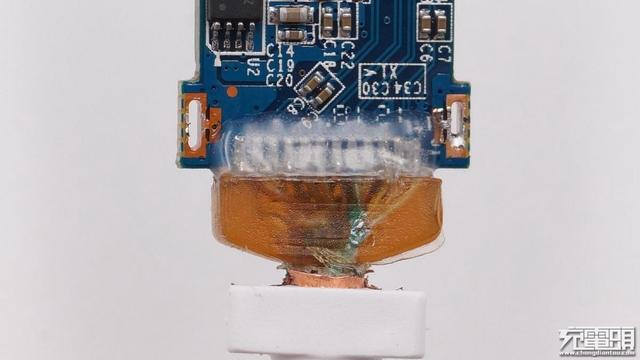

焊线被硬胶包裹保护。

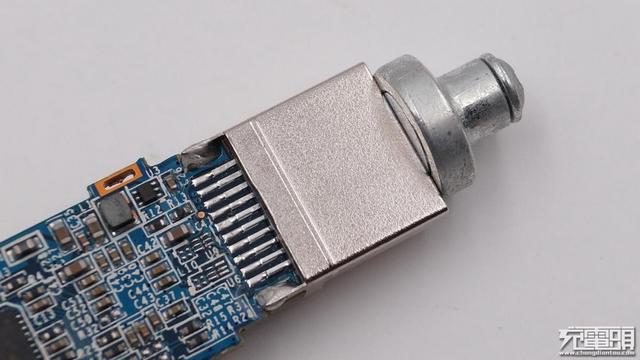

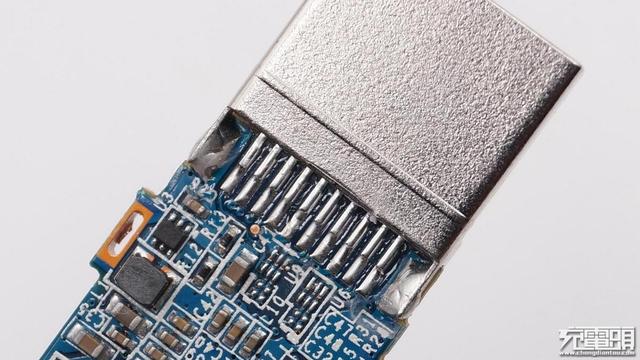

HDMI接头特写。
HDMI公头磁吸。

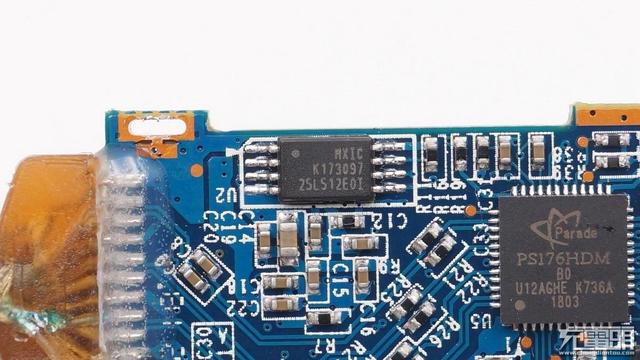

旺宏MXIC存储器。

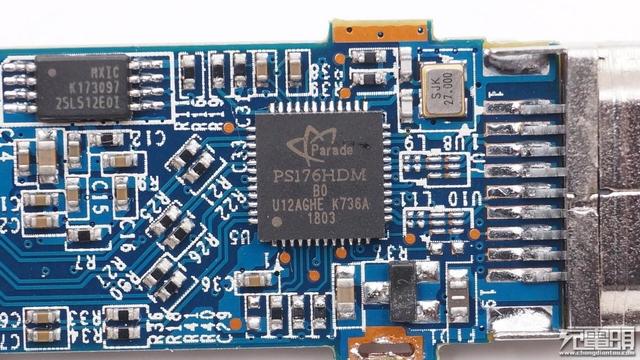

PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出，与华为这款产品的包装标注和宣传的4K 60Hz完全吻合。

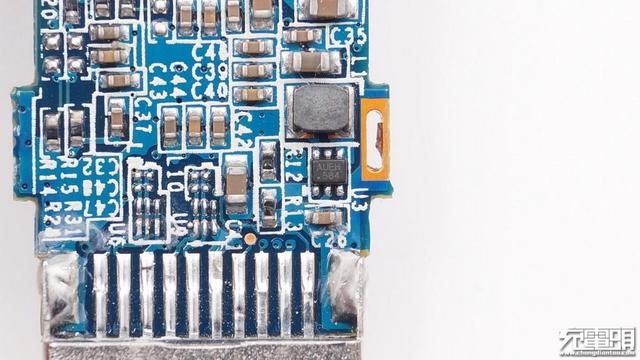

丝印AUEH584。
威锋电子VL103，是一款高度集成的节能单芯片DisplayPort Alt-mode和USB PD 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计，目前已获得USB-IF协会PD 3.0认证。它是一款垂直整合各项传输功能的USB PD芯片，内建Billboard，是一款可优化USB-C周边设备的解决方案，适用于优化USB Type-C周边设备、转换器、扩展坞以及用于充电配置时可选支持Fast Role Swap协议。VL103单USB-C端口能同时支持USB数据、视频、充电（可上达100W），且支持自动省电模式（Auto-Standby），当USB信道无指令沟通时，VL103可自动进入休眠，实现智能省电。

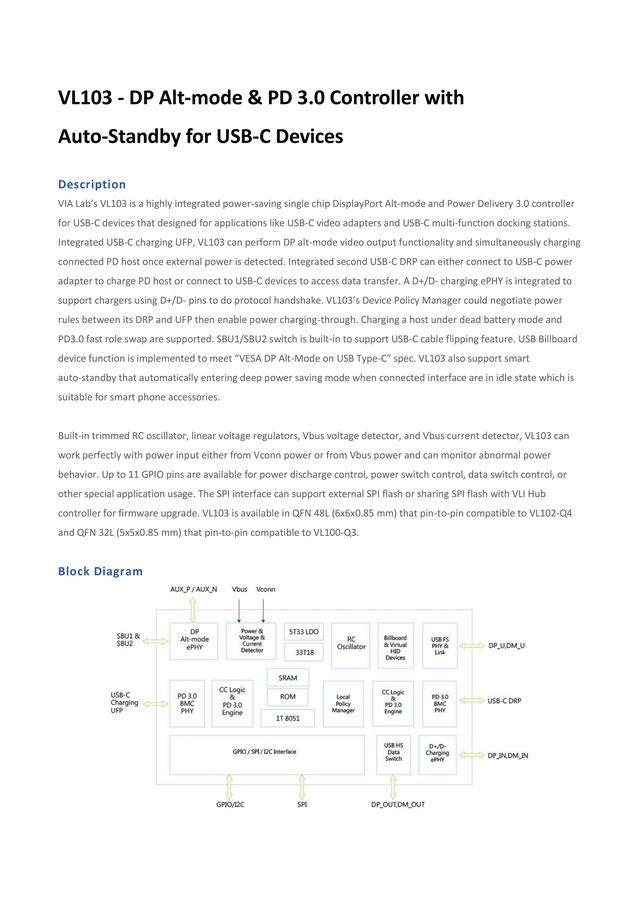

VL103详细资料。

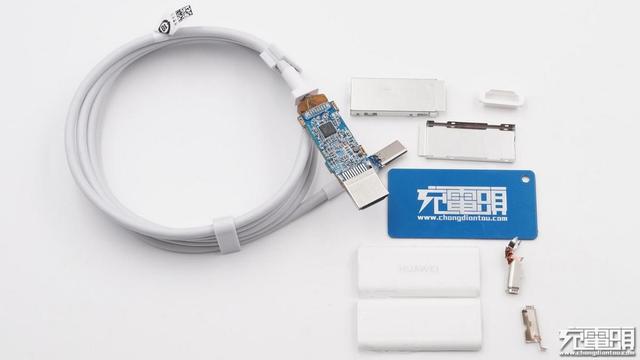

拆解全家福。
三、充电头网拆解总结
1、华为高清投屏连接线搭载威锋VL103控制器芯片，为USB-C端口整合了各项传输功能。
2、采用Parade PS176HDM这颗DP转HDMI芯片，为这款产品的4K 60Hz性能表现提供保障。
3、这款产品将一般的USB-C多功能扩展坞精简瘦身，仅保留USB-C转HDMI功能，功能针对性更强，也更加便携。
2、cp线是什么
CU线与CP线有什么区别吗？ 按时恒的来看话，CP线的导电率差于CU线，CP线的通流能力远比不上CU线。
CU线的导热性更好，可使产品的表面温度更低。
CP线的价格远低于CU线。
3、电容器引脚线为何叫做CP线？C和P是哪两个单词的缩
您好，您的现象是：镀锡铜包钢的锡层被破坏，黄色所显现的是镀锡铜包钢的铜层被高温氧化现象，黑点是镀锡铜包钢的基体钢被氧化现象，而出现这种想象的原因是：镀锡铜包钢线材CP线的质量问题，1.铜层太薄，2.锡层太保从你描述来看，应该是在生产。
4、什么是CP信号线？
CP信号线是充电控制信号线，用于向车辆表明供电设备的最大功率同时是控制充电开始和停止的信号线
5、什么叫骨架cp线，CP线种类及流程
就是指骨架的针脚吧，一般好像都是铜包钢的吧！ BOBBIN的PIN就是CP线，磷青铜用得比较多
