1、Lc振荡电路的一个实例运用

在电子电路中，大小和方向都随周期发生变化的电流叫振荡电流，能产生振荡电流的电路就叫做振荡电路。其中最简单的振荡电路叫LC回路。振荡电流是一种交变电流，是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能由振荡电路产生

振荡电路物理模型（即理想振荡电路）的满足条件整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。它实质是能量转换的一种形式，即磁能和电能的转换，根据能量守恒定律，其二者会一直进行下去，这就是理想状态下的，但在现实中是不存在的，电子元件自身具有一些阻碍电流运动的阻值，所以能量总是不断衰减，如果没有外力作用下，一定时间下，它就会停止下去，就象一个人荡秋千一样，一开始一个外力助推秋千荡起来，由最高到最低，一次比一次低，如果没有持继的外力，秋千在空气等外力的作用下最终慢慢会停下来的。

振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。充电完毕（放电开始）：电场能达到最大，磁场能为零，回路中感应电流i=0。放电完毕（充电开始）：电场能为零，磁场能达到最大，回路中感应电流达到最大。充电过程：电场能在增加，磁场能在减小，回路中电流在减小，c上电量在增加。从能量看：磁场能在向电场能转化。放电过程：电场能在减少，磁场能在增加，回路中电流在增加，电容器上的电量在减少。从能量看：电场能在向磁场能转化。

图1

如图1，当电容c和电感L并联组成回路，电容c电流最大，电流方向如图示，电感方向从上向下，当电容放电完成，此时电感电磁能最大，由于它终是阻碍电流运动，此时电感给电容充电，电流方向与图1相反，这样在能量不损耗状态下（理想状态下）一直进行下去，这就是Lc振荡电路。

下面以一个Lc电路串联一个LED灯，使其闪烁，说明其具体应用。

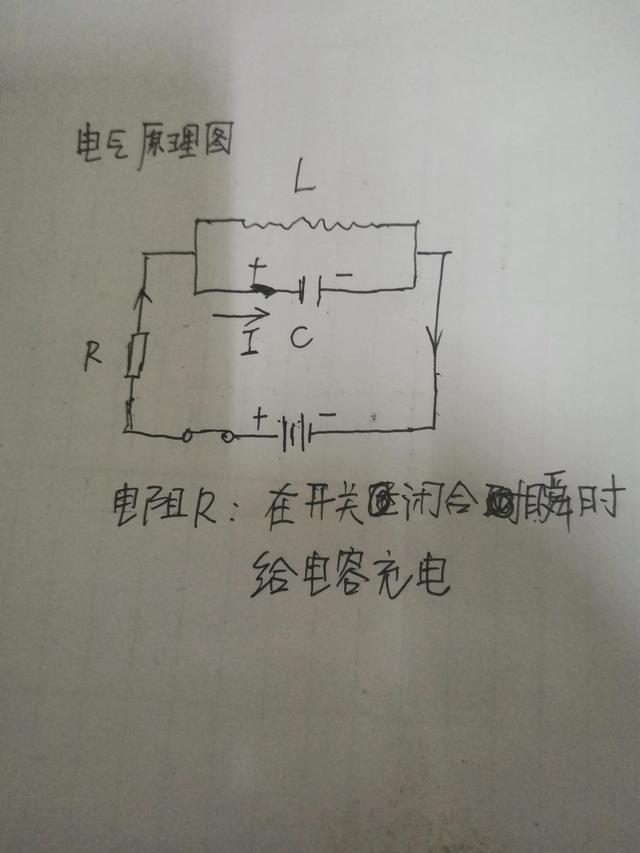

图1

一个电感L（继电器线圈）和电容c并联组成一个振荡电路，外串联一个电阻R和12Ⅴ直流电源，继电器的一对常开接一个灯，当闭合开关时，灯不间断闪烁。

具体工作原理是：当接通电源瞬间，电阻R给电容充电，由于电感具有通交流隔直流的特性，所以电感L可似为断路，电源经电阻R，电容c形成通路，给电容充电，电流方向如图1，当电容充满电时，电感L和电容c并联形成回路，电感放电，给电容充电，电流方向见图2，此时形成主电路一断开，当电感L磁能为零时，线圈断开，其触点断开，灯熄灭，Lc形成振荡，电感一方面给电容c充电，一方面给电阻放电，形成能量衰减，当Lc振荡电路能量完全衰减完，外部电源接通，此时循环开始，继电器常开触点闭合，灯亮！如此循环往复。通过对继电器线圈的充放电，形成触点的断开和闭合，控制灯的开和关。

图2

具体接线图见下图3：

图3

以上与大家分享的Lc控制灯泡闪烁的一个具体应用，如有错误，请多多指教！

我是云淡风轻时，请

2、什么是LC 振荡器

[拼音]：LC zhendangqi

[外文]：LC oscillator

由LC谐振回路作反馈电路的反馈型正弦波振荡器。其放大电路主要由晶体管或电子管构成，自振频率基本上决定于谐振回路的电感L和电容C，振荡幅度主要受制于有源电子器件的非线性和电源电压的幅度。

LC振荡器因谐振回路具有很高的选择性，即使放大器工作在非线性区，振荡电压仍非常接近正弦形。但因它的谐振元件LC之值限于体积不宜过大，振荡频率不宜太低，一般为几百千赫到几百兆赫。频率稳定度墹f/f一般为10^-2～10^-4 量级，略优于RC 振荡器，但比石英晶体振荡器要低几个数量级。谐振元件L或C的数值调节方便，可借以改变振荡频率，因而为广播、通信、电子仪器等电子设备所广泛采用。

LC振荡器依L、C在电路中的接法不同而有调集振荡器、哈特莱振荡器、科皮兹振荡器等主要类型。

LC 谐振回路接在晶体管的集电极-发射极之间，并通过互感使基极和发射极间产生反馈耦合（图1)。电感线圈的初、次级电压应互为反相，以实现正反馈。振荡频率f低于晶体管的β截止频率f


时，调集振荡器的自振频率f₀和起振条件（见振荡）分别为

式中R_i和R₀分别是放大器的输入和输出阻抗，g_m是晶体管的跨导。调集振荡器一般适于产生几千赫到几兆赫的正弦振荡。它由于采用互感耦合方式而容易实现阻抗匹配。

又称电感三点式振荡器。构成正反馈的L₁、L₂分别接在晶体管集电极-发射极和基极-发射极之间，C接在集电极-基集之间(图2)。用于低频的自振频率f₀和起振条件分别为

式中L=L₁+L₂+2M。哈特莱振荡器的线路简单，容易起振，也易于改变频率，但波形一般不太好，其振荡频率可从数百千赫到数十兆赫。

又称电容三点式振荡器。构成正反馈的C₁、C₂分别接在晶体管集电极-发射极和基极-发射极之间，L接在集电极-基极之间(图3)。用于低频时，自振频率f₀和起振条件分别为

科皮兹振荡器输出波形好，工作频率可达数百兆赫，但极间电容变化对频率稳定度的影响较大，频率调整比较困难。

若在L支路中串入一个比C₁和C₂小得多的电容器C₃，其自振频率将近似为

它主要决定于L和C₃，从而减轻了极间电容对频率稳定度的影响，也便于频率调整。经过这样改进的电路称为克拉泼振荡器。若在克拉泼振荡器的谐振元件L两端再并接一个小电容器C₄，就可构成西勒振荡器。这时，其自振频率f₀近似为

式中


西勒振荡器的振幅在工作频段内比较平坦，适于作为可变频率振荡器。
