关于【cad属性快捷键】:cad复制属性快捷键命令，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad属性快捷键：cad复制属性快捷键命令
- 2、AUTOCAD——坐标引线标注
1、cad属性快捷键：cad复制属性快捷键命令
1、CO或CP。
2、使用方法：先按快捷键，然后选择对象选择对象后按空格键，接着选定原图形的基点(一般为圆心)，最后选定要复制位置为基点就可以了。
3、在使用cad复制快捷键时，要注意以下事项：在同一图形文件中，若将图形只复制一次，则应选用COPY命令。在同一图形文件中，将某图形随意复制多次，则应选用COPY命令的MULTIPLE（重复）选项。在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周（圆弧）均匀分布，则应选用ARRAY命令。在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。在多个图形文档之间复制图形特性，应选用MATCHPROP命令（需与PAINTPROP命令匹配），类似于Word中的格式刷。
2、AUTOCAD——坐标引线标注

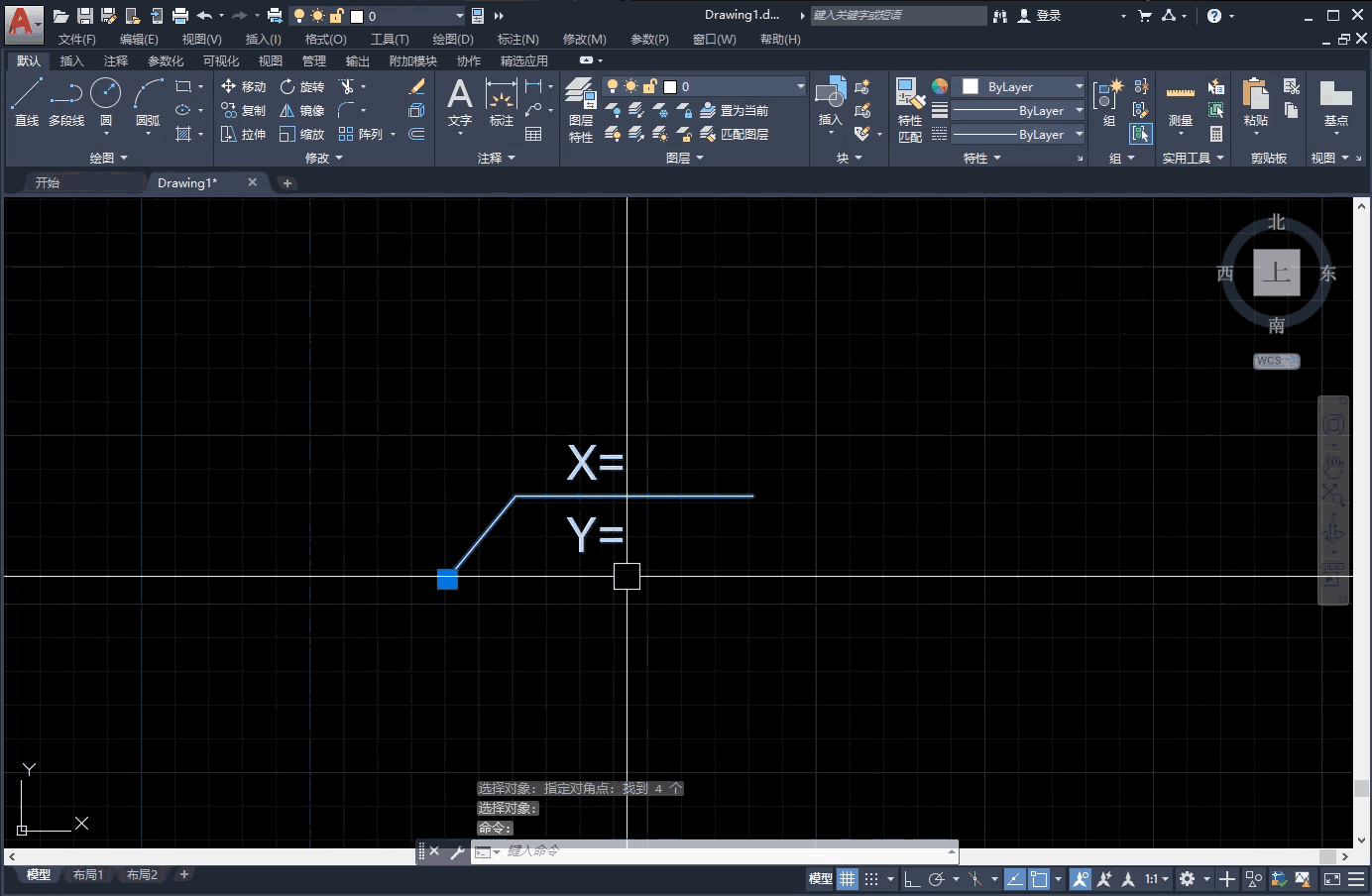

绘制自动显示坐标位置的引线标注
执行方式

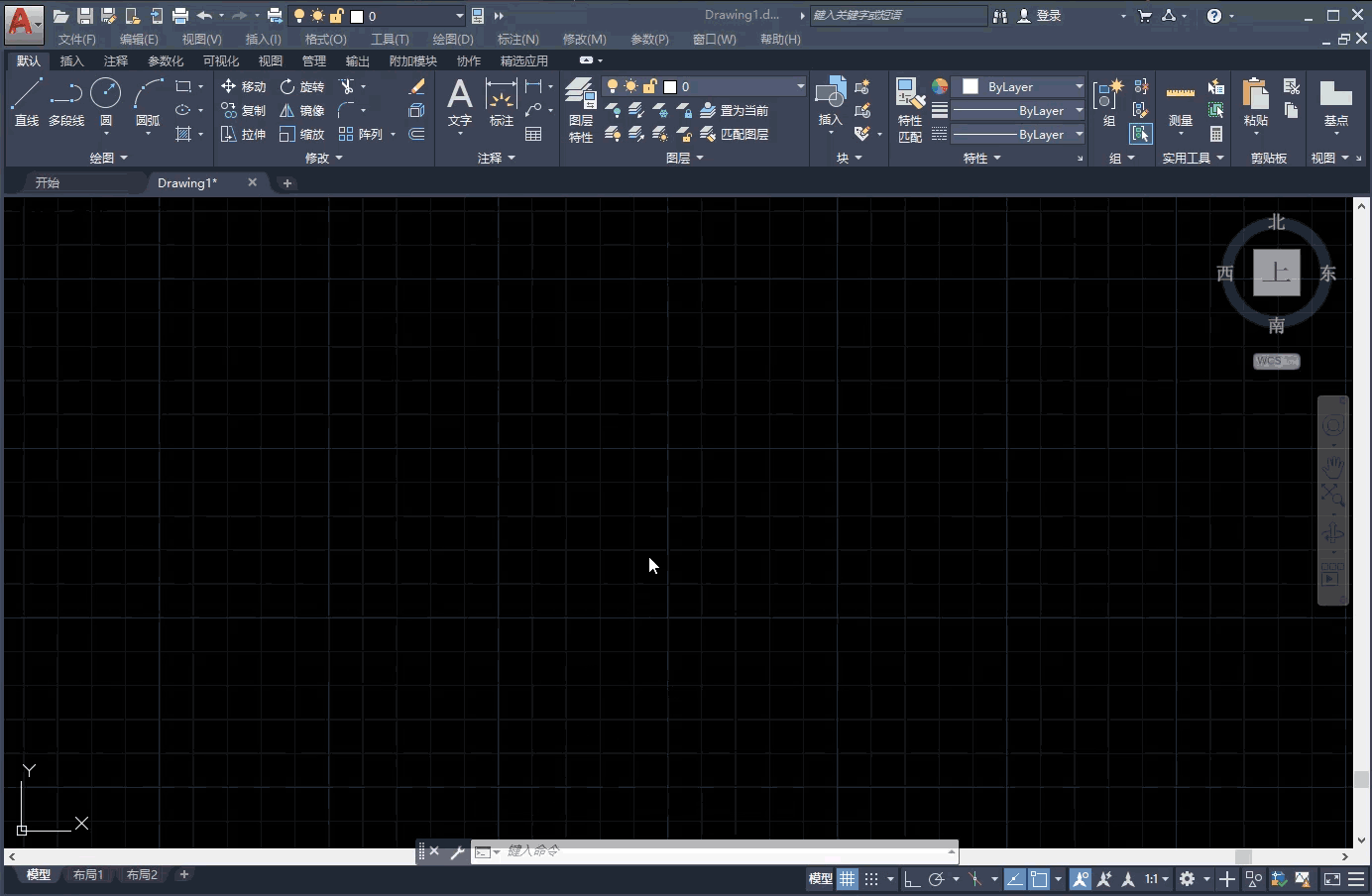

1.输入直线命令“LINE”（快捷键：L）使用直线绘制引线线段。

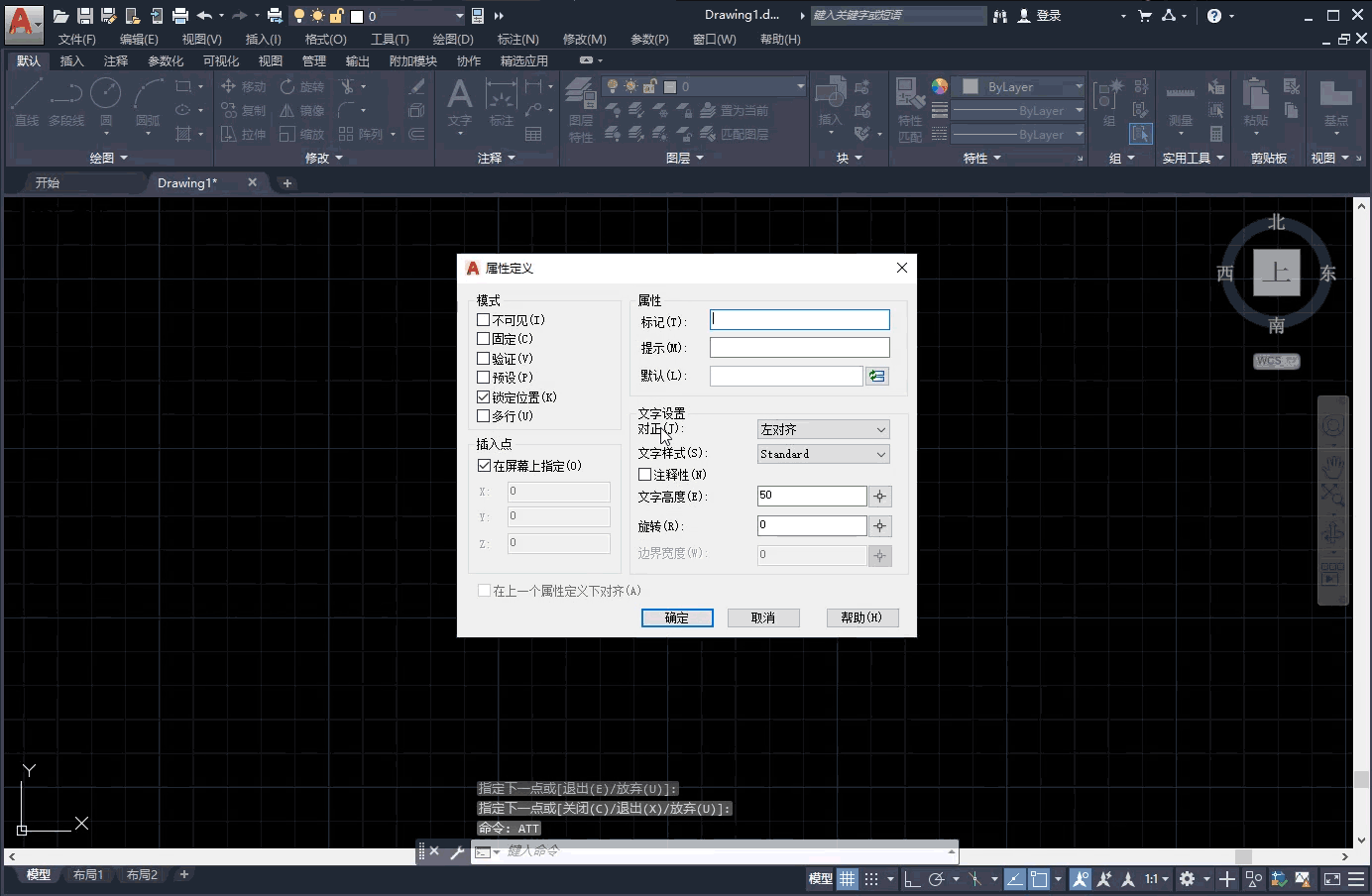

2.输入定义属性命令“ATTDEF”（快捷键：ATT）或者打开菜单栏，点击“绘图——块——定义属性”（块的属性定义：给某个对象赋予一个属性值，并通过创建块或者写块命令使属性值和对象形成一个整体，这个属性值即为块的属性定义，如给标高符号赋予标高值属性后再创建块，即可得到不同标高值的标高。）
3.在“属性定义——属性——标记、默认”里都填入“X=”然后点击“确定”，再将其放置在合适位置。（若显示标记过小，可在“属性定义——文字设置——文字高度”修改。）
4.同上操作制作块“Y=”或者输入复制命令“COPY”（快捷键：CO）复制并双击块“X=”，修改属性定义为“Y=”。

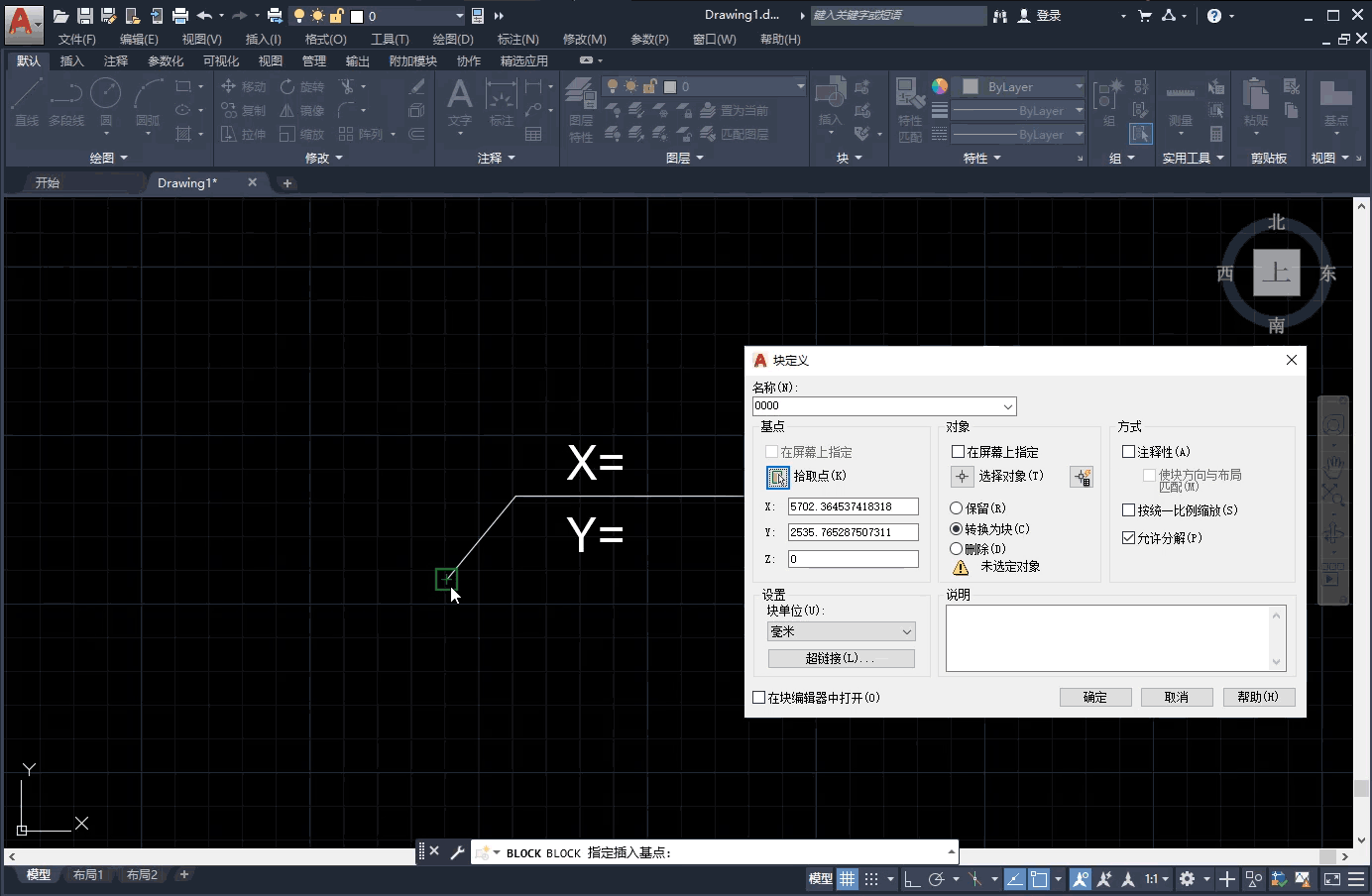

5.输入组块命令“b”，输入名称后，点击“基点——拾取点”，选择引线起点。
6.然后在弹出的“块定义”界面，点击“对象——选择对象”，框选引线以及引线上下标注，按下空格键，点击确定。最后在弹出的“编辑属性”面板上点击确定。

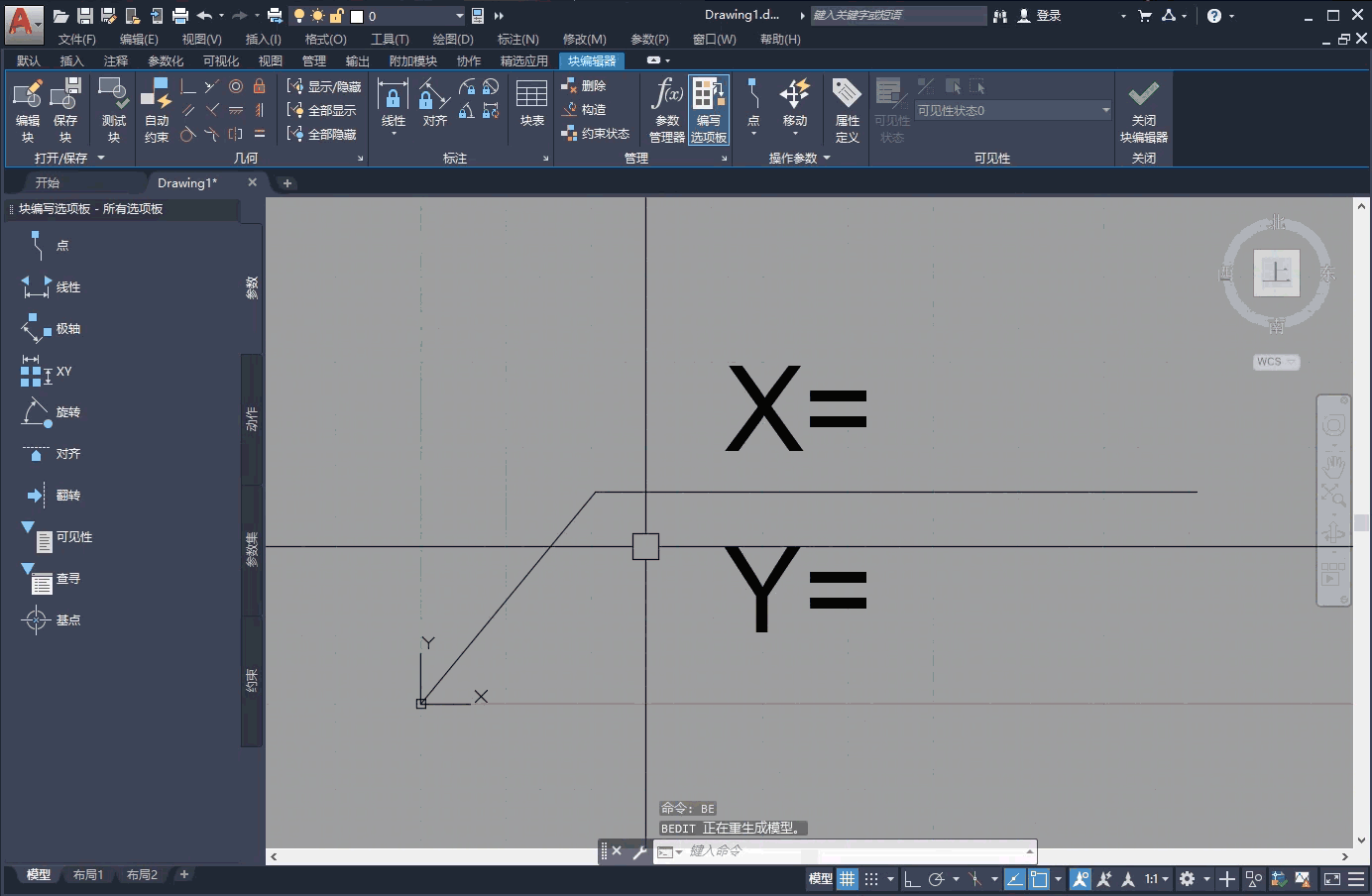

7.输入命令“BEDIT”（快捷键：BE）在块编辑器中打开块定义，在“编辑块定义”面板中，选择当前块名称，点击确定。

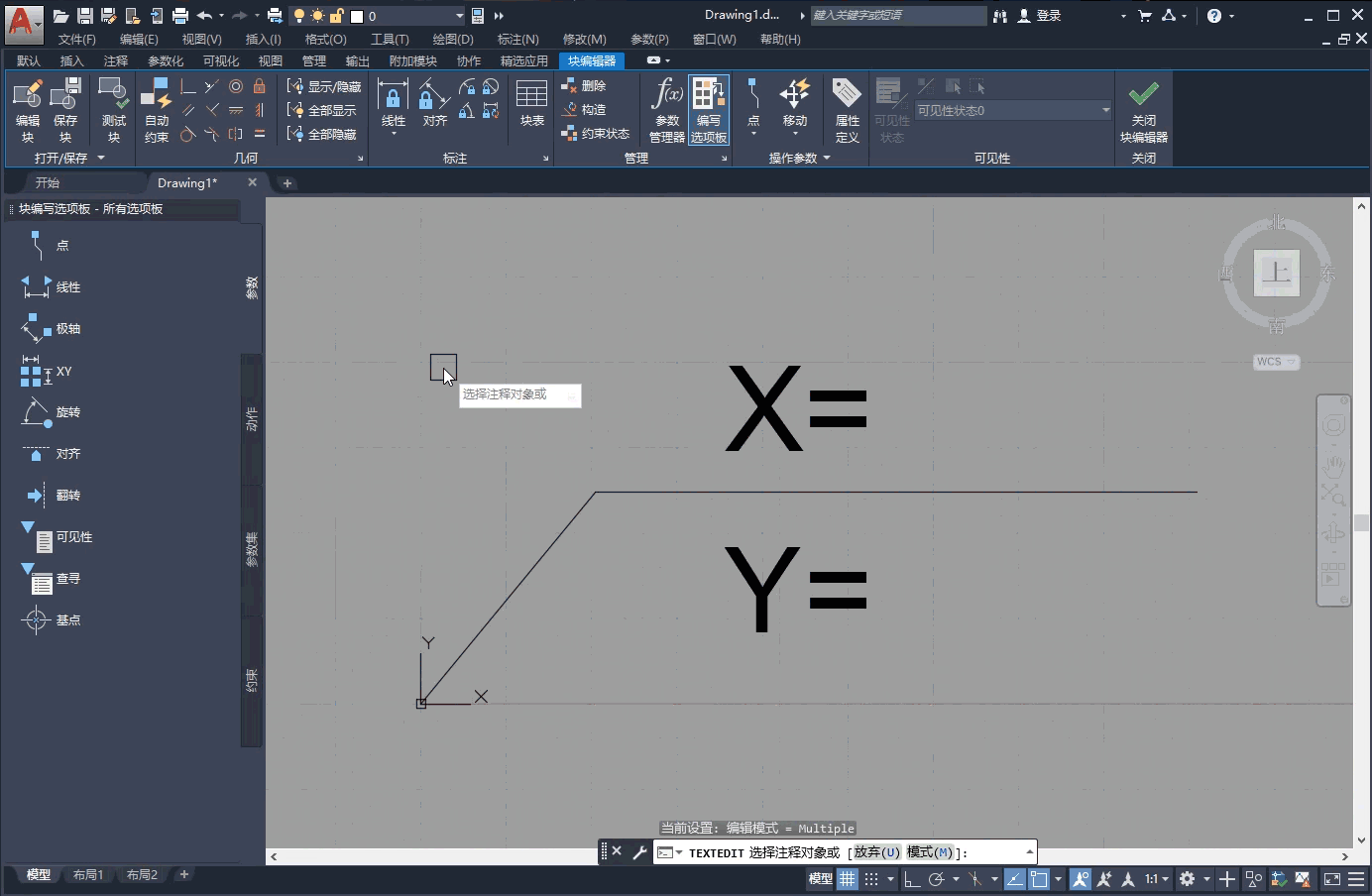

8.双击引线上方标注，弹出“编辑属性定义”，在默认一栏中，“X=”后面单击鼠标右键，选择“插入字段”。

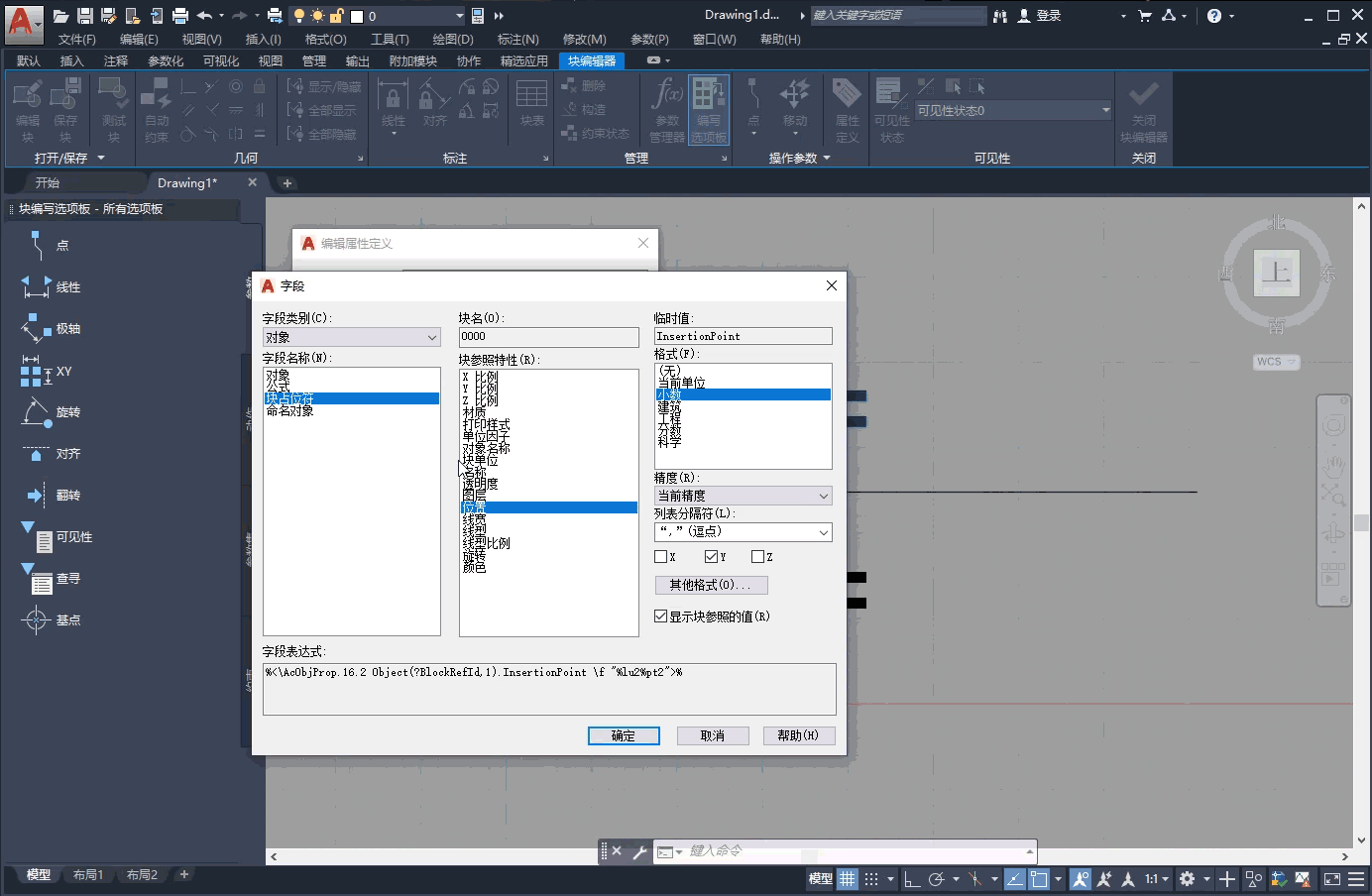

9.在弹出“字段”面板中选择“字段类别——对象”，再选择“字段名称——块站位符”。
10.接下来，再选择“快参照特性——位置”，以及“格式——小数”，“列表分割符”下方勾选“X”。然后回到“编辑属性定义”面板，点击确定。
11.双击“Y=”字符后，操作同上，只需在弹出面板“字段——列表分隔符”下方只勾选“Y”，然后点击确定，回到“编辑属性定义”面板，再次点击确定。
12.最后，保存块编辑设置，退出块编辑器后，再保存一下CAD文件。
13.输入插块命令“INSERT”（快捷键：I）向当前图形插入块，在“当前图形块”中选择需要的图块。
本文关键词：cad中的复制快捷键，cad复制和粘贴快捷键命令，cad复制命令的快捷键，cad复制格式快捷键命令，cad上的复制快捷键。这就是关于《cad属性快捷键，cad复制属性快捷键命令（AUTOCAD——坐标引线标注）》的所有内容，希望对您能有所帮助！
