关于【变压器接线方式】:开关变压器接线方法，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、变压器接线方式：开关变压器接线方法
- 2、电力变压器的星形连接、三角形连接方式接线
1、变压器接线方式：开关变压器接线方法
1、一般来说,4脚一边是高压侧(输入),3脚一边为低压侧(输出)。由于各种电源变压器的设计都不一样,引脚具体定义必须实看线路板背面的走线才能确定。
2、这个变压器既很少出故障,也没有什么可测量的:4脚一-边与3脚--边应该完全不通;4脚一边应该两两相通,如果线圈内部有短路(通常会连带烧毁周边器件)也测不出来。
2、电力变压器的星形连接、三角形连接方式接线

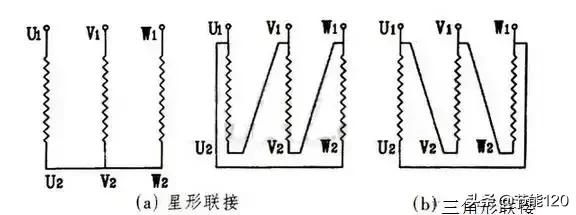

三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。如下图（a）、（b）所示。当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。同样，三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。
但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。
以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；
反过来时针向前转了300°，那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。
以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如图所示。
如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。
Y/Y连接
如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。
新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。
Y/△连接
在下图（a）中奖原边结成Y而副边结成△，原、副边绕组都可以同极性端作为首端，此连接方法为Y/△-11连接组（新标准：y，d11）。
目前我国标准变压器的接线组别有三种：
1、Y/Yn-12（y，Yn0），一般用于容量不大的（不超过1600KVA）配电变压器和变电所内销变压器，供动力和照明负载。
2、Y/△-11（y，d11）用于中等容量、电压为10KV或35KV电网及电厂中的厂用变压器。
3、Yn/△-11（YN，d11）一般用于110KV及以上电力系统中。
本文关键词：变压器怎么接开关，开关变压器接线方法图片，开关变压器接线方法图解，变压器接开关电源，变压器线路接法。这就是关于《变压器接线方式，开关变压器接线方法（电力变压器的星形连接、三角形连接方式接线）》的所有内容，希望对您能有所帮助！
