1、温度传感器分类及工作原理介绍

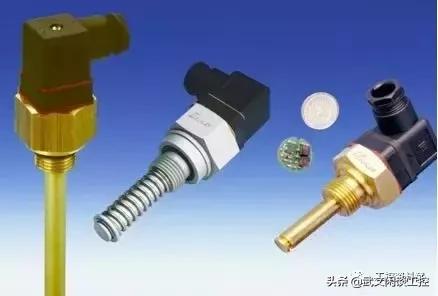

温度传感器定义
温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。温度传感器对于环境温度的测量非常准确，广泛应用于农业、工业、车间、库房等领域。
温度传感器发展历史
公元1600年，伽利略研制出气体温度计。一百年后，研制成究竟温度计和水银温度计。随着现代工业技术发展的需要，相继研制出金属丝电阻、温差电动势元件、双金属式温度传感器。1950年以后，相继研发制成半导体热敏电阻器。最近，随着原材料、加工技术的飞速发展、又陆续研制出各种类型的温度传感器。
温度传感器分类
按测量方式可分为接触式和非接触式两大类。
1、接触式
接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。
温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。
一般测量精度较高。在一定的测温范围内，温度计也可测量物体内部的温度分布。但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。它们广泛应用于工业、农业、商业等部门。在日常生活中人们也常常使用这些温度计。
2、非接触式
它的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。
最常用的非接触式测温仪表基于黑体辐射的基本定律，称为辐射测温仪表。各类辐射测温方法只能测出对应的光度温度、辐射温度或比色温度。只有对黑体（吸收全部辐射并不反射光的物体）所测温度才是真实温度。如欲测定物体的真实温度，则必须进行材料表面发射率的修正。而材料表面发射率不仅取决于温度和波长，而且还与表面状态、涂膜和微观组织等有关，因此很难精确测量。
非接触式温度传感器的优点是测量上限不受感温元件耐温程度的限制，因而对最高可测温度原则上没有限制。
按照传感器材料及电子元件特性分为热电阻和热电偶两类。
1、热电阻
热敏电阻是用半导体材料， 大多为负温度系数，即阻值随温度增加而降低。
温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。
热敏电阻还有其自身的测量技巧。热敏电阻体积小是优点，它能很快稳定，不会造成热负载。不过也因此很不结实，大电流会造成自热。由于热敏电阻是一种电阻性器件，任何电流源都会在其上因功率而造成发热。功率等于电流平方与电阻的积。因此要使用小的电流源。如果热敏电阻暴露在高热中，将导致永久性的损坏。
2、热电偶
热电偶是温度测量中最常用的温度传感器。其主要好处是宽温度范围和适应各种大气环境，而且结实、价低，无需供电，也是最便宜的。电偶是最简单和最通用的温度传感器，但热电偶并不适合高精度的的测量和应用。
按照温度传感器输出信号的模式，可大致划分为三大类：数字式温度传感器、逻辑输出温度传感器、模拟式温度传感器。
1、数字式温度传感器
它采用硅工艺生产的数字式温度传感器，其采用PTAT结构，这种半导体结构具有精确的，与温度相关的良好输出特性。
2、逻辑输出温度传感器
在许多应用中，我们并不需要严格测量温度值，只关心温度是否超出了一个设定范围，一旦温度超出所规定的范围，则发出报警信号，启动或关闭风扇、空调、加热器或其它控制设备，此时可选用逻辑输出式温度传感器
3、模拟式温度传感器
模拟温度传感器，如热电偶、热敏电阻和RTDS对温度的监控，在一些温度范围内线性不好，需要进行冷端补偿或引线补偿；热惯性大，响应时间慢。集成模拟温度传感器与之相比，具有灵敏度高、线性度好、响应速度快等优点，而且它还将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片IC上，有实际尺寸小、使用方便等优点。常见的模拟温度传感器有LM3911、LM335、LM45、AD22103电压输出型、AD590电流输出型。
温度传感器工作原理
1、热电偶传感器哦工作原理
当有两种不同的导体和半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为TO，称为自由端或冷端，则回路中就有电流产生，即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。与塞贝克有关的效应有两个：其一，当有电流流过两个不同导体的连接处时，此处便吸收或放出热量(取决于电流的方向)，称为珀尔帖效应；其二，当有电流流过存在温度梯度的导体时，导体吸收或放出热量(取决于电流相对于温度梯度的方向)，称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。
2、电阻传感器工作原理
导体的电阻值随温度变化而改变，通过测量其阻值推算出被测物体的温度，利用此原理构成的传感器就是电阻温度传感器，这种传感器主要用于-200—500℃温度范围内的温度测量。纯金属是热电阻的主要制造材料，热电阻的材料应具有以下特性：
(1)、电阻温度系数要大而且稳定，电阻值与温度之间应具有良好的线性关系。
(2)、电阻率高，热容量小，反应速度快。
(3)、材料的复现性和工艺性好，价格低。
(4)、在测温范围内化学物理特性稳定。
目前，在工业中应用最广的铂和铜，并已制作成标准测温热电阻。
3、红外温度传感器
在自然界中,当物体的温度高于绝对零度时，由于它内部热运动的存在,就会不断地向四周辐射电磁波，其中就包含了波段位于0.75～100μm的红外线，红外温度传感器就是利用这一原理制作而成的。
4、数字式温度传感器
它采用硅工艺生产的数字式温度传感器，其采用PTAT结构，这种半导体结构具有精确的，与温度相关的良好输出特性。PTAT的输出通过占空比比较器调制成数字信号，占空比与温度的关系如下式：DC=0.32 0.0047*t，t为摄氏度。输出数字信号故与微处理器MCU兼容，通过处理器的高频采样可算出输出电压方波信号的占空比，即可得到温度。该款温度传感器因其特殊工艺，分辨率优于0.005K。
5、逻辑输出型温度传感器
设定一个温度范围，一旦温度超出所规定的范围，则发出报警信号，启动或关闭风扇、空调、加热器或其它控制设备，此时可选用逻辑输出式温度传感器。LM56、MAX6501-MAX6504、MAX6509/6510是其典型代表。
6、模拟温度传感器
常见的模拟温度传感器有LM3911、LM335、LM45、AD22103电压输出型、AD590电流输出型。
AD590是美国模拟器件公司的电流输出型温度传感器，供电电压范围为3~30V，输出电流223μA（-50℃）~423μA（ 150℃），灵敏度为1μA/℃。当在电路中串接采样电阻R时，R两端的电压可作为输出电压。注意R的阻值不能取得太大，以保证AD590两端电压不低于3V。AD590输出电流信号传输距离可达到1km以上。作为一种高阻电流源，最高可达20MΩ，所以它不必考虑选择开关或CMOS多路转换器所引入的附加电阻造成的误差。适用于多点温度测量和远距离温度测量的控制。
挑选温度传感器注意事项
1、被测对象的环境条件对测温元件是否有损害。
2、被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。 3800 100
3、在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。
4、测温范围的大小和精度要求。
5、测温元件大小是否适当。
6、价格如保，使用是否方便。
如何避免误差
温度传感器在安装和使用时，应当避免以下误差的出现，保证最佳测量效果。
1、安装不当引入的误差
如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍。
2、热阻误差
高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。因此，应保持热电偶保护管外部的清洁，以减小误差。
3、绝缘变差而引入的误差
如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。
4、热惰性引入的误差
由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。
转发是最大的鼓励！谢谢您的支持！
2、温度传感器原理：温度传感器的原理
温度传感器的原理
温度传感器工作原理是什么？
温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。
电阻传感：金属随着温度变化，其电阻值也发生变化，对于不同金属来说，温度每变化一度，电阻值变化是不同的，而电阻值又可以直接作为输出信号。
1、正温度系数：
①温度升高=阻值增加
②温度降低=阻值减少
2、负温度系数：
①温度升高=阻值减少
②温度降低=阻值增加
地面温度传感器故障问题
有时所有的'温度传感器数据都异常或发生跳变，或者气温与地面温度、地面与浅层、深层地温直接的示数变化不太合理。比如夏季晴朗的中午气温与地面温度接近，或者地面与浅层、深层地温没有依次明显递减等。
疏松地温场容易造成地温数据异常，一是因为地温场疏松后土质松软造成地面和5cm地温传感器示数接近，二是在疏松地温场的过程中容易碰到传感器造成数据跳变明显。
地温经常出现的故障是一路地温或全部温度出现问题：地温值出现不连续的跳变;地温值偏低或偏高;地温值均为-24.6℃或维持某值长期不变。
温度传感器的原理
温度传感器的工作原理
金属收缩原理设计的传感器：金属在环境温度变化后会产生一个适当的伸延，因此传感器可以以有所不同方式对这种反应展开信号切换。
双金属片式传感器：双金属片由两片有所不同膨胀系数的金属贴在一起而构成，随着温度变化，材料A比另外一种金属收缩程度要高，引发金属片倾斜。倾斜的曲率可以转换成一个输入信号。
双金属杆和金属管传感器：随着温度增高，金属管（材料A）长度减少，而不收缩钢杆（金属B）的长度并不减少，这样由于方位的转变，金属管的线性收缩就可以展开传送。反过来，这种线性收缩可以转换成一个输入信号。
液体和气体的变形曲线设计的传感器：在温度变化时，液体和气体同样会适当产生体积的变化。多种类型的结构可以把这种收缩的变化转换成方位的变化，这样产生方位的变化输入（电位计、感应器偏差、挡流板等等）。
电阻传感器：金属随着温度变化，其电阻值也发生变化。对于有所不同金属来说，温度每变化一度，电阻值变化是有所不同的，而电阻值又可以必要作为输入信号。
热电偶传感器：热电偶由两个有所不同材料的金属线构成，在末端焊在一起。对这个连接点冷却，在它们不冷却的部位就会经常出现电位差。这个电位差的数值与不冷却部位测量点的温度有关，和这两种导体的材质有关。
温度传感器的原理
温度传感器工作原理是什么？
温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。
电阻传感：金属随着温度变化，其电阻值也发生变化，对于不同金属来说，温度每变化一度，电阻值变化是不同的，而电阻值又可以直接作为输出信号。
1、正温度系数：
①温度升高=阻值增加
②温度降低=阻值减少
2、负温度系数：
①温度升高=阻值减少
②温度降低=阻值增加
地面温度传感器故障问题
有时所有的'温度传感器数据都异常或发生跳变，或者气温与地面温度、地面与浅层、深层地温直接的示数变化不太合理。比如夏季晴朗的中午气温与地面温度接近，或者地面与浅层、深层地温没有依次明显递减等。
疏松地温场容易造成地温数据异常，一是因为地温场疏松后土质松软造成地面和5cm地温传感器示数接近，二是在疏松地温场的过程中容易碰到传感器造成数据跳变明显。
地温经常出现的故障是一路地温或全部温度出现问题：地温值出现不连续的跳变;地温值偏低或偏高;地温值均为-24.6℃或维持某值长期不变。
本文关键词：温度传感器的原理图怎么画，温度传感器的原理及应用论文，温度传感器的原理是什么，温度传感器的原理，温度传感器的原理及应用。这就是关于《温度传感器原理，温度传感器的原理（温度传感器分类及工作原理介绍）》的所有内容，希望对您能有所帮助！
