1、网线水晶头标准接法
网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线标准接法，网线制作，现收集网线接法如下：）
RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

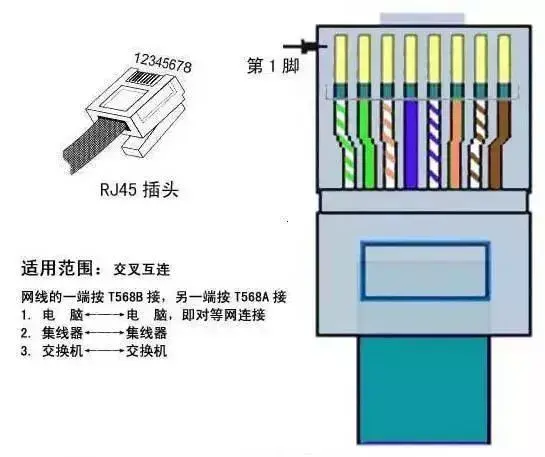

图1：RJ45 型网线插头的 T568A 线序接法示意图
T568A 线序的适用范围
这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：
1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；
2. 集线器←—→集线器；
3. 交换机←—→交换机。
T568A 线序的接法
如图1所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：
插头脚号 网线颜色
1———— 绿白
2———— 绿
3———— 橙白
4———— 蓝
5———— 蓝白
6———— 橙
7———— 棕白
8———— 棕

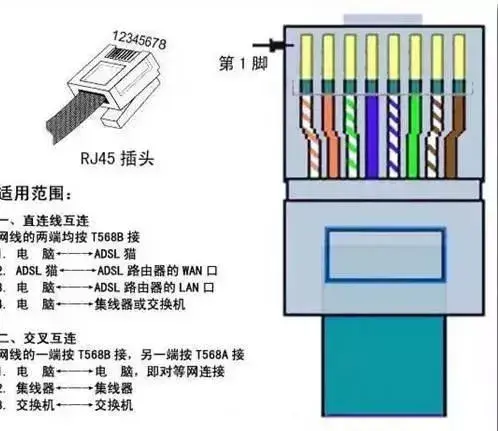

图2：RJ45 型网线插头的 T568B 线序接法示意图
T568B 线序的适用范围
一、直连线互连
网线的两端均按 T568B 接
1. 电 脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
4. 电 脑←—→集线器或交换机
二、交叉互连
网线的一端按 T568B 接，另一端按 T568A 接
1. 电 脑←—→电 脑，即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机
T568B 线序的接法
如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：
插头脚号 网线颜色
1———— 橙白
2———— 橙
3———— 绿白
4———— 蓝
5———— 蓝白
6———— 绿
7———— 棕白
8———— 棕
两台电脑通过网线直接连接（即对等网）的有关设置
上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：
1. 指定每台电脑的 ip 地址：
可以选择 192.168.0.1 ——192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
2. 设置每台电脑的子网掩码为： 255.255.255.0
3. 设置每台电脑的网关一样：
例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。
4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。

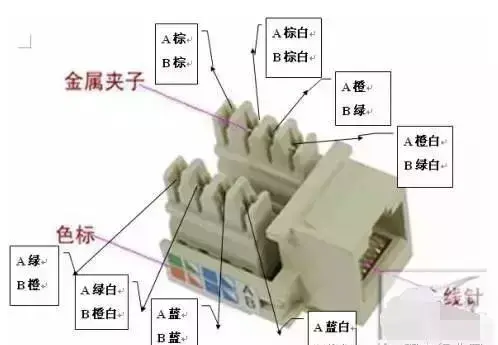

网线接法 - 网线插座接法 (图)
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B
T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2双绞，3、6双绞，4、5双绞，7、8双绞。
A 橙白 蓝白 B 绿白 蓝白
橙 蓝 绿 蓝
综白 绿白 综白 橙白
综 绿 综 橙
2、水晶头接法顺序：接水晶头的排线顺序
接水晶头的排线顺序
网线水晶头的排列顺序有两种做法，一种是交叉线，一种是平行（直通）线。
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行（直通）线的做法是：两头同为568A标准或568B标准
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
扩展资料：
注意事项
如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。
参考资料来源：百度百科—网线水晶头接法
接水晶头的排线顺序
网线水晶头的排列顺序有两种做法，一种是交叉线，一种是平行（直通）线。
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行（直通）线的做法是：两头同为568A标准或568B标准
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
扩展资料：
注意事项
如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。
参考资料来源：百度百科—网线水晶头接法
接水晶头的排线顺序
双绞线的8条线分别对应水晶头的8根针脚，8根针脚的排列顺序应按照如下方式确定：将水晶头有塑料弹簧片的一面向下，有针脚的一面向上。然后将能够插进网线的一端面对自己，此时从左到右依次为第1脚至第8脚，如图所示：正确的RJ-45水晶头线序
制作水晶头的方法：
制作RJ-45网线插头是组建局域网的基础技能，制作方法并不复杂。究其实质就是把双绞线的4对8芯网线按一定的规则制作到RJ-45插头中。所需材料为双绞线和RJ-45插头，使用的工具为一把专用的网线钳 。以制作最常用的遵循T568B标准的直通线为例，
制作过程如下所述：
第1步
用双绞线网线钳把双绞线的一端剪齐然后把剪齐的一端插入到网线钳 用于剥线的缺口中。顶住网线钳 后面的挡位以后，稍微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮并剥除外皮。
注意：网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。如果剥线过长往往会因为网线不能被水晶头卡住而容易松动，如果剥线过短则会造成水晶头插针不能跟双绞线完好接触。
第2步
剥除外包皮后会看到双绞线的4对芯线，用户可以看到每对芯线的颜色各不相同。将绞在一起的芯线分开，按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕的颜色一字排列，并用网线钳 将线的顶端剪齐。
按照上述线序排列的每条芯线分别对应RJ-45插头的1、2、3、4、5、6、7、8针脚。
第3步
使RJ-45插头的弹簧卡朝下，然后将正确排列的双绞线插入RJ-45插头中。在插的时候一定要将各条芯线都插到底部。由于RJ-45插头是透明的，因此可以观察到每条芯线插入的位置。
第4步
将插入双绞线的.RJ-45插头插入网线钳的压线插槽中，用力压下网线钳的手柄，使RJ-45插头的针脚都能接触到双绞线的芯线，如图所示。
第5步
完成双绞线一端的制作工作后，按照相同的方法制作另一端即可。注意双绞线两端的芯线排列顺序要完全一致。
在完成双绞线的制作后，建议使用网线测试仪对网线进行测试。将双绞线的两端分别插入网线测试仪的RJ-45接口，并接通测试仪电源。如果测试仪上的8个绿色指示灯都顺利闪过，说明制作成功。如果其中某个指示灯未闪烁，则说明插头中存在断路或者接触不良的现象。此时应再次对网线两端的RJ-45插头用力压一次并重新测试，如果依然不能通过测试，则只能重新制作。
实际上在目前的100Mbps带宽的局域网中，双绞线中的8条芯线并没有完全用上，而只有第1、2、3、6线有效，分别起着发送和接受数据的作用。因此在测试网线的时候，如果网线测试仪上与芯线线序相对应的第1、2、3、6指示灯能够被点亮，则说明网线已经具备了通信能力，而不必关心其他的芯线是否连通。
