关于【截止阀和闸阀的区别】，截止阀和闸阀的区别截止阀是什么，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、水阀基础知识：闸阀、截止阀、蝶阀原理、特点与使用场合
- 2、截止阀和闸阀的区别截止阀是什么
1、水阀基础知识：闸阀、截止阀、蝶阀原理、特点与使用场合
本文素材来源沃茨线上学习项目
#1闸阀

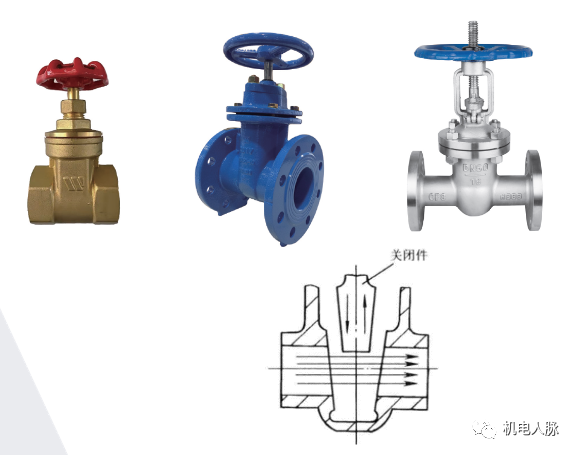

工作原理：阀体内部有闸板启闭件，闸板的运动方向与流体方向相垂直，由于可以像水闸一样将水阻断，故名闸阀
优缺点：优点包括流动阻力小；启闭比较省力；介质流向不受限制；全开时，密封面受工作介质的冲蚀比截止阀小。
缺点包括外形尺寸和开启高度较大，安装所需空间较大；开闭过程中，密封面间有相对摩擦，容易引起擦伤；闸阀有两个密封面，给加工、研磨和维修增加困难；启闭时间长。

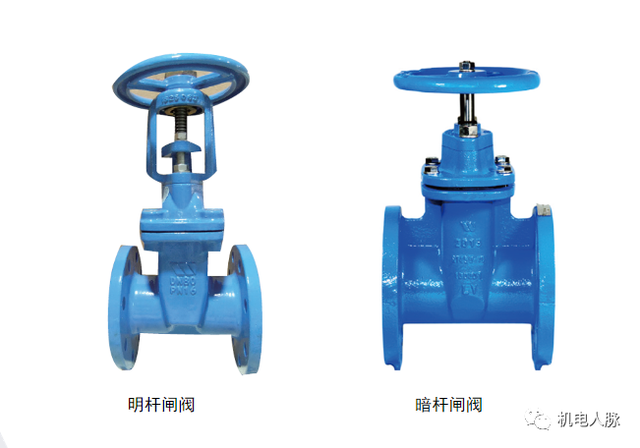

明杆闸阀

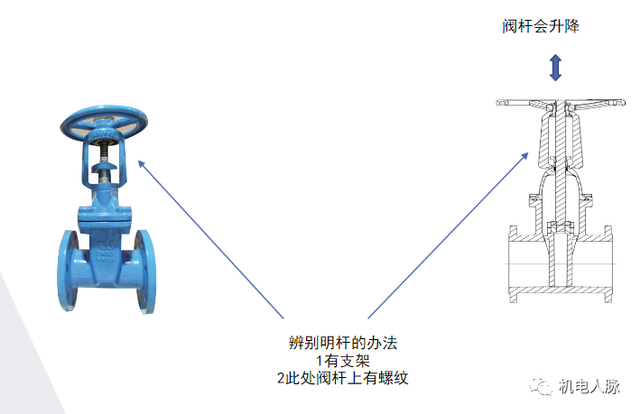

区别说明：明杆闸阀旋杆外露，开闭程度比较直观，但旋杆亦被腐蚀
适用范围：消防水泵出水管、吸水管；稳压泵的出水管、吸水管；消防给水管网
暗杆闸阀
区别说明：相对于明杆闸阀，暗杆闸阀旋杆不外露，开闭程度不直观，安装空间小，适用于隐蔽工程
适用范围：消防水泵吸水管；消防给水管网
#2截止阀

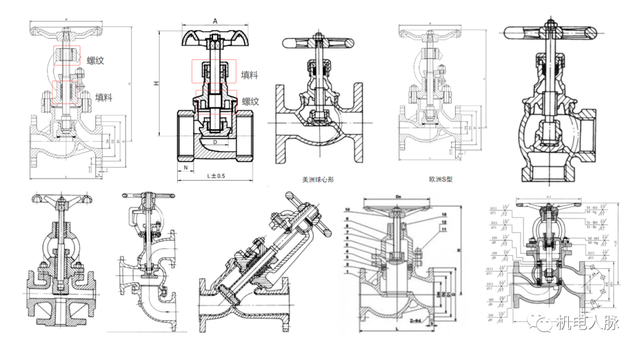

工作原理：又称截门阀，强制密封式阀门，关闭件由阀杆带动沿着阀座的中心线作升降运动的阀门。截止阀的开启或关闭行程相对较短，并具有非常可靠的切断动作。

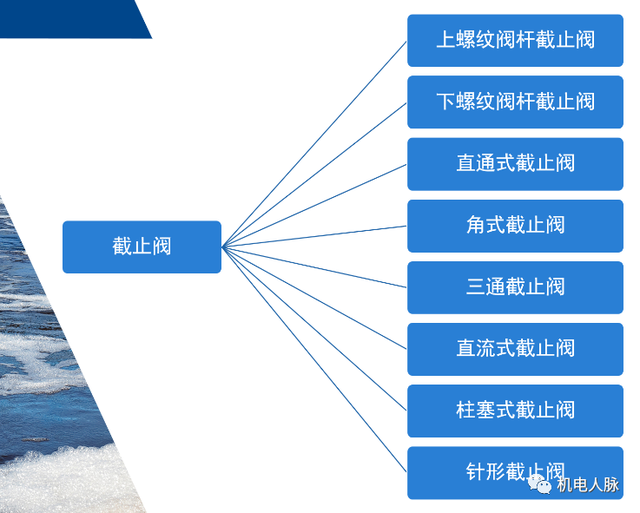

截止阀分类：
截止阀优缺点：
优点：开闭过程中密封面摩擦力比闸阀小，耐磨；开启高度较闸阀小，一般为阀座通径的1/4；一个密封面，便于维修。
缺点：流阻系数较大，造成较大压力损失；开启和关闭力矩较大；密封面可能夹住固体颗粒；选用时要注意进出口方向。
#3蝶阀
工作原理：关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。
适用范围：消防水泵出水管、吸水管；室内架空管道。
补充说明：蝶阀的适用性与闸阀相似，部分条文对其要求有自锁功能。

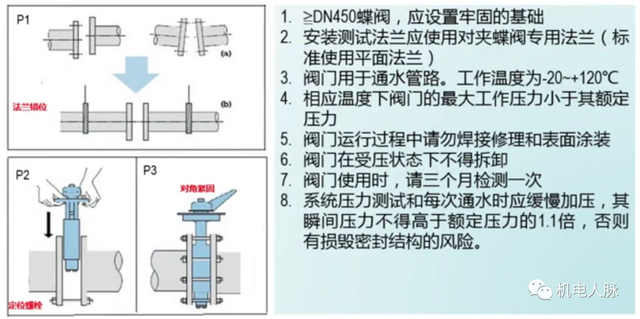

常见安装使用注意事项：
浮躁无意，焦虑无果！持续学习知识、努力工作才是最好的状态！
2、截止阀和闸阀的区别截止阀是什么
截止阀和闸阀的区别截止阀是什么
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
特点
1、截止阀结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
截止阀和闸阀的区别
从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。
所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。
闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小，介质可以两个方向流动。
缺点是结构复杂，高度尺寸较大，密封面容易磨损。截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。
截止阀的工作原理
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的'阀门非常适合作为切断或调节以及节流使用。
截止阀，也叫截门，是使用最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀和闸阀的区别截止阀是什么
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
特点
1、截止阀结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
截止阀和闸阀的区别
从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。
所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。
闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小，介质可以两个方向流动。
缺点是结构复杂，高度尺寸较大，密封面容易磨损。截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。
截止阀的工作原理
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的'阀门非常适合作为切断或调节以及节流使用。
截止阀，也叫截门，是使用最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀和闸阀的区别截止阀是什么
1、流量和功能不同
截止阀不仅可以用作为截断，而且还可以用于对压力流量进行调节和控制，而闸阀经常被运用于隔离。截止阀在使用的过程中一般都不会要求全部打开，而闸阀在使用的过程中一般都需要全部打开或者是全部关闭。
2、对流体的阻力不同
截止阀对流体的流动阻力一般都会比较大，并且阻力系数一般都是在3.5到4.5之间。而闸阀对流体的流动阻力则会更小一些，阻力系数一般都是在0.08到0.12之间，并且关闭阀门的力会比开启阀门的力更大一些。
3、安装方式不同
安装截止阀的时候，介质一般都可以从阀芯由上到下的，而闸阀的流向不管是从上方进入还是从下方进入，其流入效果都是一样的。截止阀对于进出口方向一般都是有规定的，而闸阀对于进出口方向一般都是没有什么要求的。
4、阀瓣的结构不同
截止阀的阀瓣一般都是和流体保持平行状态的，而闸阀的阀瓣其实就是一个闸板，并且会和流体的方向保持垂直状态。截止阀一般都没有明杆和暗杆之分，而闸阀一般都会有明杆和暗杆之分。另外截止阀的高度会比闸阀更矮一些，并且长度也会比闸阀更长一些。
5、工作原理不同
截止阀在工作的时候，其手轮和阀杆一般都是共同进行旋转的，并且会共同做上升动作，而闸阀一般只有手轮会进行旋转，而阀杆并不会旋转，并且只做上升动作。
本文关键词：截止阀是闸阀的一种吗，截止阀和闸阀的区别及各自用途，截止阀和闸阀区别图片，闸阀和截止阀有什么区别，截止阀跟闸阀区别。这就是关于《截止阀和闸阀的区别，截止阀和闸阀的区别截止阀是什么（闸阀、截止阀、蝶阀原理、特点与使用场合）》的所有内容，希望对您能有所帮助！
